QD027-17 5. 换线 NXT 系统手册 175 5.5.11 料盘元件余量异常向导 在显示料盘的补充向导画面时 , 对被安装的料盘的元件余量有异常的料站进行料盘元件余量 异常向导。 请修正 Job 或者 DB 的元件余量的值，以便能够实现元 件余量与料盘凹槽数的匹配性。 01SYS-0120J
5. 换线 QD027-17
174 NXT 系统手册

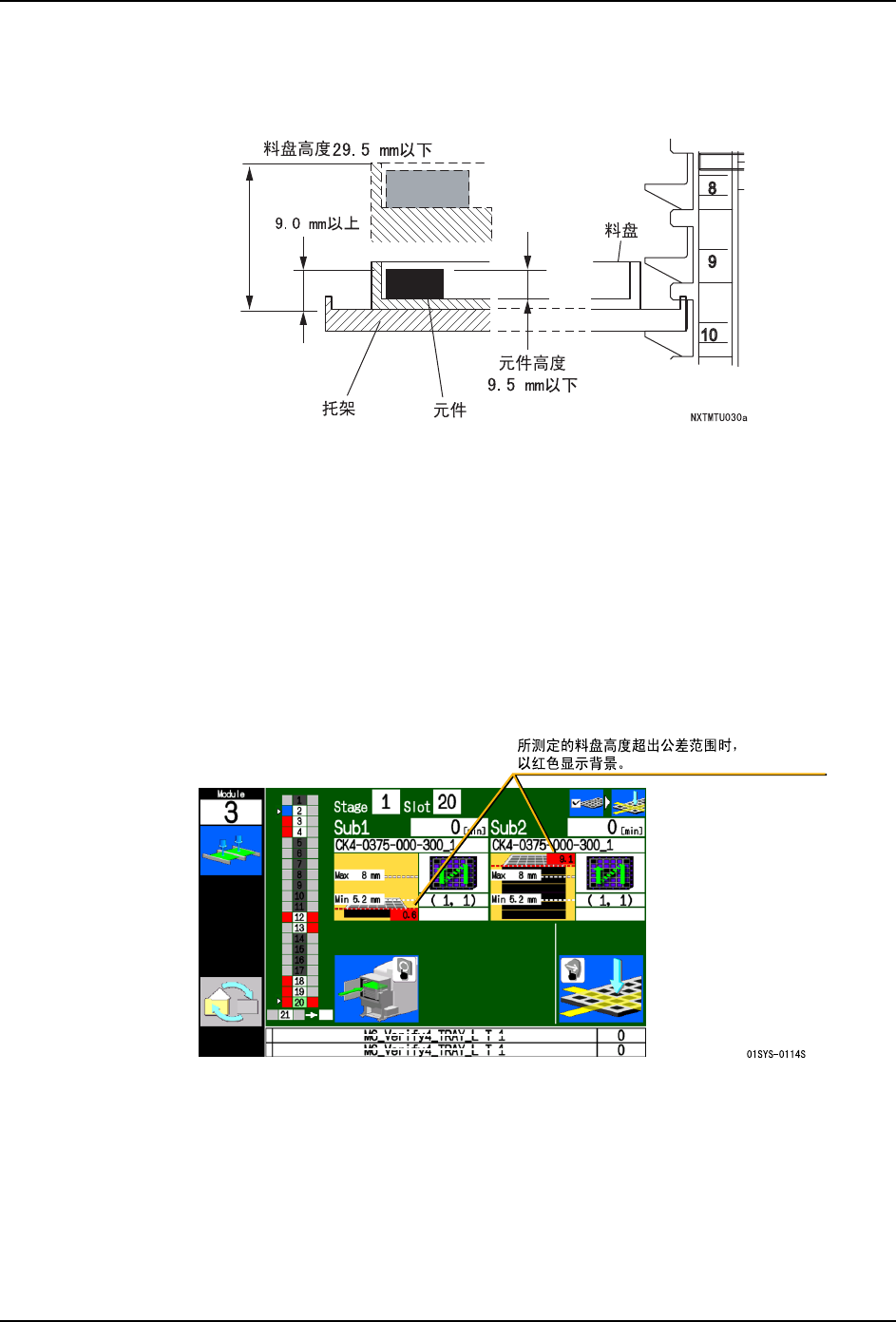

5.5.9 料盘元件的安装条件 （对应 H04 工作头）
在安装了料盘单元 -L 的模组上搭载 H04 工作头时，请安装满足以下条件的料盘。
a. 从托架的上面到元件的上面的高度需要 9.0mm 以上。9.0mm 以下时不能吸取元件。
b. 料盘、元件的高度限制如图所示。超过范围就会造成元件吸取时有干扰。
到元件上面的高度不满 9.0mm 时，请在料盘的下面放置空料盘，并且不能超过上述的范围。
备注 ) 对应 H04 吸嘴时，1 个托架占有 2 层以上的料站。
5.5.10 料盘高度异常向导
在显示料盘的补充向导画面时 , 对所安装的料盘的高度有异常的料站进行料盘高度异常向
导。
请进行下列确认，正确安装料盘后解除异常。
a. 被安装的料盘的高度是否在料盘容许范围内。
b. 被安装的料盘的高度是否与 Job 的值一致。
c. 料盘元件是否被正确收存到料盘凹槽内。
QD027-17 5. 换线
NXT 系统手册 175

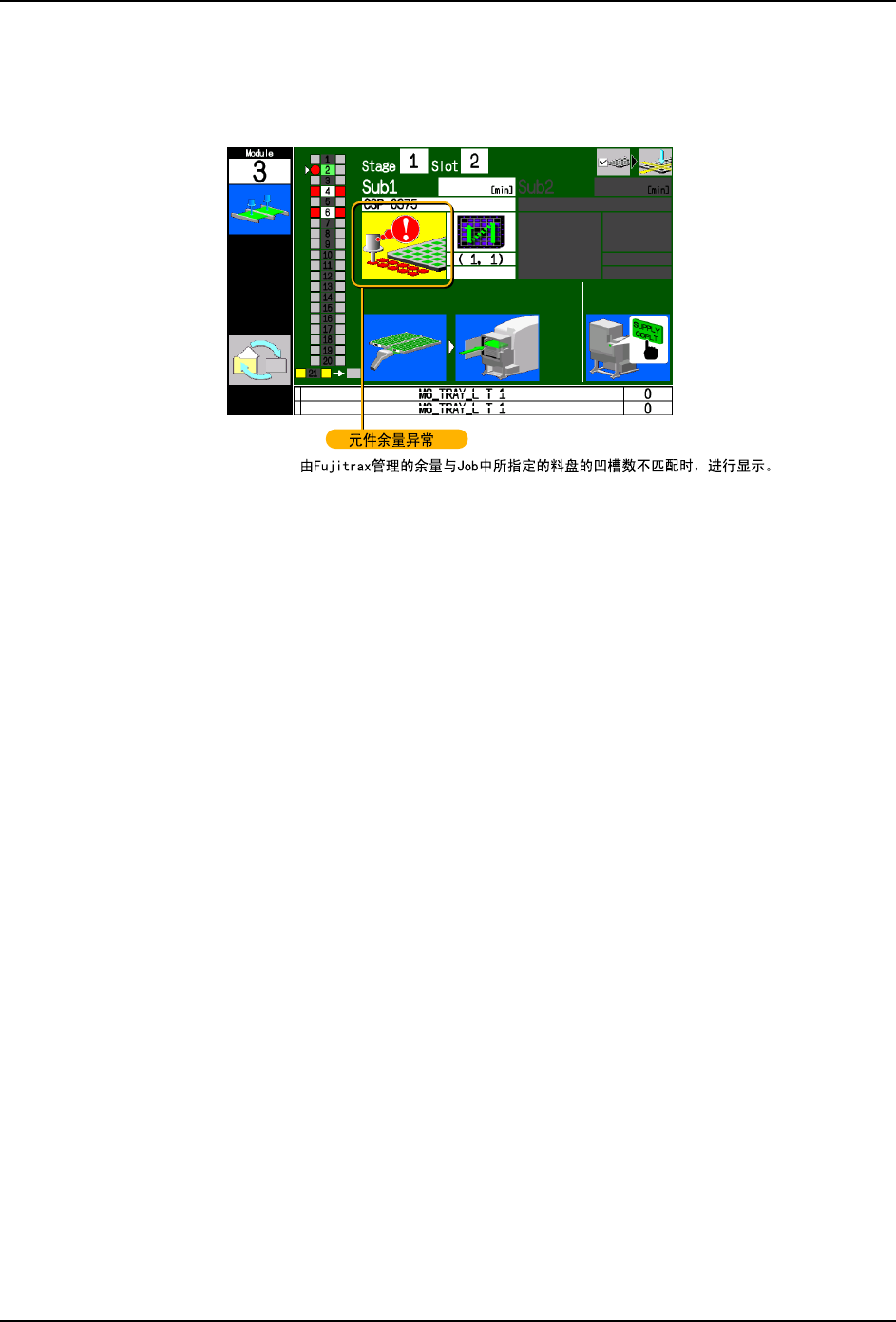

5.5.11 料盘元件余量异常向导
在显示料盘的补充向导画面时,对被安装的料盘的元件余量有异常的料站进行料盘元件余量
异常向导。
请修正 Job 或者 DB 的元件余量的值，以便能够实现元件余量与料盘凹槽数的匹配性。
01SYS-0120J
5. 换线 QD027-17
176 NXT 系统手册
5.5.12 关于使用次料站 （Alternate feeder）时的生产开始条件
在次料站内，如果有一个能够使用的料站，机器就能够开始生产。当正确地设置了料盘后，
[SUPPLY COPLT] 示意图的背景就会变成绿色。
