QD027-17 4. 生产 NXT 系统手册 139 10.机器回复到 START 等待的状态。 d. 空料盘的吸取失败。 吸取中的空料盘落下。 由于某种原因，当发生不能够吸 取空料盘时，就会在操作画面上显 示异常向导。 对策 1. 请打开机器的侧罩，拆下吸取器。吸取 器通过真空力被吸取在工作头上。 注意 ) 如果是 OF 工作头，吸取器通过夹块被固定。请用手平均地水平地打开前后的夹块，拆下吸取 器。 警告 吸取器被安装在工作头上。 …
4. 生产 QD027-17
138 NXT 系统手册
问题。
2. 按下操作面板的 OK 按钮，松开料盘单元 -L。
3. 请慢慢地拉出料盘单元 -L。

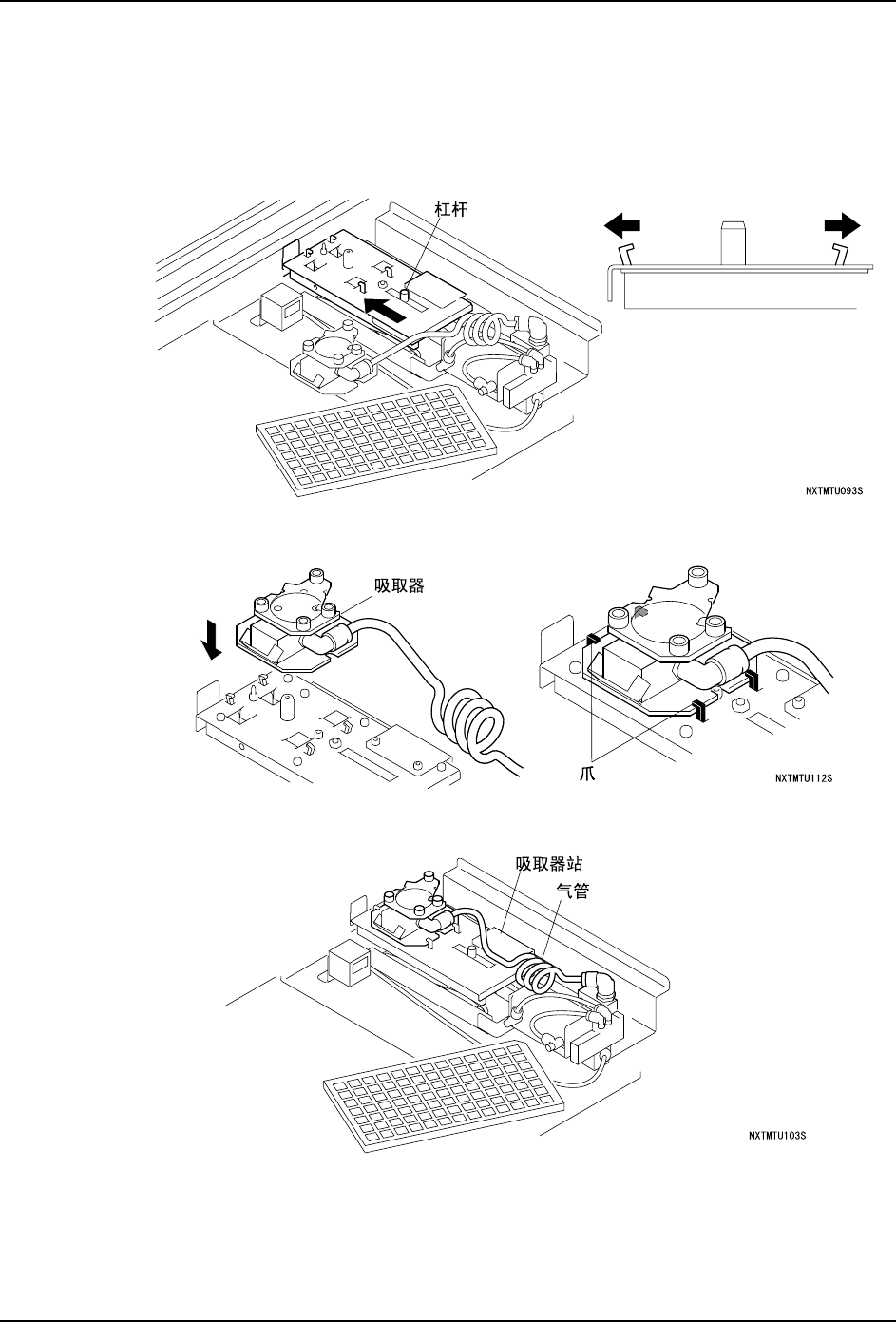

4. 请按下杠杆，打开吸取器固定用的爪。
5. 请设置吸取器。此时，通过 4 个爪可靠地锁定吸取器。
6. 运转时，为了不妨碍吸取器的动作，请将气管配置在吸取器站的中央。
7. 如果料盘落下，请用手除去。
8. 请按下操作面板的 READY ON。
9. 由于显示料盘单元 -L 的设置向导，因此请根据向导将料盘单元 -L 设置到机器上。
QD027-17 4. 生产
NXT 系统手册 139
10.机器回复到 START 等待的状态。
d. 空料盘的吸取失败。吸取中的空料盘落下。

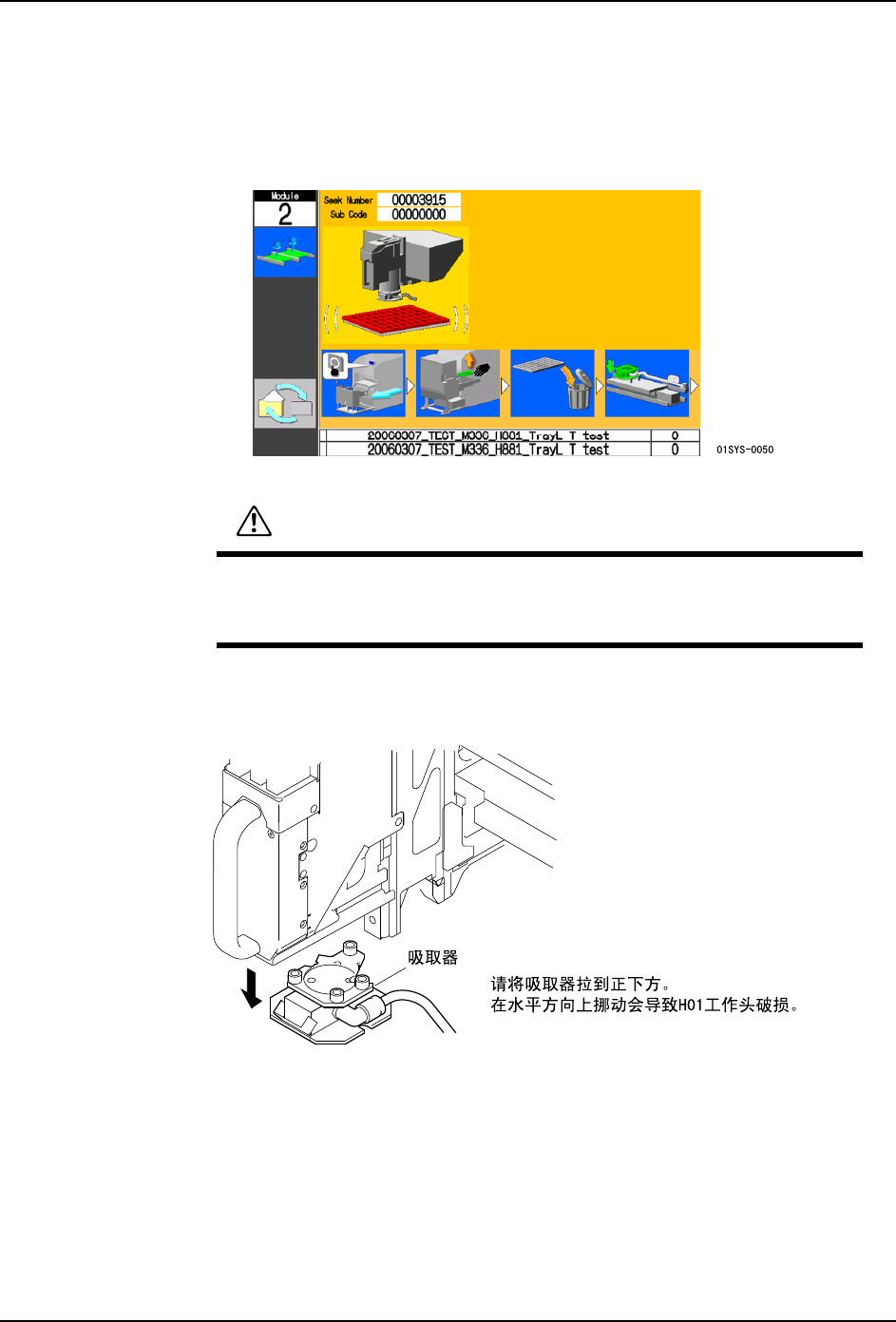

由于某种原因，当发生不能够吸取空料盘时，就会在操作画面上显示异常向导。
对策

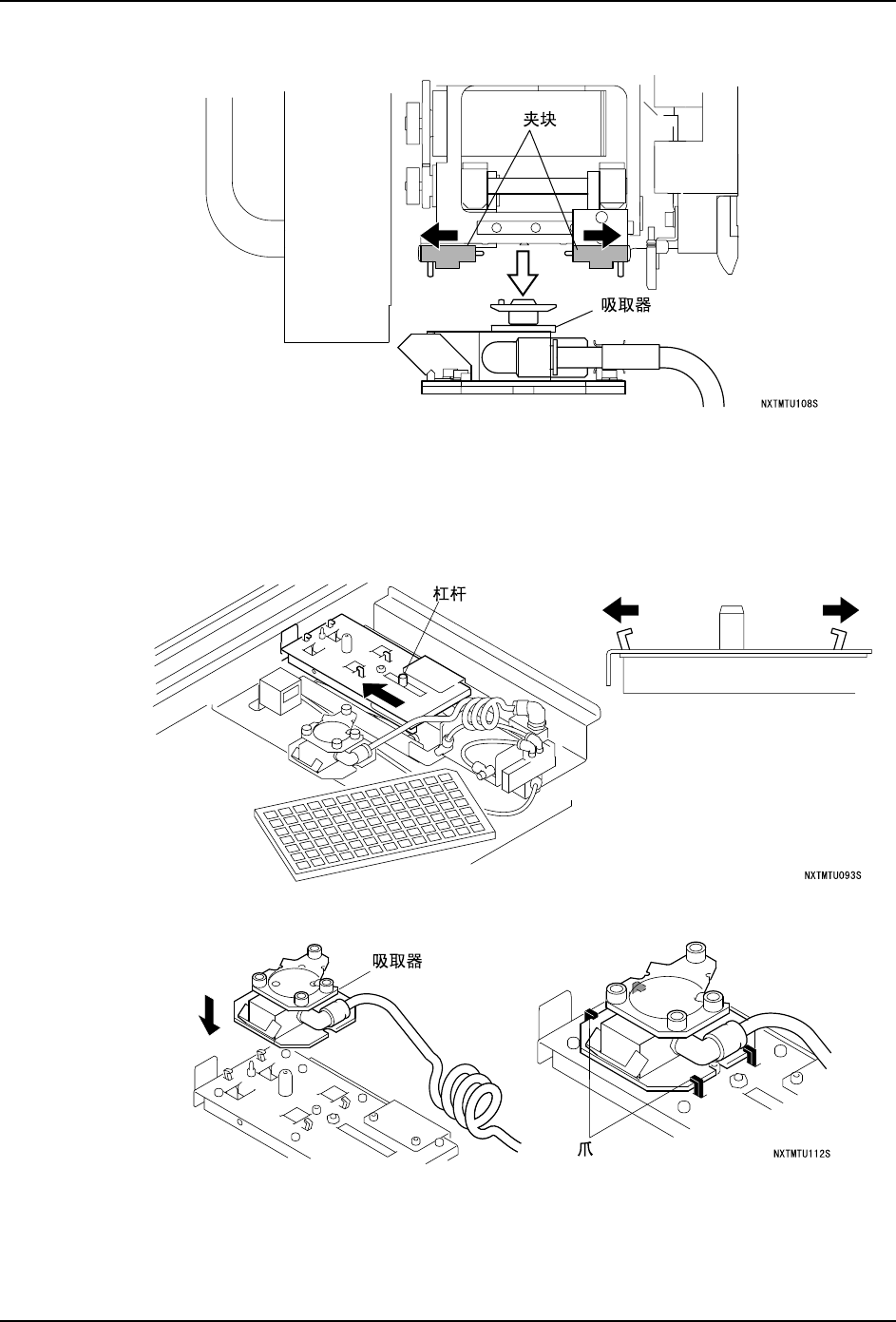

1. 请打开机器的侧罩，拆下吸取器。吸取器通过真空力被吸取在工作头上。
注意 ) 如果是 OF 工作头，吸取器通过夹块被固定。请用手平均地水平地打开前后的夹块，拆下吸取
器。
警告
吸取器被安装在工作头上。就这样拉出料盘单元 -L 时，就会造成吸取器
猛地落下，有可能损伤气管或电缆。在拉出料盘单元 -L 时，请从工作上
拆下吸取器。
NXTMTU094S
4. 生产 QD027-17
140 NXT 系统手册
2. 请将拆下的吸取器放置在不影响拉出料盘单元 -L 的位置。请注意气管等不要被卡住。
3. 按下操作面板的 OK 按钮，松开料盘单元 -L。
4. 请慢慢地拉出料盘单元 -L。
5. 请按下杠杆，打开吸取器固定用的爪。
6. 请安装吸取器。此时，通过 4 个爪可靠地锁定吸取器。
