4. 生产 QD027-17 44 NXT 系统手册 22.缓慢地将 料带拼 接料带的 表面薄 膜上的表 面的蓝色 部分剥 离。留下已 结合在料 带上的 黄 色胶纸。 23.拆下料带拼接工具的固定压片 ，缓慢地将料带拼接后的料带 从料带拼接工具上取下来。 24.将旧料带卷到新料 带上， 将料卷 安装到料卷托架上。 25.把料卷托架返回到 原来的位置。 26.使用 Fujitrax 时，触摸 KIT Handy 上显示的信息后，就会在 F…
QD027-17 4. 生产
NXT 系统手册 43
17.将料带拼接芯片放置到料带拼接工具上。
18.在表面薄膜向上的状态下，使料带后端正好处于料带拼接芯片的正中间将旧料带放在料
带拼接工具上， 为使料带不产生偏移用固定压片压住。
19.在表面薄膜向上的状态下，使料带前端正好处于料带拼接芯片的正中间将新料带放在料
带拼接工具上， 为使料带不产生偏移用固定压片压住。
20.紧紧握住料带拼接工具的手柄，用料带拼接芯片连接双方的料带。
备注 ) 握住手柄时，请注意不要夹住手指或身体的其他部位以免受伤。
21.使用在料带拼接工具上的销。将料带拼接表面薄膜与拼接的料带的孔相吻合并覆盖在接
缝上后压下去，将料带固定在该位置上。
备注 ) 请使用与料带拼接的料带的宽度相吻合的表面薄膜尺寸。
᭭ᏺᣐ㢃⠛
NXTSPL002
ᅮय़⠛
ᮄ᭭ᏺ
1;763/
⦄᳝᭭ᏺ
ᶘ
1;763/
4. 生产 QD027-17
44 NXT 系统手册

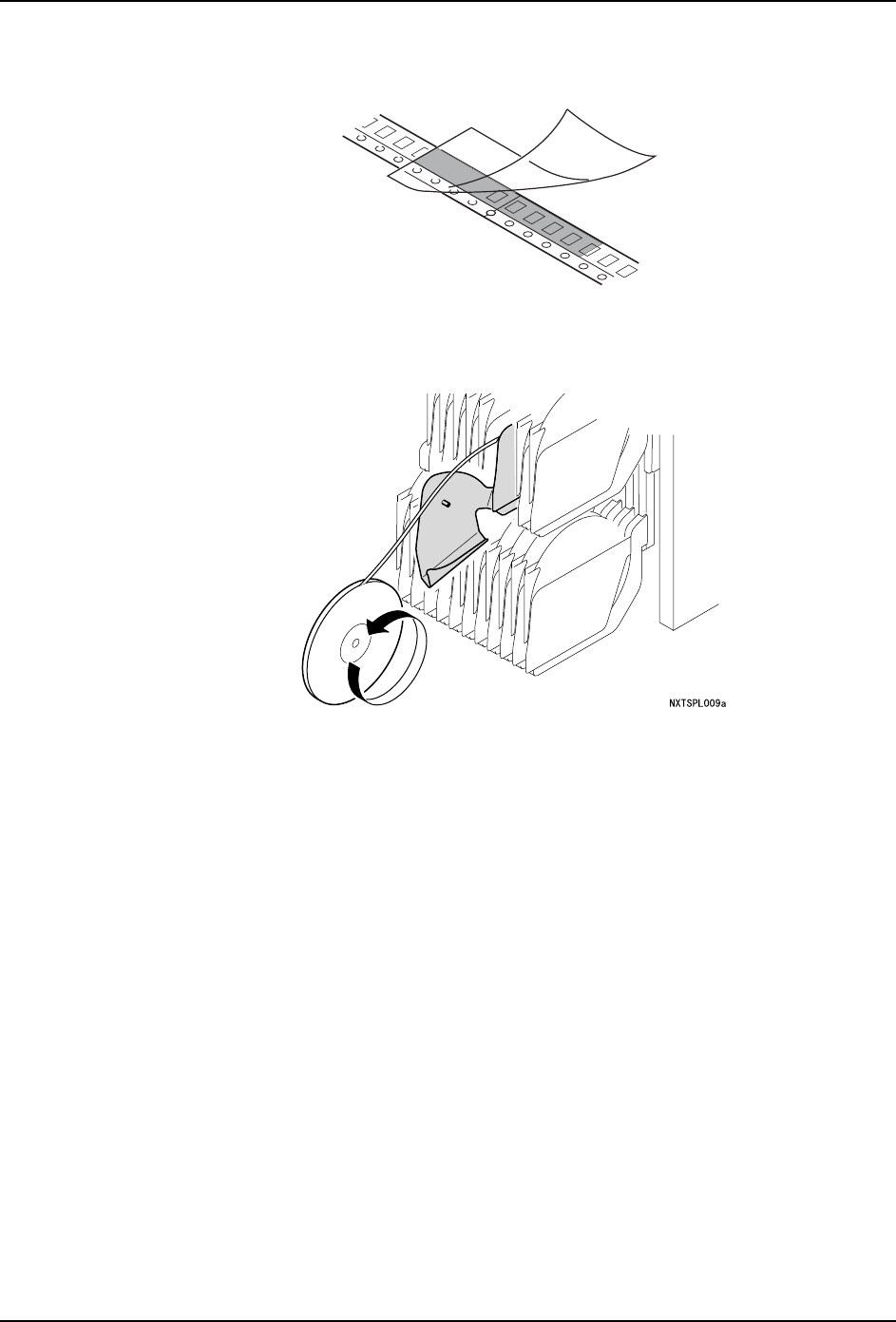

22.缓慢地将料带拼接料带的表面薄膜上的表面的蓝色部分剥离。留下已结合在料带上的黄
色胶纸。
23.拆下料带拼接工具的固定压片，缓慢地将料带拼接后的料带从料带拼接工具上取下来。
24.将旧料带卷到新料带上， 将料卷安装到料卷托架上。
25.把料卷托架返回到原来的位置。
26.使用 Fujitrax 时，触摸 KIT Handy 上显示的信息后，就会在 Fujitrax 上报告料带拼接
操作结束。
1;763/
QD027-17 4. 生产
NXT 系统手册 45
供料器自由配置功能运用时的注意事项

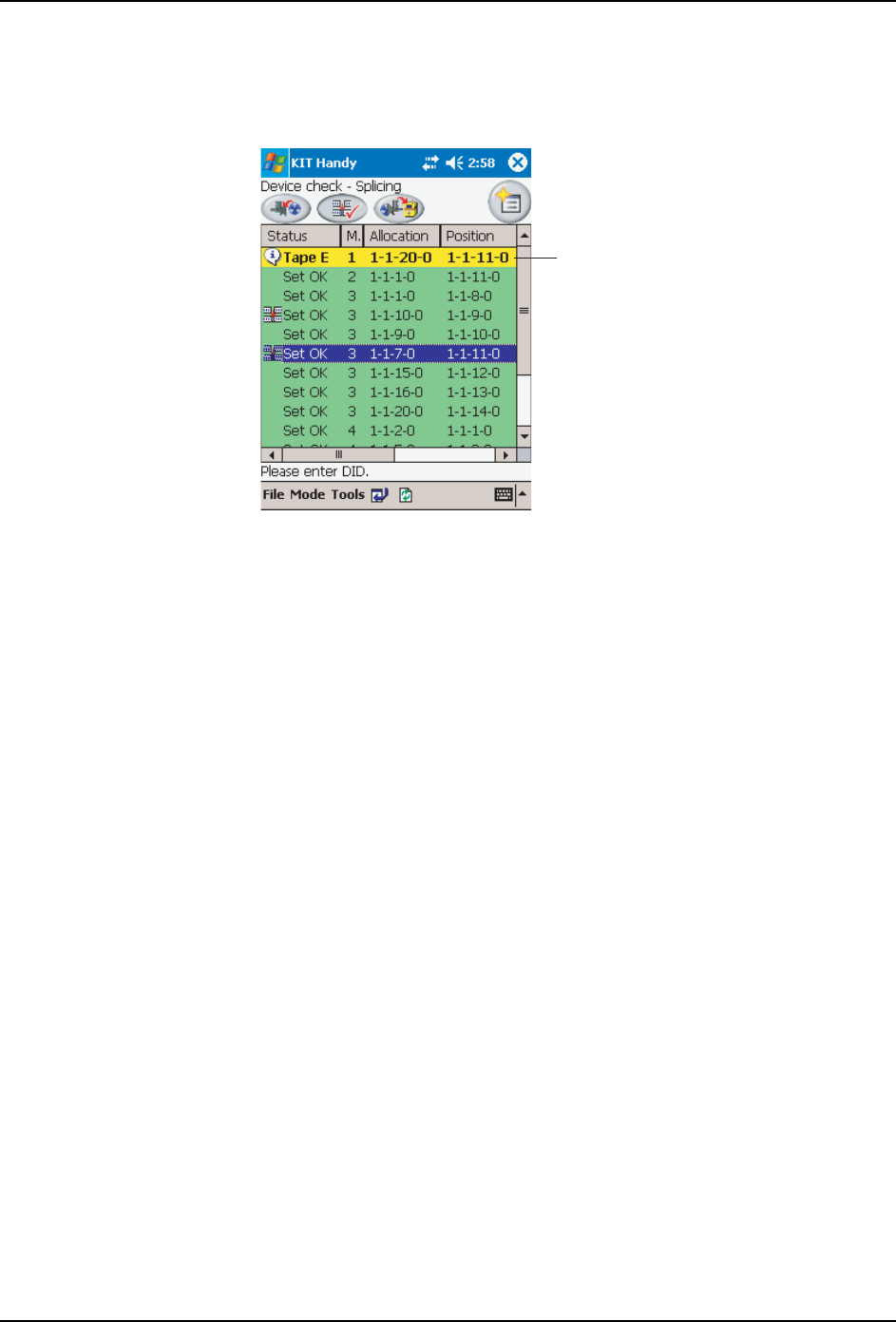

在供料器自由配置功能运用时的料尽预告画面上显示被安装了供料器的料站和Job中所指定
的料站。对被安装在 [ 现在位置 ] 的料站上的供料器进行料带拼接。
该画面上，发生了料尽预告的供料器是被安装在 [1-1-20-0] 上的供料器，Job 中所指定的
料站是 [1-1-11-0]。
6<66
ܗӊ᭭ሑ᭭キ
