QD027-17 4. 生产 NXT 系统手册 57 4.6.5 根据自动换线功能的供料器更换 在运用自动换线功能时，如果 Job 切换后的供料器配置不一 致，显示料站托架更换向导。 1. 请按下操作面板的 MANUAL 按钮。 2. 请放置 PCU。 备注 ) 关于 PCU 的使用，请参照 NXT 机械手册的 [5.4 料站托架的安装 / 卸下 ]。
4. 生产 QD027-17
56 NXT 系统手册
置。
11.如果完成料管供料器的安装，请按下已安装了供料器的料站 No. 的安装按钮。如果安装
了种类及间距是正确的供料器，LED 就会变成绿色。
备注 ) 当使用 Fujitrax Verifier 时，则不需要该操作。
14 15 16
.
QD027-17 4. 生产
NXT 系统手册 57
4.6.5 根据自动换线功能的供料器更换
在运用自动换线功能时，如果 Job 切换后的供料器配置不一致，显示料站托架更换向导。
1. 请按下操作面板的 MANUAL 按钮。
2. 请放置 PCU。
备注 ) 关于 PCU 的使用，请参照 NXT 机械手册的 [5.4 料站托架的安装 / 卸下 ]。
4. 生产 QD027-17
58 NXT 系统手册

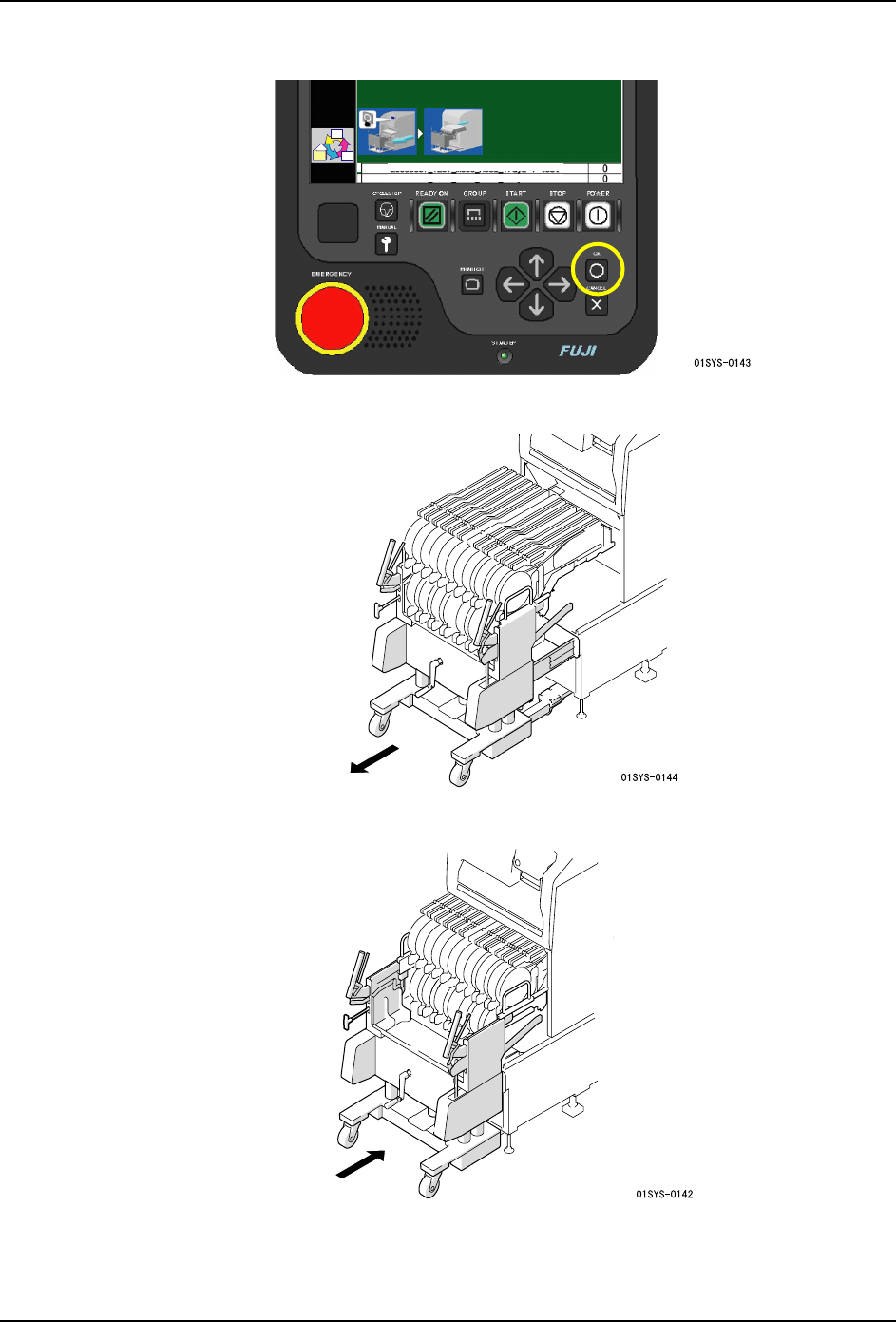

3. 请按下 OK 按钮。料站托架被松开。
4. 请慢慢地拉动 PCU，卸下料站托架。
5. 请将搭载了新的供料器的料站托架安装到机器上。料站托架被自动夹紧。
6. 请按下 START 按钮。
