4.6.2 供料器的更换
当生产中发生料尽时，就会显示供料器更换向导画面。

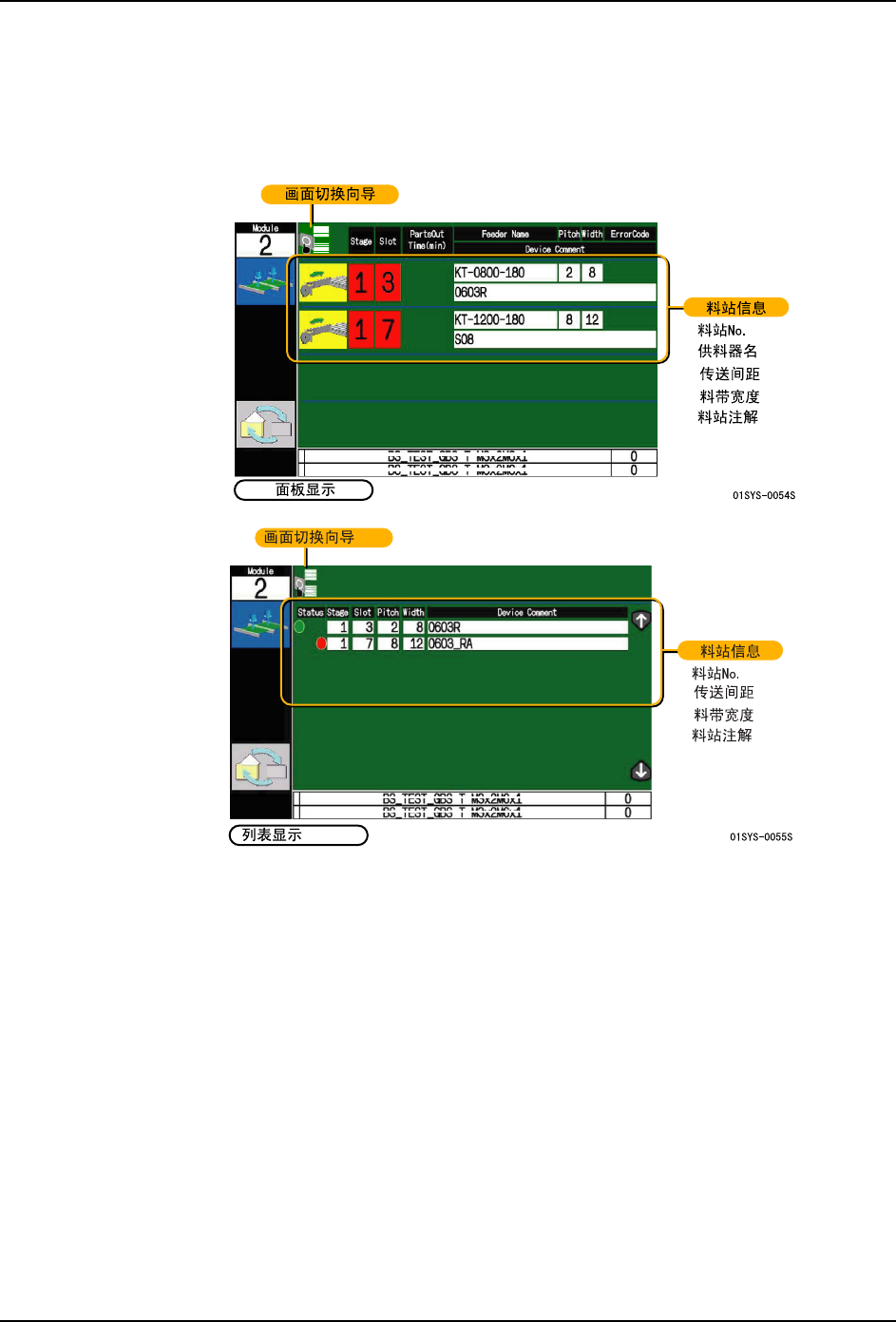

供料器更换向导画面有[面板显示]和[列表显示]的2种类型。2个画面通过按下操作面
板的 OK 按钮进行切换。
在料站信息中除了安装供料器时所需要的料站 NO.，还显示料站注解等。
在 [ 面板显示 ] 画面上，能够知道需要哪个供料器。按照以下的优先顺序来显示。
·下一群组中的供料器不是可以生产的供料器。
·初始供料器比次供料器优先显示。
·相同条件下，料站 No. 小的供料器比料站 No. 大的供料器优先显示。
在 [ 列表显示 ] 画面上，能够知道安装更换供料器的场所。按上下键 （光标键），画面就会
切换，能够参照全部供料器。
备注 ) 请根据作业向导画面的指示进行供料器更换操作。也可以在生产中进行供料器的更换。另外，
在这里虽然说明了料带供料器的卸下和安装方法，对于料管供料器的步骤也同样如此。
使用和不使用 Fujitrax Verifier 时的作业是不相同的。不使用 Fujitrax Verifier 时，请
在操作画面上确认元件料尽后，跳到步骤 5。
1. 在 NXT 操作画面，KIT Manager 状态画面或者 KIT Handy 的元件状态画面上确认元件料尽
的预告显示。
QD027-17 4. 生产
NXT 系统手册 47
2. 将和正在吸件元件相同的元件的新料卷安装到其他供料器上。
3. 使用 KIT Manager 制作 ID，或者使用 KIT Manager 或 KIT Handy 执行快速验证。（在料
站上安装供料器时，机器对供料器上的元件进行判别）。
备注 ) 使用 AVL 数据，安装和初始元件不同元件号码的元件时，请务必制作 ID。
4. 在 NXT 操作画面，KIT Manager 状态画面或者 KIT Handy 的元件状态画面上确认元件料尽
的警告显示。
5. 如果安装在前面门上的 LED 点亮 , 则说明该料槽上的供料器需要更换或者检查。确认红
色的 LED 后，抬起供料器的夹杆后夹块松开，供料器的电源 OFF。
注意 ) 请不要拆下绿色或黄色的 LED 点亮料槽的供料器，有可能与正在进行元件吸取动作的吸嘴发生
干扰、破损。
6. 在抬起夹杆的同时，将供料器朝自己方向水平拉出。
注意 ) 请一定要在提起夹杆后拉供料器。没有提起夹杆而用力拉供料器，会造成插头的接触不良及供
料器内部的电路板损坏。
7. 请继续用力握住供料器手柄，向身体侧拉。
注意 ) 为防止供料器落下，拉出时请用力握住手柄。
4. 生产 QD027-17
48 NXT 系统手册
8. 将安装有新元件的供料器安放到料槽上。将供料器的先头部分放置到供料托架的料槽
上。
9. 在使用带有 7 英寸料卷托架的 W8 供料器时，请每隔 1 根将供料器的料卷托架向下拉伸。
料卷托架向下拉伸的供料器无论奇数料槽还是偶数料槽均可。
10.以这种状态水平地将供料器推入供料托架的料槽上。
