QD027-17 7. 附加软件
NXT 系统手册 265
7.11.4 跟踪数据的取得
在机器的使用中发生了不能解决的问题时，从机器获取跟踪数据可以有助于解决问题。
跟踪数据的获取分 2 个阶段进行。首先，从模组中用服务器获取跟踪数据，接下来，将从服
务器获取的跟踪数据用本地 PC 获取。
1. 选择要获取跟踪数据的模组或者基座。选择基座时，所有的模组被选择。此外，选择模
组时，单击基座后，模组选择被删除。选择模组 （可以几台）后，就会使 [ 获取机器信
息 ] 变为有效。
2. 单击 [ 获取机器信息 ] 后，显示 [ 获取机器信息 ] 画面。
3. 单击 [ 获取跟踪数据 ] 后，显示出以前所选择的跟踪数据的项目的一览表。
4. 单击 [ 开始 ] 后，进行最新事件的跟踪数据的生成。在这里通过选择项目获取被生成的
数据。
5. 单击 [ 下载 ] 后，从附加软件服务器中将获取的跟踪数据下载到当前使用的 PC 中并显示
服务器上的跟踪数据的一览表。
6. 单击要下载的文件的文件名后，显示出 [ 文件的下载 ] 对话框。
7. 选择 [ 将这个文件保存到磁盘中 ]，单击 [OK]。
8. 在显示的 [ 另存为 ...] 对话框上，指定文件保存处的文件夹。此时，根据需要输入新建
文件名。
9. 指定文件保存处的目录后，单击 [ 保存 ] 后，选择的文件以指定的文件名保存到指定目
录中。
10.上述的操作结束后，单击 [ 关闭 ] 后，就会返回到 [ 获取跟踪数据 ] 画面。
7. 附加软件 QD027-17
266 NXT 系统手册
7.11.5 影像信息的取得
在生产中发生影像处理错误时，发生错误的元件的影像信息有助于故障排除。从机器上获取
元件的影像信息，有 2 种模式 （仅仅显示发生错误的影像信息和显示模组内的所有的影像
信息的模式）。
使用 Imageviewer 软件后，就可以显示下载的影像信息。
1. 选择要获取模组 （可以几台）后，就会使获取机器信息画面变为有效。
2. 单击 [ 获取机器信息 ] 后，显示 [ 获取机器信息 ] 画面。
3. 仅仅要显示发生错误的影像信息时，单击 [ 错误影像信息的取得 ]，要显示所有的影像信
息时，单击 [ 影像信息的取得 ] 后，显示出选择的模组的一览表。

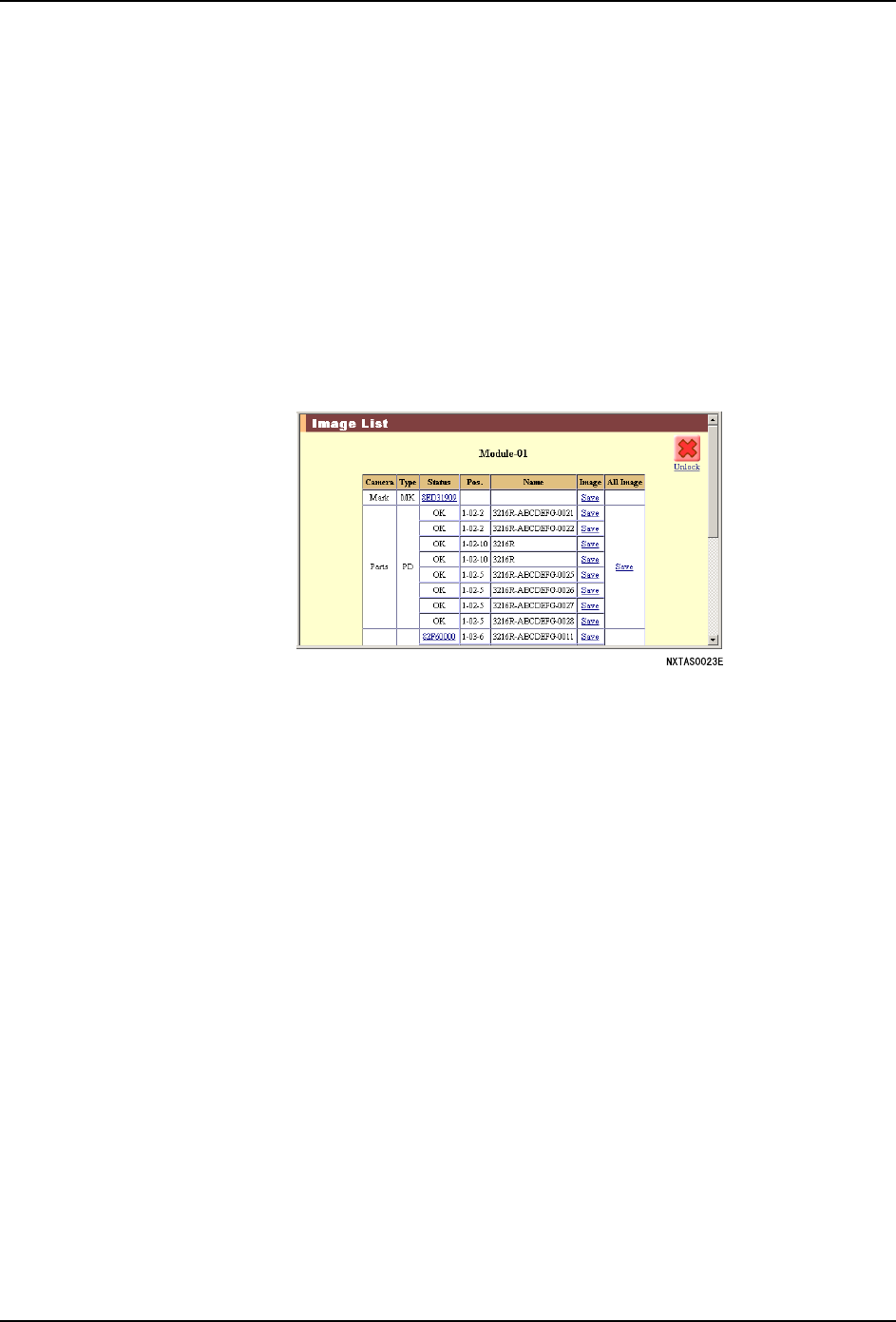

4. 单击 [ 开始 ] 后，就会显示选择的模组的影像一览表。发生错误的影像信息的 [ 状态 ]
字段中显示出错误编码。
备注 ) 在此时，单击影像信息取得画面的 [ 开始 ] 后，选择的模组处于锁定状态，会成为不能在机器
上进行生产、从其他的浏览器上不能访问的状态。获取影像信息后，请务必进行 [ 解除锁定 ]。
5. 单击[保存]就会保存影像信息，显示[文件的下载]对话框。
6. 选择 [ 将这个文件保存到磁盘上 ]，单击 [OK]。
7. 在显示的 [ 另存为 ...] 对话框中，指定文件的保存目录。此时，根据需要也可输入新建
的文件名。
8. 指定文件的保存目录，单击[保存]后，用指定的文件名将选择的文件保存到指定目录中。
9. 上述的操作结束后，单击 [ 关闭 ]，返回到选择的模组的 [ 影像一览表 ] 画面。
10.要获取的所有的影像信息的下载结束后，单击 [ 解除锁定 ]，停止获取影像信息的处理
后解除模组的锁定。在 [ 取得影像 ] 页面上显示选择的模组一览表。
QD027-17 7. 附加软件
NXT 系统手册 267
7.11.6 PAM 测定结果的取得
模组的 PAM 测定结束后，有必要按下述的步骤取得 PAM 测定结果的文件。
1. 选择取得 PAM 测定结果的模组。选择模组后，就可以选择 [ 远程操作 ]。
2. 单击 [ 远程操作 ] 后，就会显示远程操作画面。
3. 单击 [ 机器上 PAM ]。
4. 单击 [ 开始取得 ] 后，从选择的模组上开始 PAM 测定结果的取得。
5. 单击 [ 下载 ] 后，从附加软件服务器上将获取的 PAM 测定结果下载到当前使用的 PC 中，
PAM 测定结果取得后，在服务器上显示取得文件一览表。
6. 单击要下载的文件名后，显示出 [ 文件的下载 ] 对话框。
7. 选择 [ 将这个文件保存到磁盘中 ]，单击 [OK]。
8. 在显示的 [ 另存为 ...] 对话框中指定文件的保存目录。此时，根据需要也可输入新建的
文件名。
9. 指定文件的保存目录单击 [ 保存 ] 后，选择的文件以指定的文件名被保存到指定目录中。
10.上述的操作结束后，单击 [ 关闭 ] 时，返回到选择的模组的 [ 影像一览表 ] 画面。
7.11.7 对模组传输修正文件
将根据 PAM 测定结果作成的修正文件以及 asciitobvin32.exe 传输到模组的步骤说明如下。
1. 按下MANUAL后使用光标键，选择自我诊断示意图。按下[OK]后，模组进入自我诊断模式。
备注 ) 模组不处于自我诊断模式时，不能将最终修正文件传输给模组。
2. 选择要传输文件的模组，单击 [ 固有值管理 ]。
3. 单击 [ 修正文件传送 ]。
4. 单击 [ 参考 ...] 后选择要传输文件的模组。单击 [ 打开 ] 后，在文本框内显示出选择的
文件和路径。
5. 单击 [ 传输文件 ] 后传输选择的文件。
6. 结束传输文件后，单击 [ 关闭 ]。
