NXT 系统手册 QD027-17.pdf - 第306页
8. NXT 软件工具 QD027-17 290 NXT 系统手册 8.10 I/O 监视器 使用这个软件， 可以显示或者变更基座和模组的 I/O， 启动这个软件后， 显示出以下的对话 框。 8.10.1 对话框内的项目 [Module] 群组 为了确定 / 显示在哪个区段而使用。
QD027-17 8. NXT 软件工具
NXT 系统手册 289
8.9 TTraceSaveServer
这个软件主要是在检查时使用，仅用日文显示。使用这个软件后，可以将从基座读取的跟踪
数据变更为可以读取的格式。
8. NXT 软件工具 QD027-17
290 NXT 系统手册

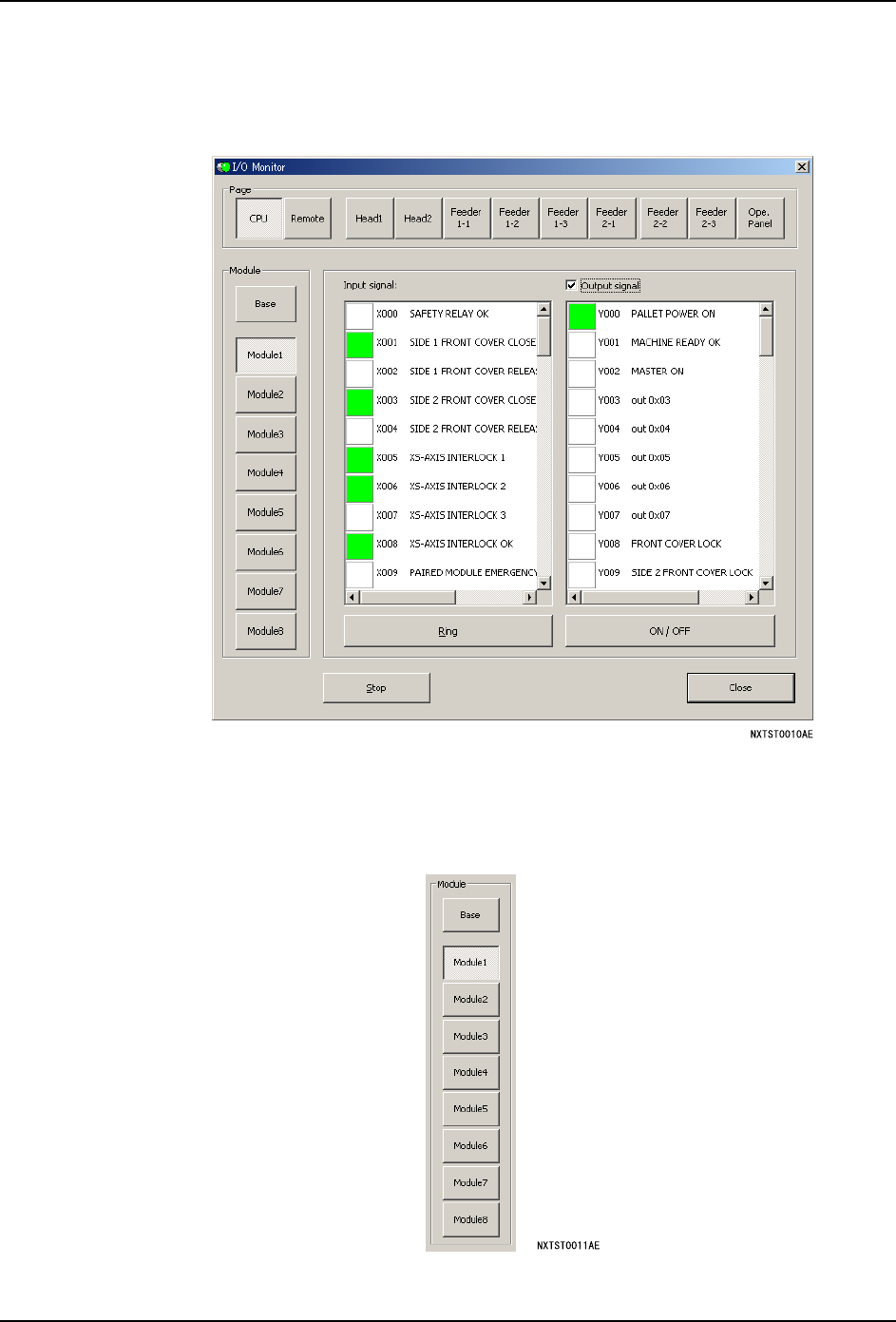

8.10 I/O 监视器
使用这个软件，可以显示或者变更基座和模组的 I/O，启动这个软件后，显示出以下的对话
框。
8.10.1 对话框内的项目
[Module] 群组
为了确定 / 显示在哪个区段而使用。
QD027-17 8. NXT 软件工具
NXT 系统手册 291

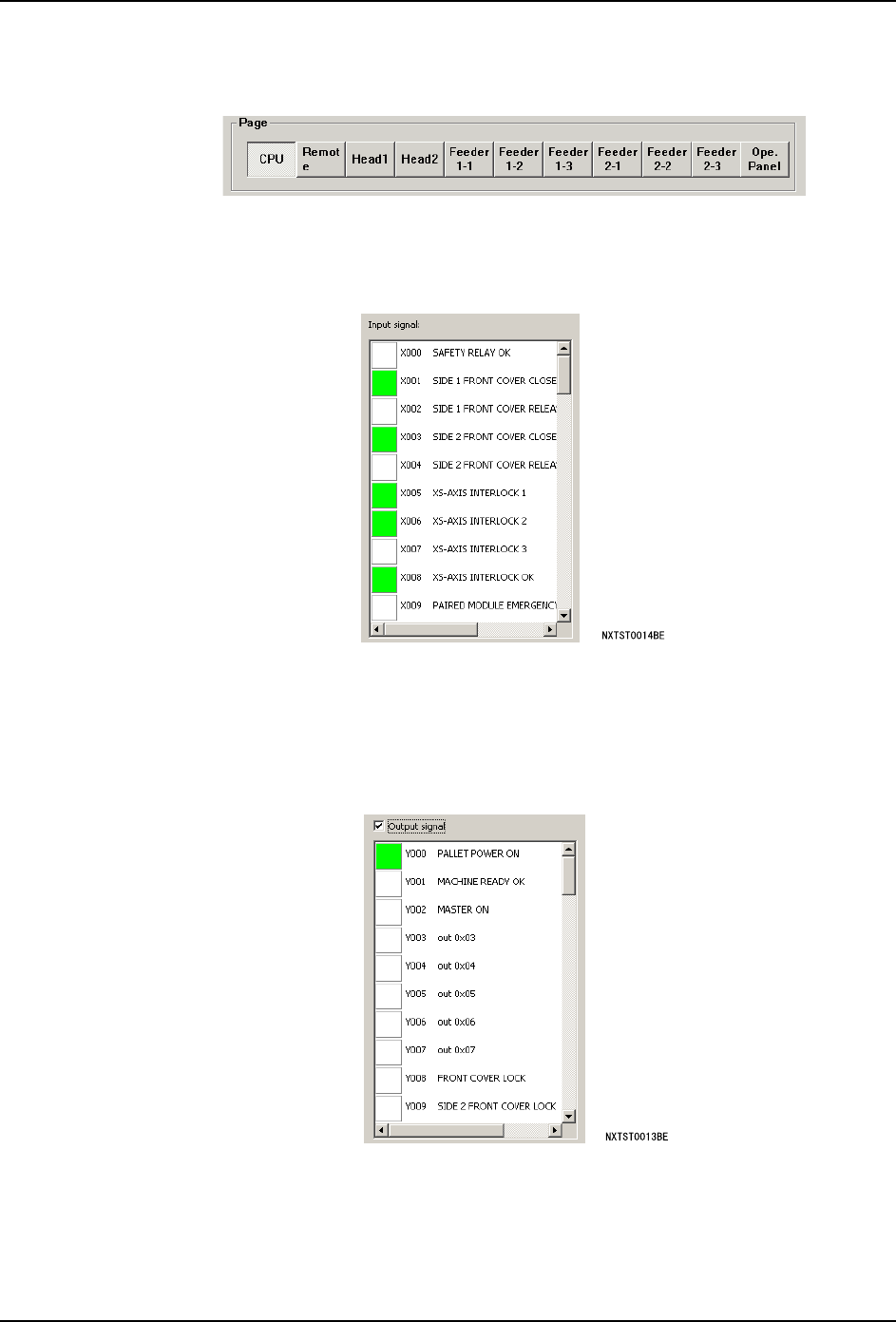

[Page] 群组
在 [Module] 群组内切换到所选择的 I/O 显示。选择 [BASE] 时，工作头和供料器的按钮无效。
[ 输入信号 ]
显示出在上述中所选择的输入项目的当前状态。绿色的指示器表示输入 ON，白色的指示器
表示输入 OFF。
[ 输出信号 ]
显示出在上述中所选择的输出项目的当前状态。绿色的指示器表示输出 ON，白色的指示器
表示输出 OFF。选择了 [ 输出信号 ] 时，能够变更所选择的模组的项目被锁定的输出状态。
项目没有被锁定时，显示出错误并不能变更输出状态。单击 [ON 或者 OFF] 就能够切换输出
状态 （输出的 ON/OFF）。
