1. 安全指南 QD027-17
10 NXT 系统手册
1.3.3 NXT 料盘单元 -M
警告
在向机器本体上安装、或者从机器本体上取下料盘单元 -M 时，请注
意手不要靠近料盘单元 -M 与料站供料托架的间隙。
·手指有可能被夹在料盘单元 -M 与料站供料托架之间而受伤。
在向机器本体上安装、或者从机器本体上取下料盘单元 -M 时，请在
复数作业者的协同下搬运料盘单元 -M。
·由于料盘单元 -M 非常沉重，落下后会导致人员受伤。
在自动运转中请不要将手伸入机器本体与料盘单元 -M 侧面的间隙。
·手有可能碰到动作中的往复臂搬运轨道而受伤。
注意
在开闭料盘单元 -M 的正面门时，请注意不要被挟到手指。不要在门
处于打开的状态下放置单元。
·手足有可能被碰撞而受伤。
य़⊼ᛣ
य़⊼ᛣ
QD027-17 1. 安全指南
NXT 系统手册 11

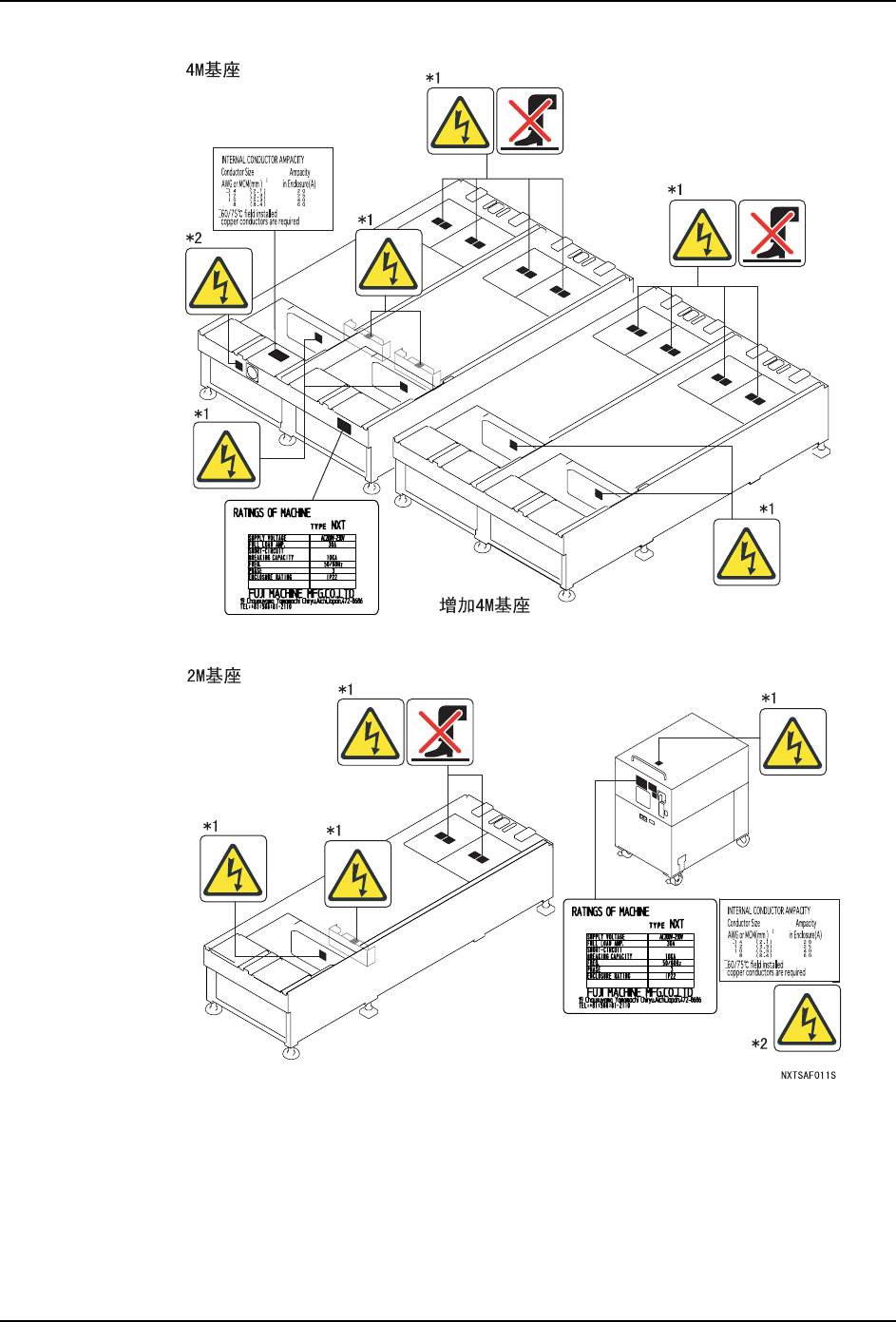

1.4 安全标识
表示使用机器时的注意事项的安全标识贴在机器的下图所示位置。请仔细阅读记载内容，安
全使用机器。
NXTSAF010c
M3(S) 㒘 M6 㒘
*1
*1
*1
*1
M6S 㒘
*1
*1
´ίỄ∎ṑᦼᖂؐྦᘽ⇈ᘽֻỮʚ
ਏࡴᛕ⚶ֱ⧎ੰᮅگїᘽٸ▕ʚ
ᓮլၞ۩ᒵࢤሽ೯ᖲऱၗऱ։ᇞΖ
ژڇفଆנΔᖄી࠹႞ऱٲᙠΖ
1. 安全指南 QD027-17
12 NXT 系统手册
