7. 附加软件 QD027-17 240 NXT 系统手册 各显示项目的说明如下。 号码 项目名 说明 1 容许吸取失败 选择是否将吸取失败作为影像 处理错误来识别。取得吸取 失败的影像信息时，进行选择 。不想使吸取失败的影像压 迫影像信息的保存区域时，请 不要选择。 2 错误编码 只是在发生特定的错误时，作 为影像处理错误来识别时， 请在这里设定错误编码。此栏 为空时，将所有的错误影像 作为影像处理错误来识别。
QD027-17 7. 附加软件
NXT 系统手册 239

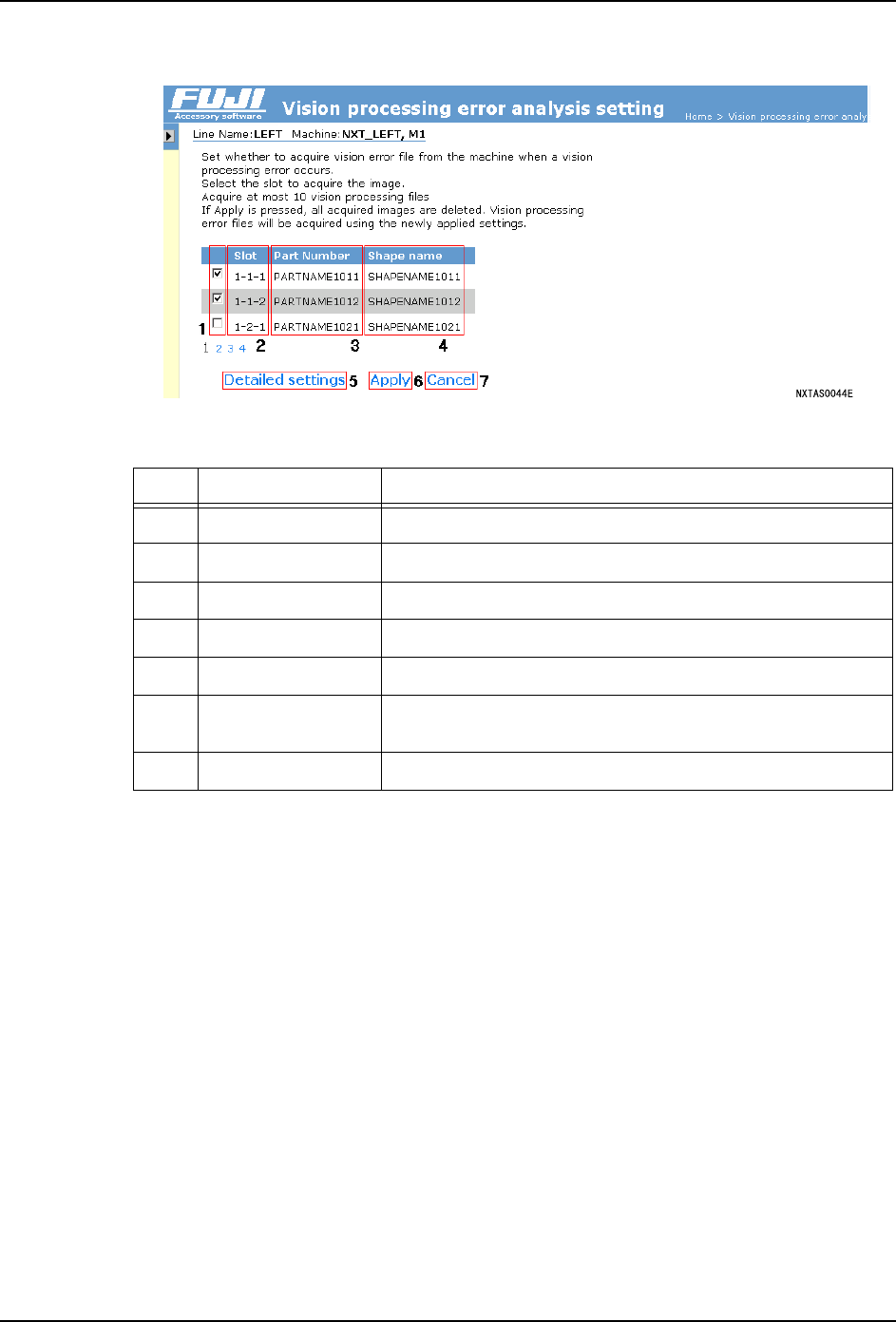

7.4.2 影像处理错误的监视设定
各显示项目的说明如下。
单击分析影像处理错误的设定画面的 [ 详细设定 ]，就会切换到详细设定画面。作为用于监
视影像处理错误的设定内容，可以设定容许吸取失败和错误编码。单击应用就能够开始影像
处理错误的监视。
号码 项目名 说明
1 监视检查 想要监视影像处理错误时，进行选择。
2 料站 显示取得影像处理错误的料站。
3 元件号 显示料站上搭载的元件的元件号。
4 形状名 显示料站上搭载的元件的形状数据名。
5 详细设定 显示用于监视影像处理错误的详细设定画面。
6 应用 数据的设定完成后单击。通过单击，设定内容被反映并开
始进行影像处理错误的监视。
7 取消 取消数据的设定，返回到影像处理错误的分析画面。
7. 附加软件 QD027-17
240 NXT 系统手册

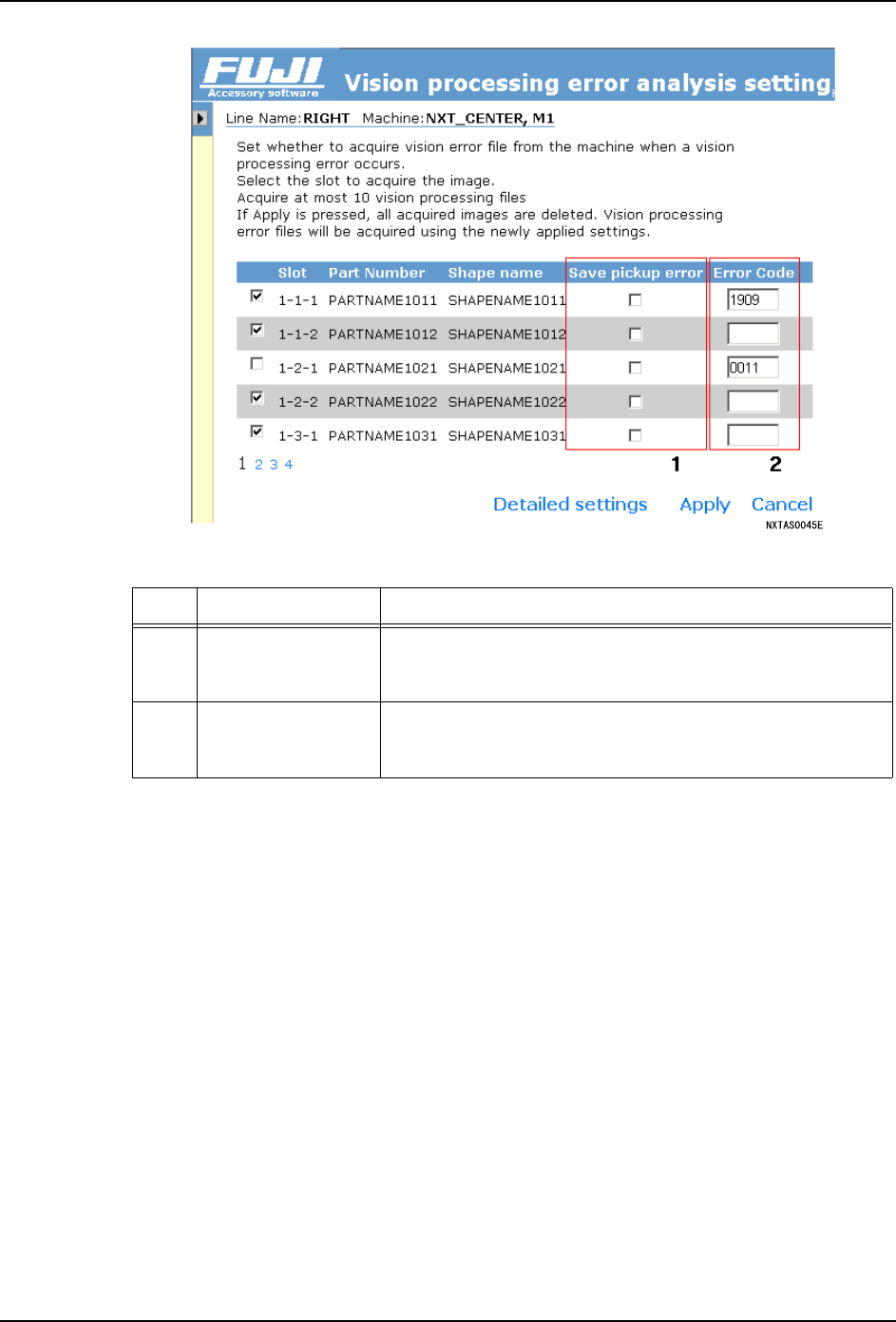

各显示项目的说明如下。
号码 项目名 说明
1 容许吸取失败 选择是否将吸取失败作为影像处理错误来识别。取得吸取
失败的影像信息时，进行选择。不想使吸取失败的影像压
迫影像信息的保存区域时，请不要选择。
2 错误编码 只是在发生特定的错误时，作为影像处理错误来识别时，
请在这里设定错误编码。此栏为空时，将所有的错误影像
作为影像处理错误来识别。
QD027-17 7. 附加软件
NXT 系统手册 241
7.5 生产运转状态的显示
单击菜单的 [ 运转监视器 ] 后，显示出 NXT 机器的运转状态。

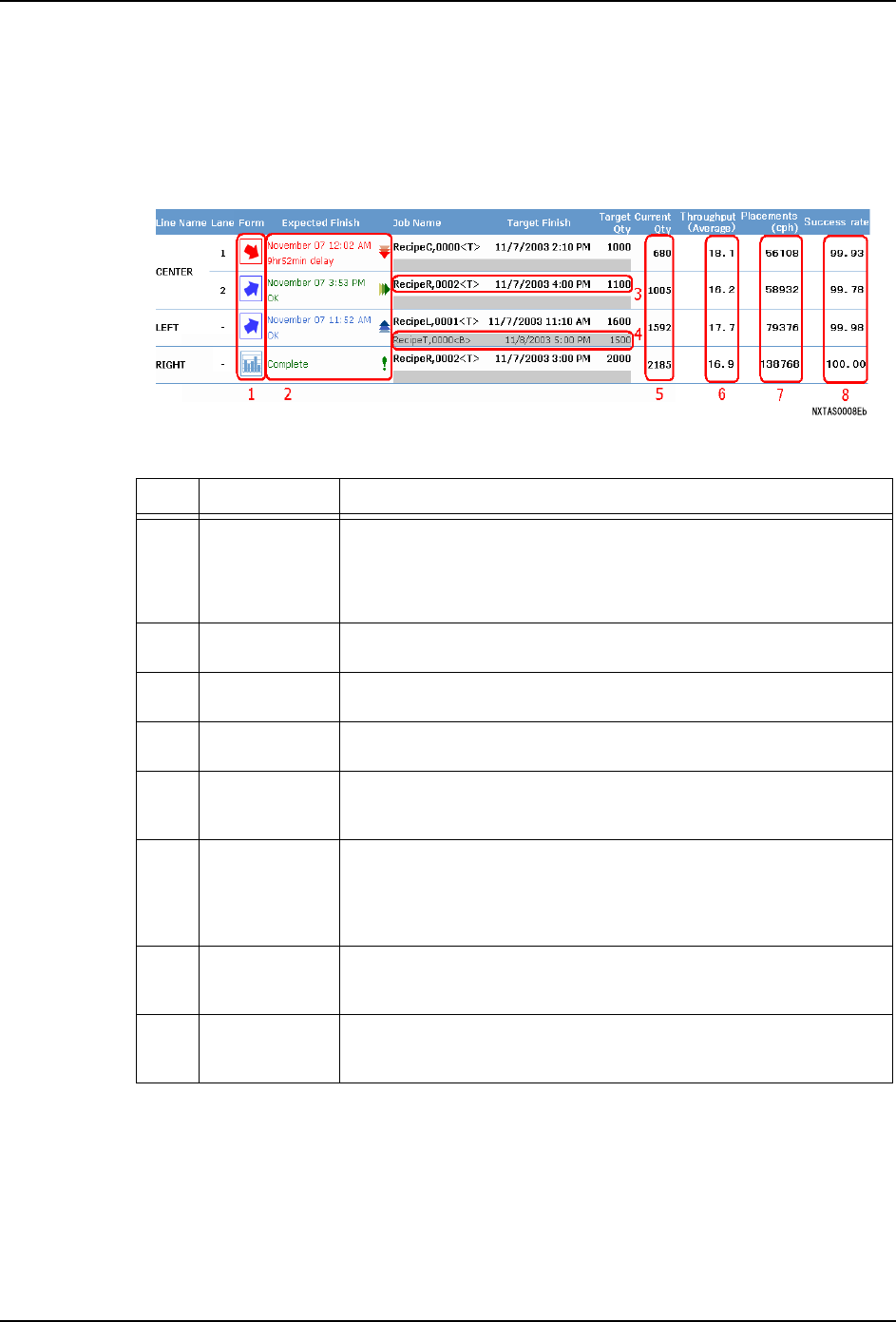

7.5.1 运转监视器的显示项目
在这个画面上，显示 NXT 生产线的主要运转状态。
在画面上显示的项目和各自的意义如下所示。
单击 [ 状态 ] 栏下所显示的某一个图标后，显示出所选择的生产线的趋势信息。
号码 名称 说明
1 状态 显示出过去 10 分种的生产结果是否达到预期的生产。向上箭头
( 蓝 ) 是显示在预定块数以上，横向箭头 ( 绿 ) 显示基本与预
定块数一致，向下箭头 ( 红 ) 显示在预定块数以下。箭头没有
显示而显示图表的图标时，表示没有输入现生产 Job 的生产计
划。
2 预想结束时间 将预想的生产结束时间和从预定开始的延迟时间用红 ( 延迟 )、
绿 ( 未延迟 )、蓝 ( 进行中 ) 显示。
3 Job 名
( 当前生产 )
显示当前正在使用中的 Job 名。
4 Job 名
( 下一生产 )
显示下一生产使用的 Job 名。
5 当前块数 显示到现在为止所生产的电路板块数。
通过运转监视器项目的复位画面，复位 [ 当前块数 ]，当前块数
就会被清除。
6 生产能力 显示从统计开始时间到现在的生产能力 ( 生产 1 块电路板所需
时间 )。对于显示方法，能够在运转监视器显示的专用画面上选
择 [ 平均 ]、[ 最大 ]、[ 最小 ]。
统计开始时间是在切换了当前生产时和通过运转监视器复位了 [
生产能力 ] 时被更新。光标选中时就会显示统计开始时间。
7 送料数 显示从统计开始时间到现在每小时的元件送料数。
统计开始时间是在切换了当前生产时和通过运转监视器复位了 [
送料数 ] 时被更新。光标选中时就会显示统计开始时间。
8 成功率 显示从统计开始时间到现在的成功率。
统计开始时间是在切换了当前生产时和通过运转监视器复位了 [
成功率 ] 时被更新。光标选中时就会显示统计开始时间。
