QD027-17 4. 生产
NXT 系统手册 51
4.6.3 动态次料站的使用
使用动态次料站 （Dynamic alternate feeder）时，当生产中的供料器处于料尽等不能进
行供应的状态时，吸取点转换到安装在代替用的供料器位置上的供料器，使生产能够继续进
行。
使用动态次料站时，需要 Fujitrax verifier。
使用动态次料站时有 2 个模式。模式的设定在 Fujitrax 上进行。
动态次料站的操作

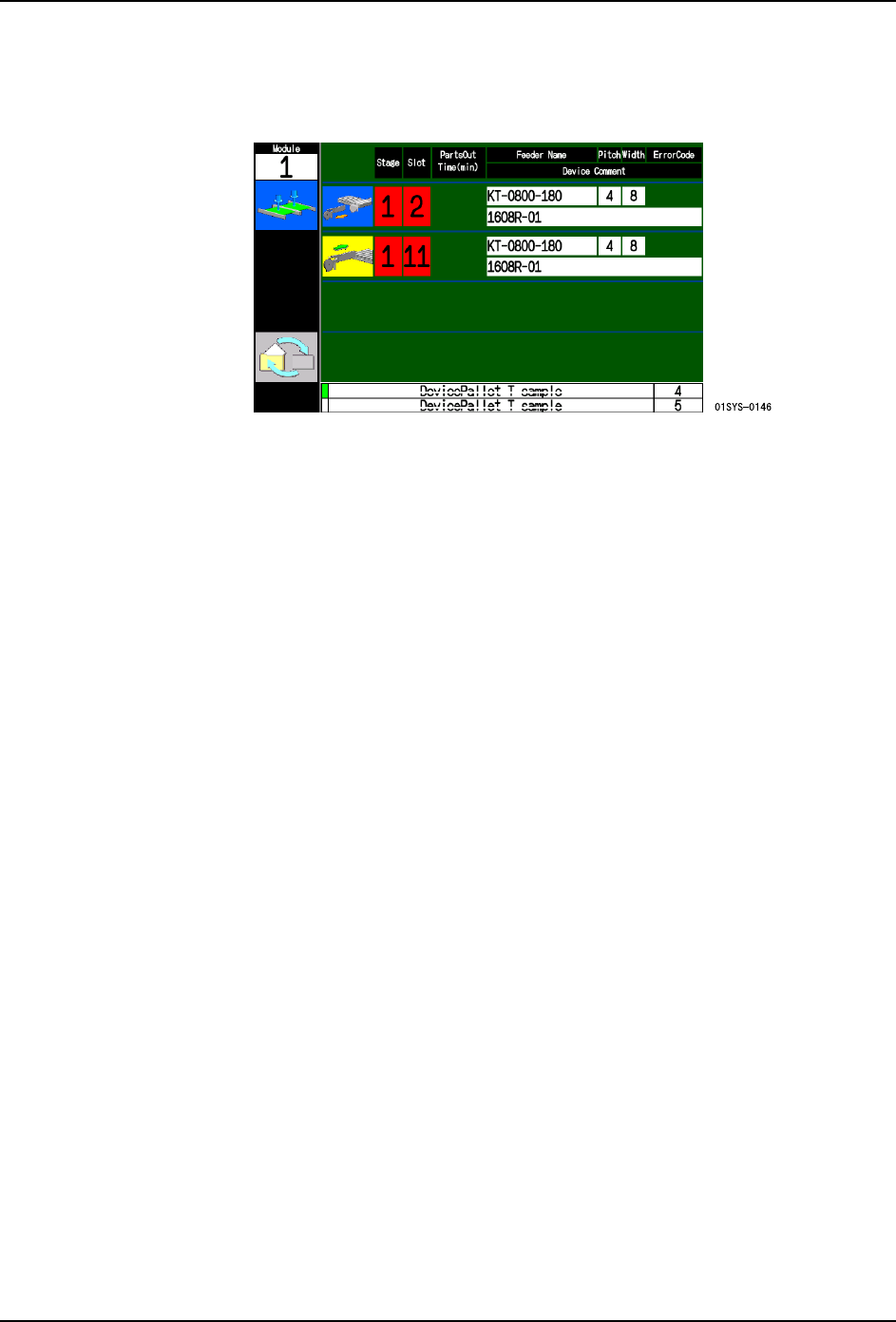

1. 在 NXT 操作画面，KIT Manager 状态画面或者 KIT Handy 的元件状态列表上确认元件料尽
的预告显示。
2. 将和正在生产中的元件相同的元件的新料卷安装到其他供料器上。
3. 使用 KIT Manager 或 KIT Handy 执行快速验证。（在料站上安装供料器时，机器对供料器
上的元件进行判别）。
备注 ) 安装了和初始元件不同元件号码的元件时，请务必制作另外的 ID。
4. 请将验证完毕的次供料器安装到空料槽上。
5. 请确认安装完毕的料槽上绿色 LED 亮灯。此意味着次料站已经 Set OK。
6. 生产中的供料器 （初始供料器）的元件用完时，由于吸取点会转换到次供料器，所以请
卸下初始供料器。此时，次供料器侧的料站中红色 LED 亮灯，成为 RemovableFeeder。
备注 ) 安装了复数个次供料器时，全部成为 RemovableFeeder。
注意 ) 在卸下供料器时，请一定要提起夹杆后再拉出供料器。不提起夹杆用力拆下供料器，会造成插
头的接触不良，供料器内部的电路板损坏。
此处开始，根据动态次供料器的模式设定，操作步骤会不一样。
Setting Description
Look For Removable 生产中的初始供料器处于料尽预告等的警告状态
或者不能吸取元件的状态时，能够使用次供料器
的模式。
Keep Alt Feeder 与生产中的初始供料器的状态无关，能够使用次
供料器的模式。
4. 生产 QD027-17
52 NXT 系统手册
Look For Removable 上设定的场合
1. 在操作画面上显示出向次供料器 (RemovableFeeder) 的初始料槽进行插入更换的向导。
请取出次供料器 (RemovableFeeder)。在初始料槽侧红色 LED 开始闪烁。
注意 ) 多个料站发生料尽时，请一个一个更换供料器。同时卸下 2 个以上的料尽的供料器时，就不会
显示正确的更换向导。
2. 将次供料器 (RemovableFeeder) 安装到初始料槽上。安装后的供料器为 Set OK，开始生
产。
注意 ) 请在中心服务器预先设定的时间内完成卸下次供料器 (RemovableFeeder) 及安装的操作。没有
在时间内完成时，由于供料器变成 NoID，需要再次进行验证。
Keep Alt Feeder 上设定的场合
1. 在次供料器上一直进行吸取，直到在初始料槽上安装了新供料器为止。当在初始料槽上
安装了新供料器后，吸取点移动，从初始料槽上进行元件的吸取。
QD027-17 4. 生产
NXT 系统手册 53
4.6.4 向料管供料器补充元件
当生产中发生料尽时，就会显示元件补充向导画面。

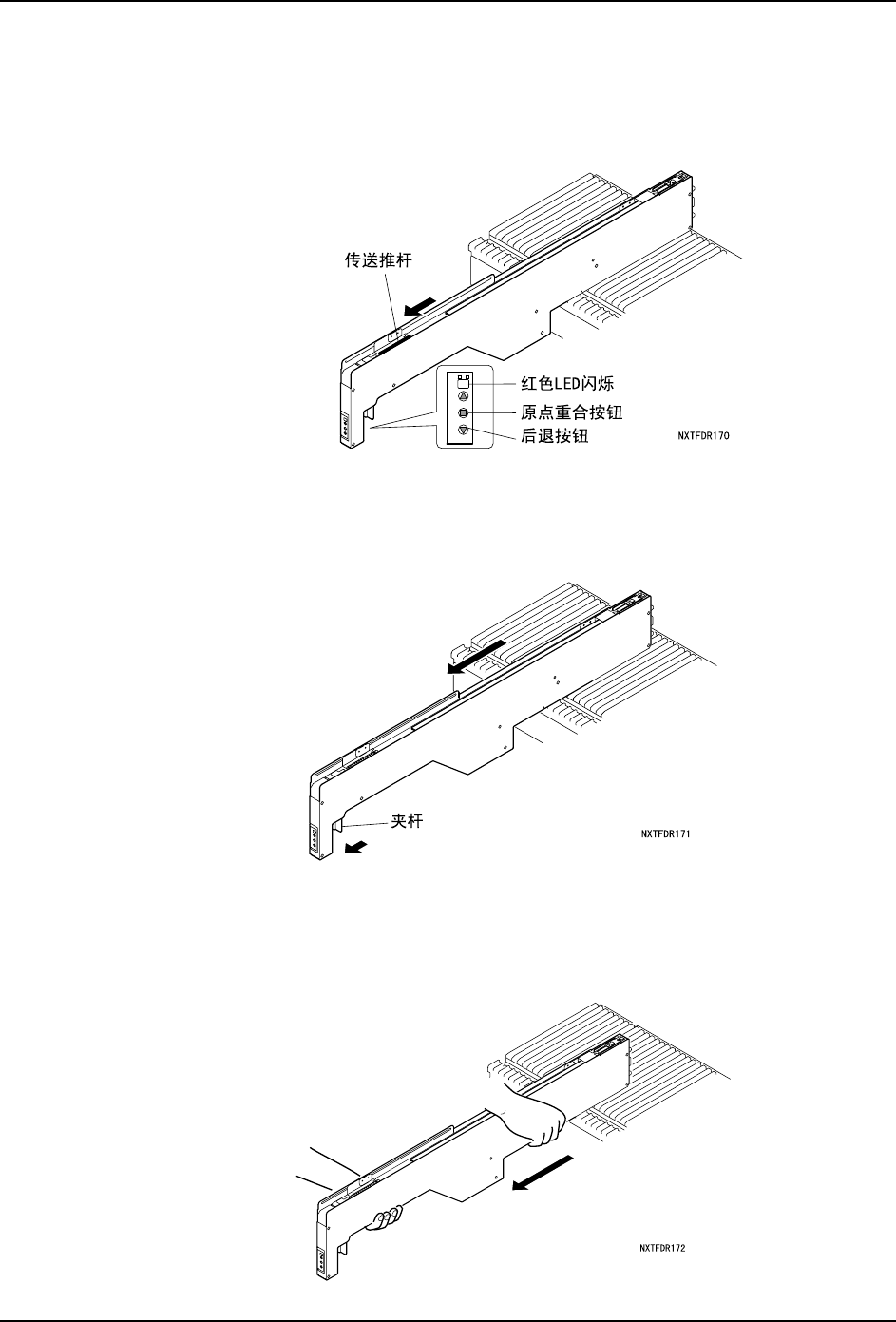

1. 请确认料管供料器的操作面板上的红色 LED 是否闪烁，然后确认推杆是否自动后退。
注意 ) 请不要拆下绿色或黄色 LED 亮灯的料管供料器。可能干扰正在吸取元件的吸嘴，使吸嘴破损。
备注 ) 当发生影像处理错误或吸取失败时，传送推杆不会自动后退。此时，请按下错误解除按钮后，
再按下后退按钮使传送推杆后退。
2. 握紧夹杆，拉出料管供料器。
注意 ) 在拆下供料器时，务必先握紧夹杆然后拉出供料器。不握住夹杆用力拉供料器可能会导致接插
件的接触不良及供料器内的电路板破损。
3. 接着，请托住料管供料器的前方，拉出供料器。
注意 ) 为了防止落下，在拉出时，请用力握住料管供料器。
