QD027-17 4. 生产 NXT 系统手册 113 有关电路板停止位置补正的异常 说明在使用电路板停止位置补正 功能时所发生的异常及其对策 1. 电路板轮廓的测出失败时 操作画面上显示异常向导。 对策 在拉出模组后， 请去除所指示的通 道的低反射板上附着的污垢。 按下 MONITOR 按钮后，就能够确认影像的 状态。比较电路板与背景 （ 低反射板）如果有对 比度小的部分时，请按照以下变 更 Job 的设定并进行对策。 a. 取入对比…
4. 生产 QD027-17
112 NXT 系统手册

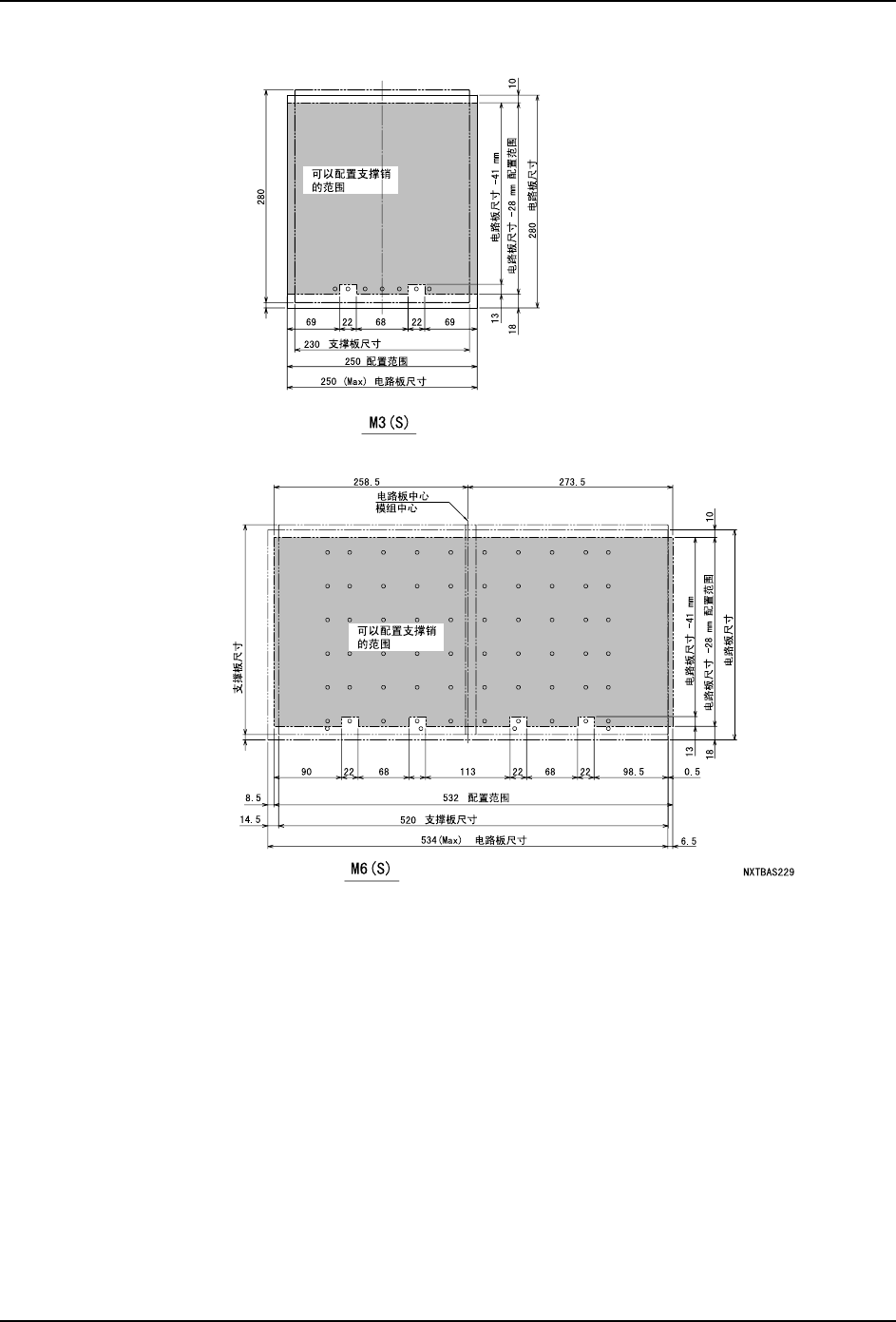

对应手动支撑销的支撑板的情况
22
7
7
QD027-17 4. 生产
NXT 系统手册 113
有关电路板停止位置补正的异常
说明在使用电路板停止位置补正功能时所发生的异常及其对策

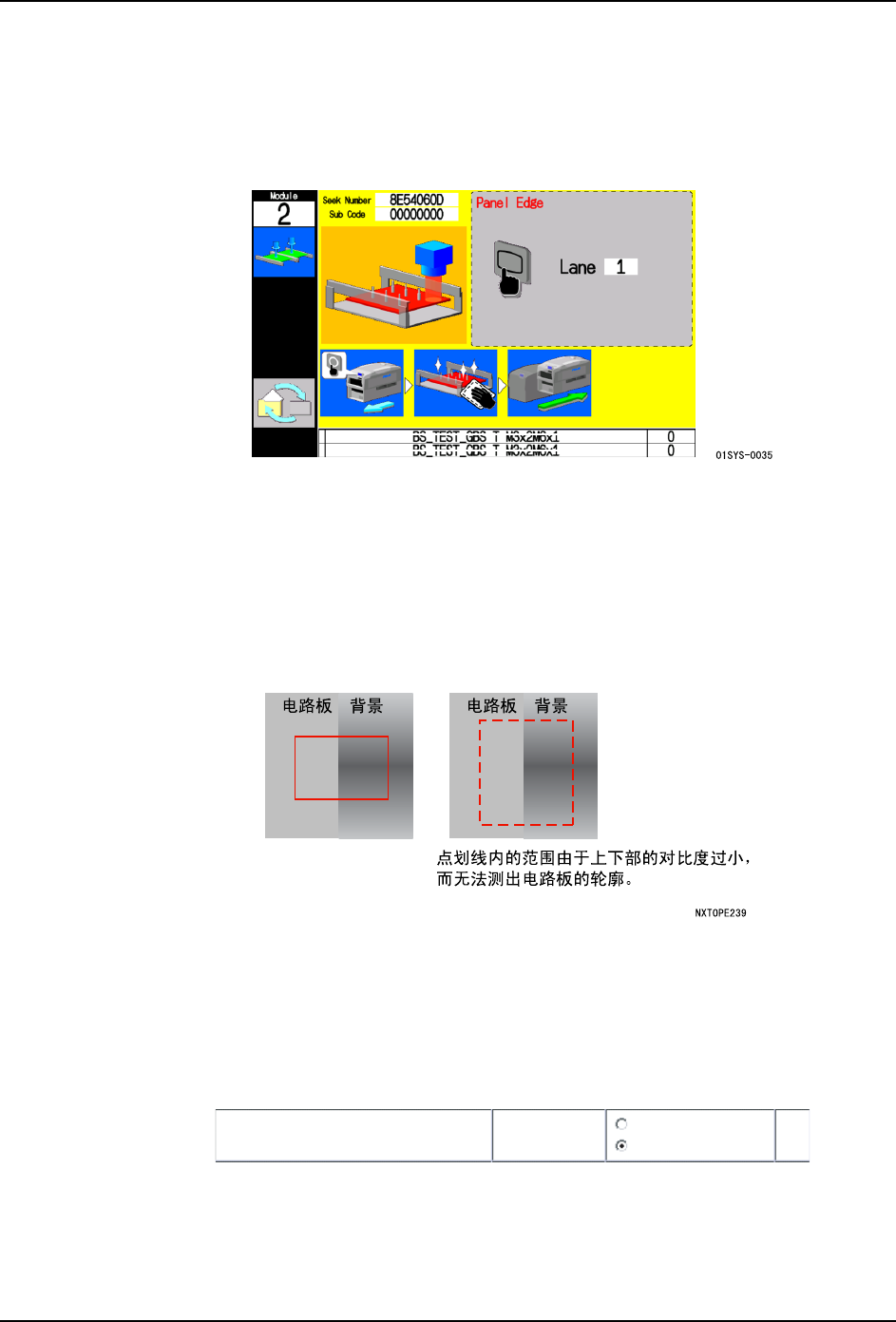

1. 电路板轮廓的测出失败时
操作画面上显示异常向导。
对策
在拉出模组后，请去除所指示的通道的低反射板上附着的污垢。
按下 MONITOR 按钮后，就能够确认影像的状态。比较电路板与背景 （低反射板）如果有对
比度小的部分时，请按照以下变更 Job 的设定并进行对策。
a. 取入对比度大的部分。
b. 将取入范围变小。
2. 设定 F 定位点读取异常时的电路板再定位
在 [ 机器功能设定 ]-[F 定位点读取设定 ] 中能够设定在 F 定位点读取失败时是否进行电路
板再定位。
如果电路板的停止精度良好，定位点读取异常的原因只是定位点脏时，请关闭该功能。初始
值为 [ 功能 ON]。
另外，电路板停止位置补正 （F 定位点、电路板轮廓）为有效时，不进行电路板再定位。

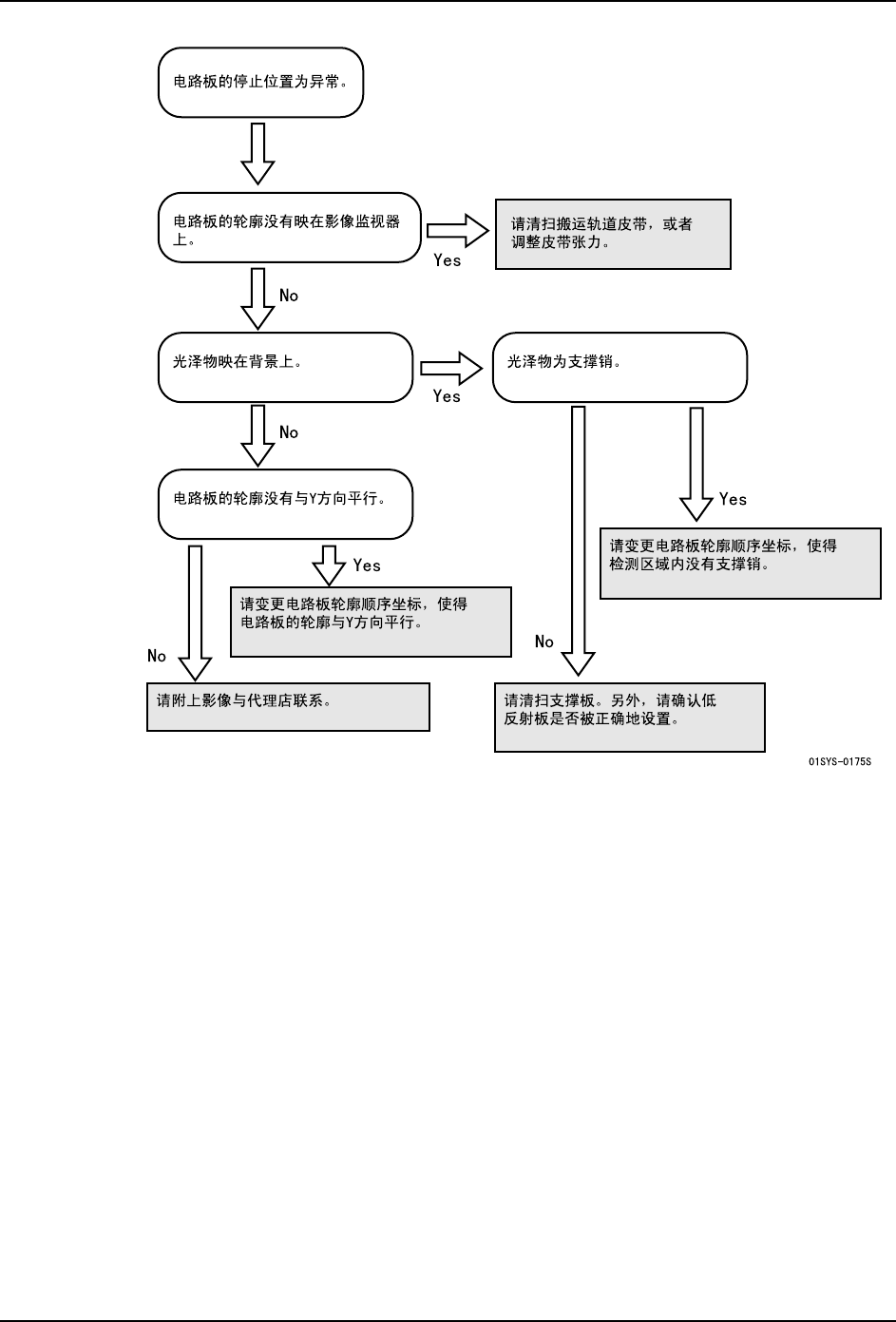

3. 如果停止位置的补正不完善时
即使进行了 2 次补正动作，但是停止后的电路板的轮廓超出设定值的± 0.5mm 时，显示错误
画面和 Seek Number 8E56。请进行以下的对策。
01SYS-0154E
Fiducial mark recovery
ON
ON
OFF
4. 生产 QD027-17
114 NXT 系统手册
