5. 换线 QD027-17 212 NXT 系统手册 3. 安装吸嘴置放台时，将吸嘴置放台左侧的红色手柄向模组的前方倾倒， 将吸嘴置放 台后 方的突起部挂靠到吸嘴更换器上 ，向前方推压吸嘴置放台。 4. 将手柄返回到原来的位置。 5. 请确认吸嘴置放台是否完全安装到吸嘴更 换器主体上。 注意 在合上吸嘴置放台时，请 注意不要挤伤手指。 1 2
QD027-17 5. 换线
NXT 系统手册 211
5.10.3 治具吸嘴的安装
首先，请准备与安装在机器上的工作头相对应的吸嘴置放台。接着，请准备与吸嘴头数相等
的治具吸嘴并按照以下的步骤安装治具吸嘴。
1. 请卸下安装在机器上的吸嘴置放台。

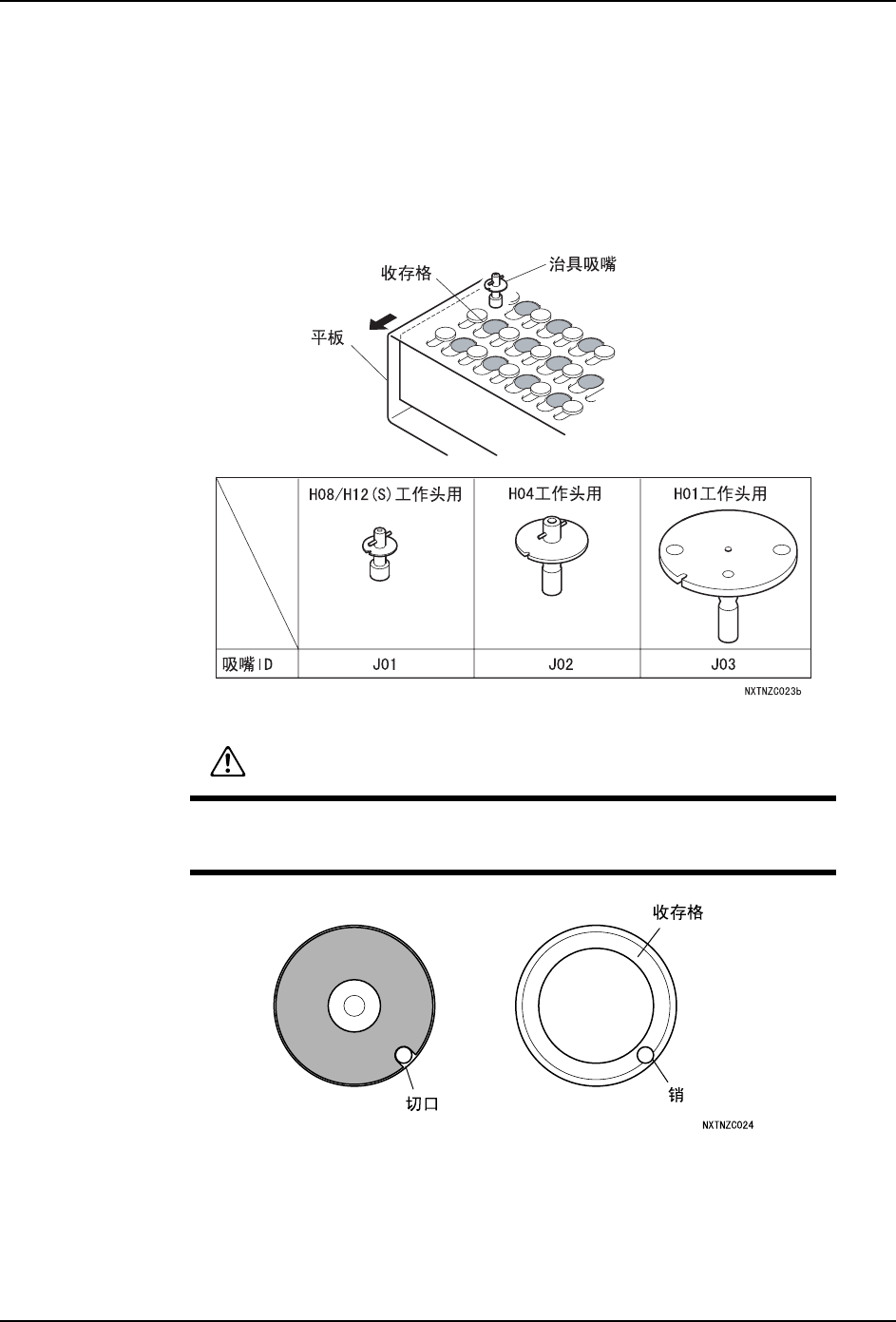

2. 移动所准备的吸嘴置放台的平板，在格子内安装治具吸嘴。与格子位置无关，请安装与
吸嘴头数相等的治具吸嘴。
注意
请将吸嘴的切口部分对准吸嘴置放台的销后放置吸嘴。如果销与切口部分
的位置不重合，就会产生吸嘴更换错误的原因。
5. 换线 QD027-17
212 NXT 系统手册

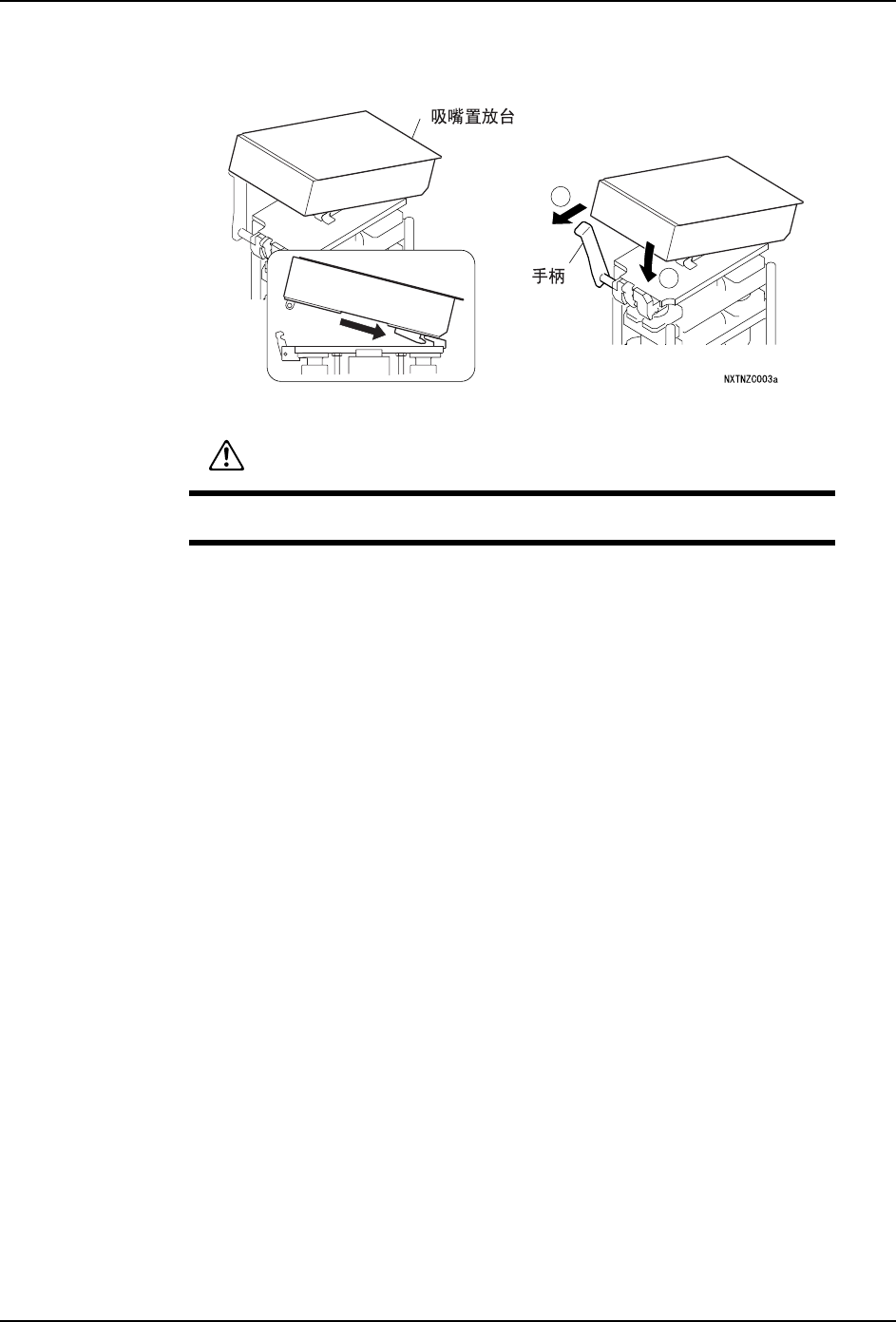

3. 安装吸嘴置放台时，将吸嘴置放台左侧的红色手柄向模组的前方倾倒，将吸嘴置放台后
方的突起部挂靠到吸嘴更换器上，向前方推压吸嘴置放台。
4. 将手柄返回到原来的位置。
5. 请确认吸嘴置放台是否完全安装到吸嘴更换器主体上。
注意
在合上吸嘴置放台时，请注意不要挤伤手指。
1
2
QD027-17 5. 换线
NXT 系统手册 213
5.11 其他的更换向导

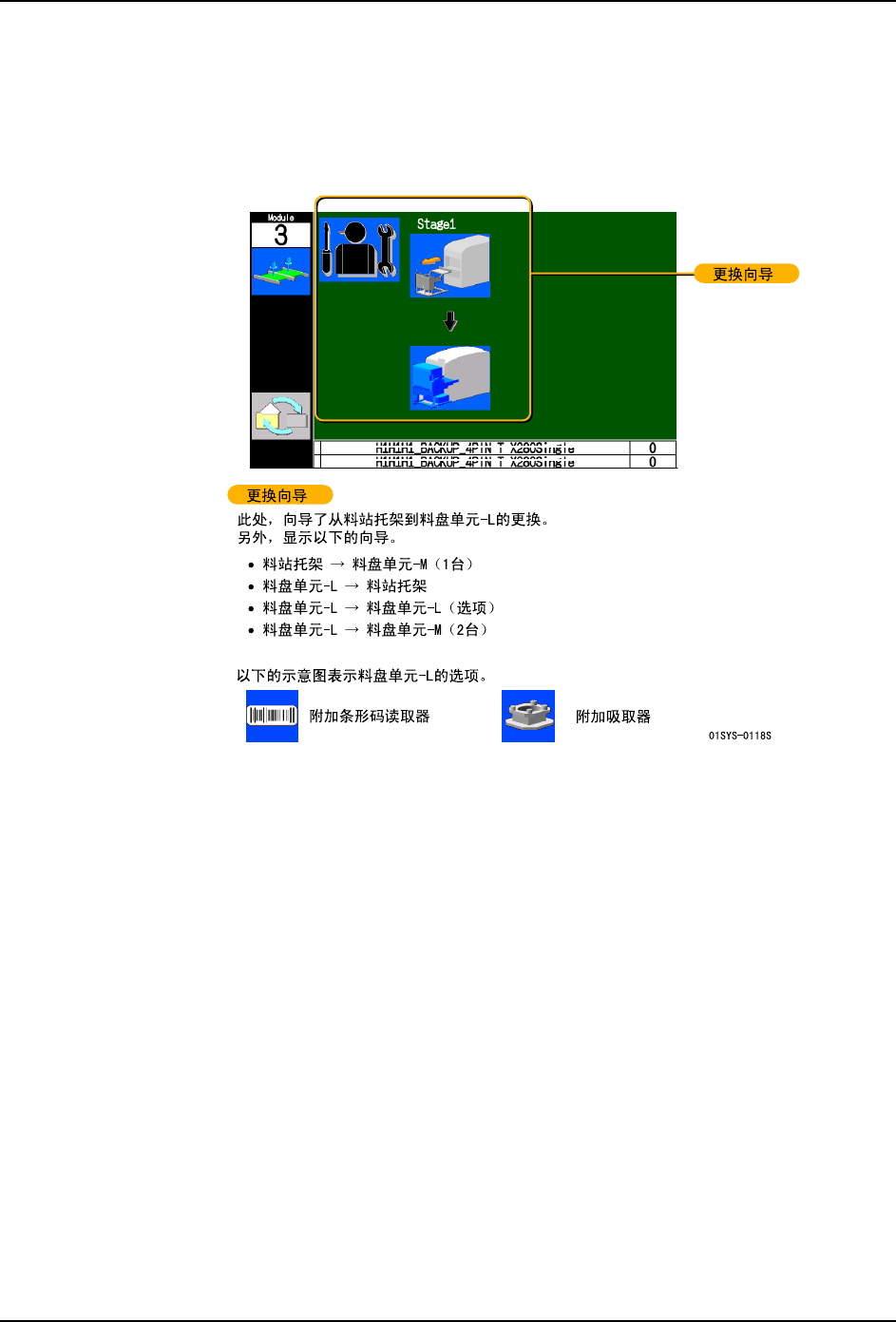

对其他的更换向导进行说明。如果此处所列举的单元的准备还没有齐备时，在接通 NXT 的电
源后，显示更换向导。
5.11.1 更换料站类型的向导
关于料站托架、料盘单元 -L、料盘单元 -M 的更换方法，请参照 [NXT 机械手册 ] 的 [5. 基
本操作 ]。
