4.7 向料盘单元 -L 补充料盘元件
向料盘单元 -L 补充料盘的方法大致分为 2 种。
·料盘单元 -L 暂时停止供应
·料盘单元 -L 无停止供应
4.7.1 暂时停止供应
在生产中，当料盘元件用完时，机器会暂时停止运转并显示料尽向导画面。请根据操作画面
的元件补充向导画面补充料盘元件。
此时，Fujitrax configuration 设定为 [Verify ON] 与 Fujitrax configuration 设定为
[Verify OFF] 的向导画面或更换步骤是不同的。
[Verify ON] 时

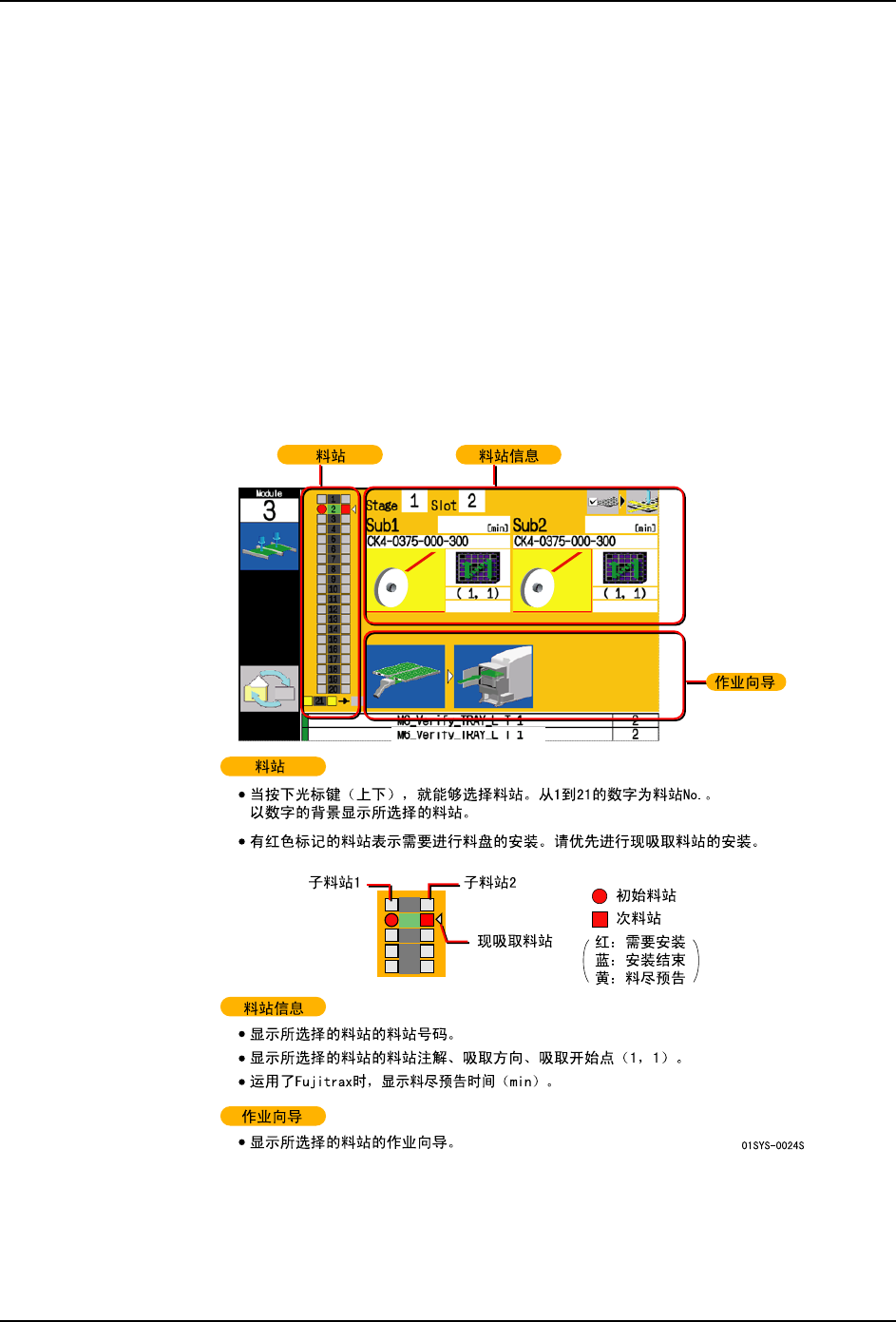

请确认元件补充向导画面。
1
2
3
4
5
QD027-17 4. 生产
NXT 系统手册 61

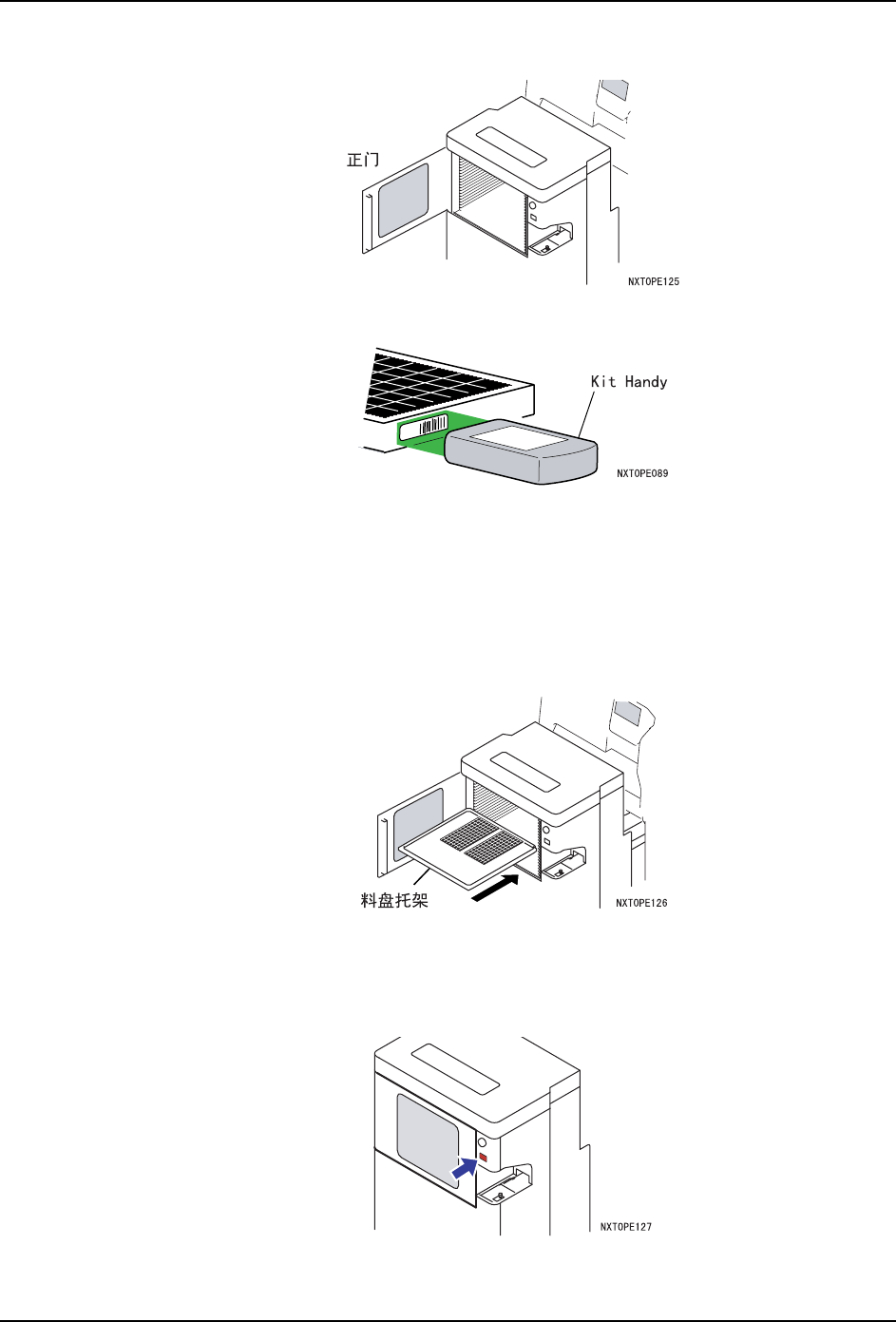

1. 打开料盘单元 -L 的正门。
2. 请使用 KIT Handy 进行新料盘的验证检查。
a. 在 KIT Handy 画面上选择补充对象的料站。
b. 使用 KIT Handy 进行元件条形码或者 DID 的扫描。
备注 ) 关于料盘的验证检查，请参照 [Fujitrax Verifier 操作手册 ] 的 [29. 料盘验证操作步骤 ]。
备注 ) 扫描后，通过将最初被吸取元件的 X, Y 坐标输入到 KIT Handy 中，能够指定料盘的元件的吸
取开始点。详细内容请参照 " 4.10.2 料盘元件吸取点的指定 "。
3. 一边确认操作向导画面一边将料盘托架安装到正确的料站位置上。
注意 ) 在将料盘托架安装到料盘箱内时，在不产生冲击下将料盘托架放入最里面。
4. 如果有其他料站的料盘更换向导，请重复上述 2. 项和 3. 项。
5. 请关闭正门，按下 SUPPLY COPLT 按钮。
备注 ) 请轻轻关闭正门，使料盘单元 -L 不受到冲击。
