7. 附加软件 QD027-17 264 NXT 系统手册 4. 在各个项目上进行必要的设定。 在选择 1 台以上的模组时， 各个模组的设定内容不同时， 不能同时显示各自的设定内容。 有关设定内容的详细情况，请参考 NXT 附加软件 操作手 册 （在线手册） 。 5. 设定结束后单击 [ 对机器的设定 ]， 将新的设定内容传送给机器。 传送中操作画面 变为显 示传送。结束设定的传输后，显示传输结束信息。 其他也有必要变更的设定项目时，从…
QD027-17 7. 附加软件
NXT 系统手册 263
4. 设定结束后单击 [ 对机器的设定 ]，将新的设定内容传送给机器。传送中操作画面变为显
示传送。设定的传输结束后，显示传输结束信息。其他也需要变更设定项目时，从选择
框中选择符合设定项目的种类。
5. 结束所有的设定变更的传输后，单击 [ 关闭 ]。

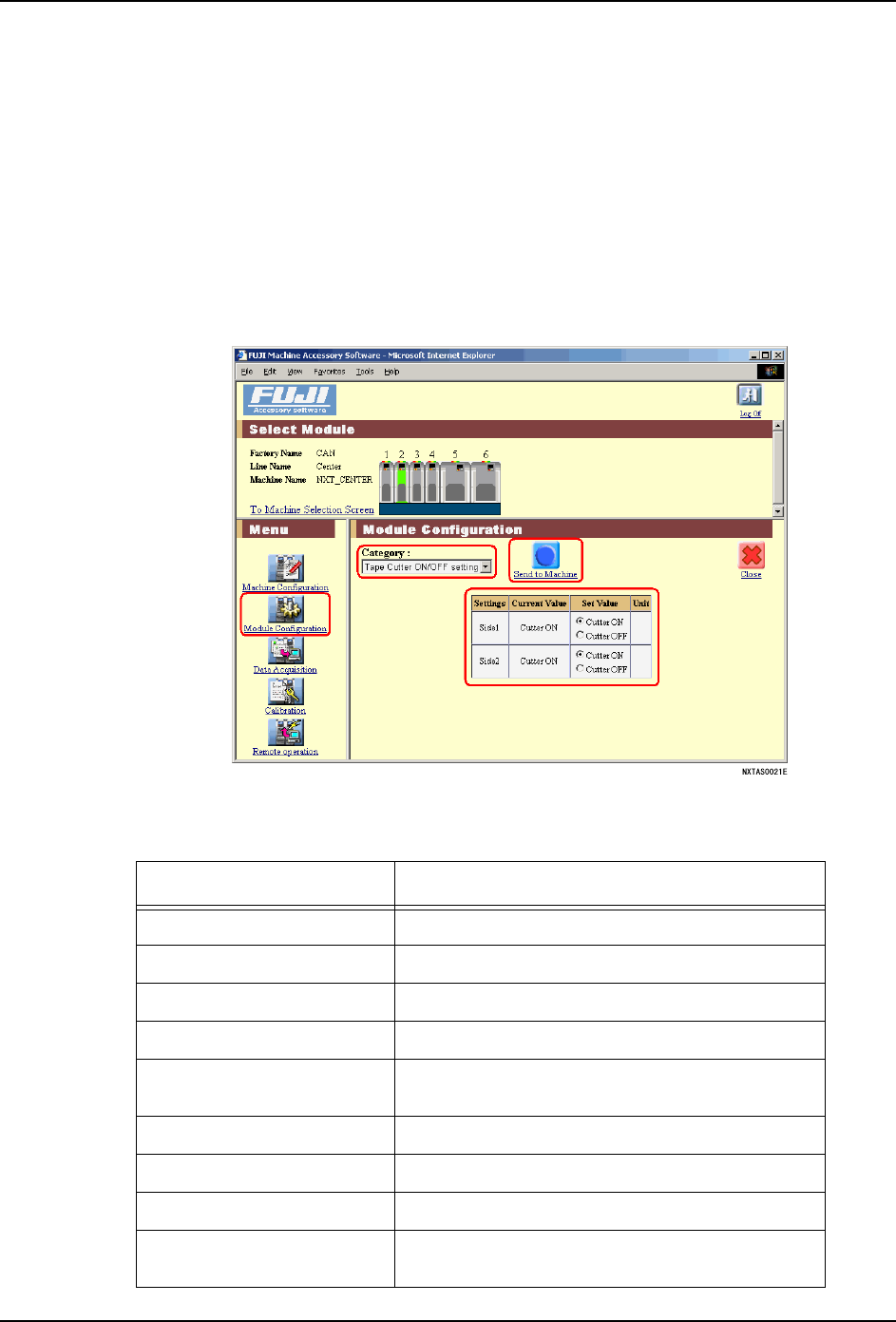

7.11.3 模组单位的功能设定
在此设定的内容仅仅反映到选择的模组中。
1. 选择进行设定的模组 （可以几台）。
2. 从 [ 菜单 ] 中单击 [ 模组功能设定 ] 后，附加软件和机器之间进行通信，附加软件接收
机器信息。接收机器信息后，显示机器功能的设定画面。
3. 从 [ 种类 ] 的选择框中选择变更设定项目的种类。选择种类后，在一览表中显示的内容
与所选择的种类相一致而自动地被变更。
种类 说明
搬运轨道驱动滑轮指定 进行带齿滑轮 /V 滑轮的指定。
电路板停止位置修正 设定电路板停止位置的修正量。
故障时应用指定 设定进行通常运转或者搬运运转。
废料带切刀 ON/OFF 指定 设定是否使用料带切刀切断料带。
料盘吸取点指定 设定从料盘单元的不同的料盘位置上吸取元件时
的吸取位置 （行和列）。
先行贴装元件高度设定 设定先行贴装元件的高度值。
自动支撑销设定 进行自动支撑销的自动配置功能的 ON/OFF 设定。
供料器吸取高度设定 考虑料站的倾斜设定元件的吸取高度。
料盘吸取压入量设定 设定从料盘单元的不同的料盘位置上吸取元件时
的压入量 （Z 轴下方）。
7. 附加软件 QD027-17
264 NXT 系统手册
4. 在各个项目上进行必要的设定。在选择 1 台以上的模组时，各个模组的设定内容不同时，
不能同时显示各自的设定内容。有关设定内容的详细情况，请参考 NXT 附加软件操作手
册 （在线手册）。
5. 设定结束后单击 [ 对机器的设定 ]，将新的设定内容传送给机器。传送中操作画面变为显
示传送。结束设定的传输后，显示传输结束信息。其他也有必要变更的设定项目时，从
选择框中选择符合设定项目的种类。
6. 结束所有的设定变更的传输后，单击 [ 关闭 ]。
Profiler 用的电路板 ID 的
读取条件设定
设定亮灯方法及快门速度。
吸嘴统计异常的设定 进行异常时吸嘴切换的 ON/OFF 设定。
料盘吸取器设定 指定是否使用料盘吸取器。
注意 ) 如果附件的设定和 Job 的设定中都没有使用料
盘吸取器，请注意不能使用料盘吸取器。
种类 说明
QD027-17 7. 附加软件
NXT 系统手册 265
7.11.4 跟踪数据的取得
在机器的使用中发生了不能解决的问题时，从机器获取跟踪数据可以有助于解决问题。
跟踪数据的获取分 2 个阶段进行。首先，从模组中用服务器获取跟踪数据，接下来，将从服
务器获取的跟踪数据用本地 PC 获取。
1. 选择要获取跟踪数据的模组或者基座。选择基座时，所有的模组被选择。此外，选择模
组时，单击基座后，模组选择被删除。选择模组 （可以几台）后，就会使 [ 获取机器信
息 ] 变为有效。
2. 单击 [ 获取机器信息 ] 后，显示 [ 获取机器信息 ] 画面。

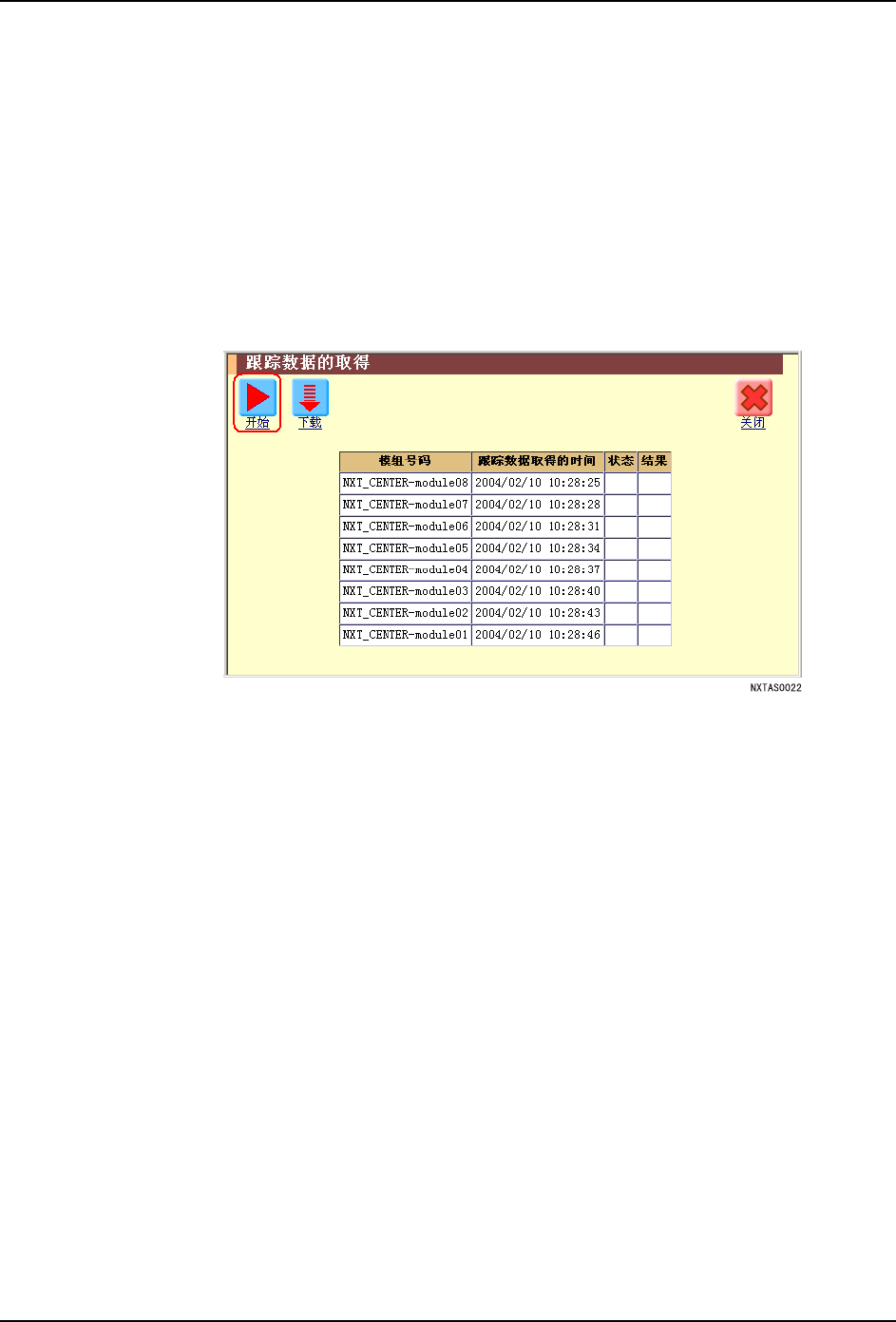

3. 单击 [ 获取跟踪数据 ] 后，显示出以前所选择的跟踪数据的项目的一览表。
4. 单击 [ 开始 ] 后，进行最新事件的跟踪数据的生成。在这里通过选择项目获取被生成的
数据。
5. 单击 [ 下载 ] 后，从附加软件服务器中将获取的跟踪数据下载到当前使用的 PC 中并显示
服务器上的跟踪数据的一览表。
6. 单击要下载的文件的文件名后，显示出 [ 文件的下载 ] 对话框。
7. 选择 [ 将这个文件保存到磁盘中 ]，单击 [OK]。
8. 在显示的 [ 另存为 ...] 对话框上，指定文件保存处的文件夹。此时，根据需要输入新建
文件名。
9. 指定文件保存处的目录后，单击 [ 保存 ] 后，选择的文件以指定的文件名保存到指定目
录中。
10.上述的操作结束后，单击 [ 关闭 ] 后，就会返回到 [ 获取跟踪数据 ] 画面。
