4. 生产 QD027-17 126 NXT 系统手册 4.10.19 机上跟踪数据暂时保存功能 通过机上操作暂时保存跟踪数据 的功能。 发生故障等的时候， 通过立刻保存能够留下有用的 跟踪数据。 备注 ) 机上跟踪数据暂时保存功能在 NXT V3.21 以后的版本中能 够使用。 操作步骤 在运转中不能进 行操作。 当操 作画面处于 START 等待 、 指令等待、 异常解除等待的 状态， 才 能开始。 1. 请 按住操作面板的 CYC…
QD027-17 4. 生产
NXT 系统手册 125

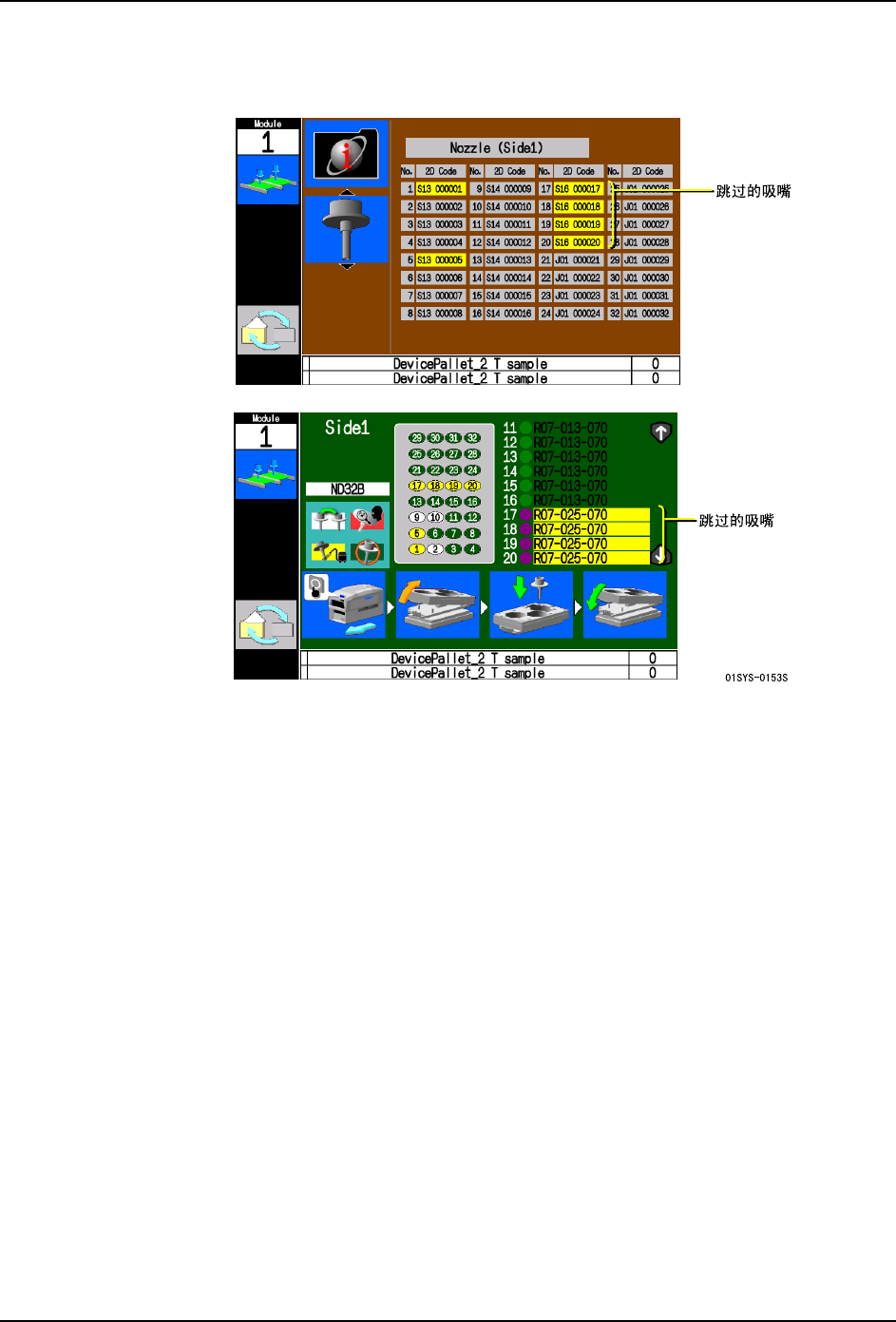

手动信息显示和换线向导显示
这些显示画面以黄色的背景色显示跳过的吸嘴。
4. 生产 QD027-17
126 NXT 系统手册
4.10.19 机上跟踪数据暂时保存功能
通过机上操作暂时保存跟踪数据的功能。发生故障等的时候，通过立刻保存能够留下有用的
跟踪数据。
备注 ) 机上跟踪数据暂时保存功能在 NXT V3.21 以后的版本中能够使用。
操作步骤
在运转中不能进行操作。当操作画面处于 START 等待、指令等待、异常解除等待的状态，才
能开始。

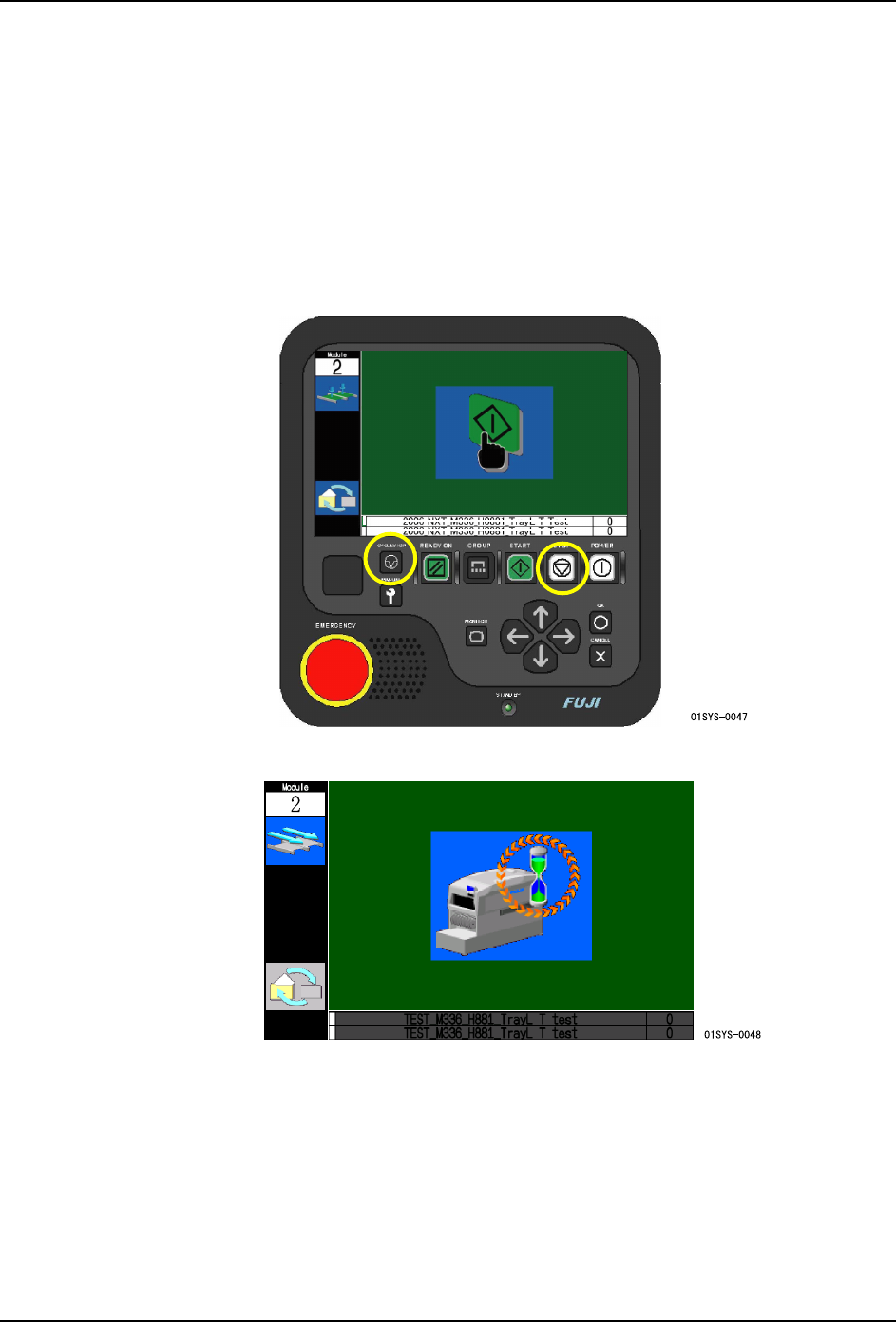

1. 请按住操作面板的 CYCLE STOP 按钮的同时，按下 STOP 按钮。
备注 ) 在保存跟踪数据中，操作画面变成如下则不能进行一切的操作。
2. 如果画面改变则暂时保存结束。请通过附加软件的操作进行跟踪数据的取得。详细请参
照 " 7.11.4 跟踪数据的取得 "。
QD027-17 4. 生产
NXT 系统手册 127
4.10.20 对应模组搬运轨道
模组搬运轨道就是能够搭载到基座上的电路板搬运轨道。在变更每条生产线上的使用模组
数及进行生产能力的调整等时，能够利用。
备注 ) 模组搬运轨道能够在 NXT V3.42 以后版本中使用。
使用该功能时，需要以下的设备。
·Fuji Flexa V2.4.1 以后（要 Fuji Flexa Module Conveyor Patch Desk for NXT）
·Fujitrax V3.05 以后版本
·模组置放台
如何在生产线上配置模组搬运轨道
在生产线上配置模组搬运轨道时，请按照以下的步骤。
1. 请将设置在对象模组的工作头上的吸嘴返回到吸嘴置放台中。实施手动指令内的吸嘴返
回指令。
2. 请从 Fuji Flexa 侧删除现生产及次生产的 Job。
3. 执行手动指令内的清扫示意图，松开模组。
4. 请关闭基座的主开关。

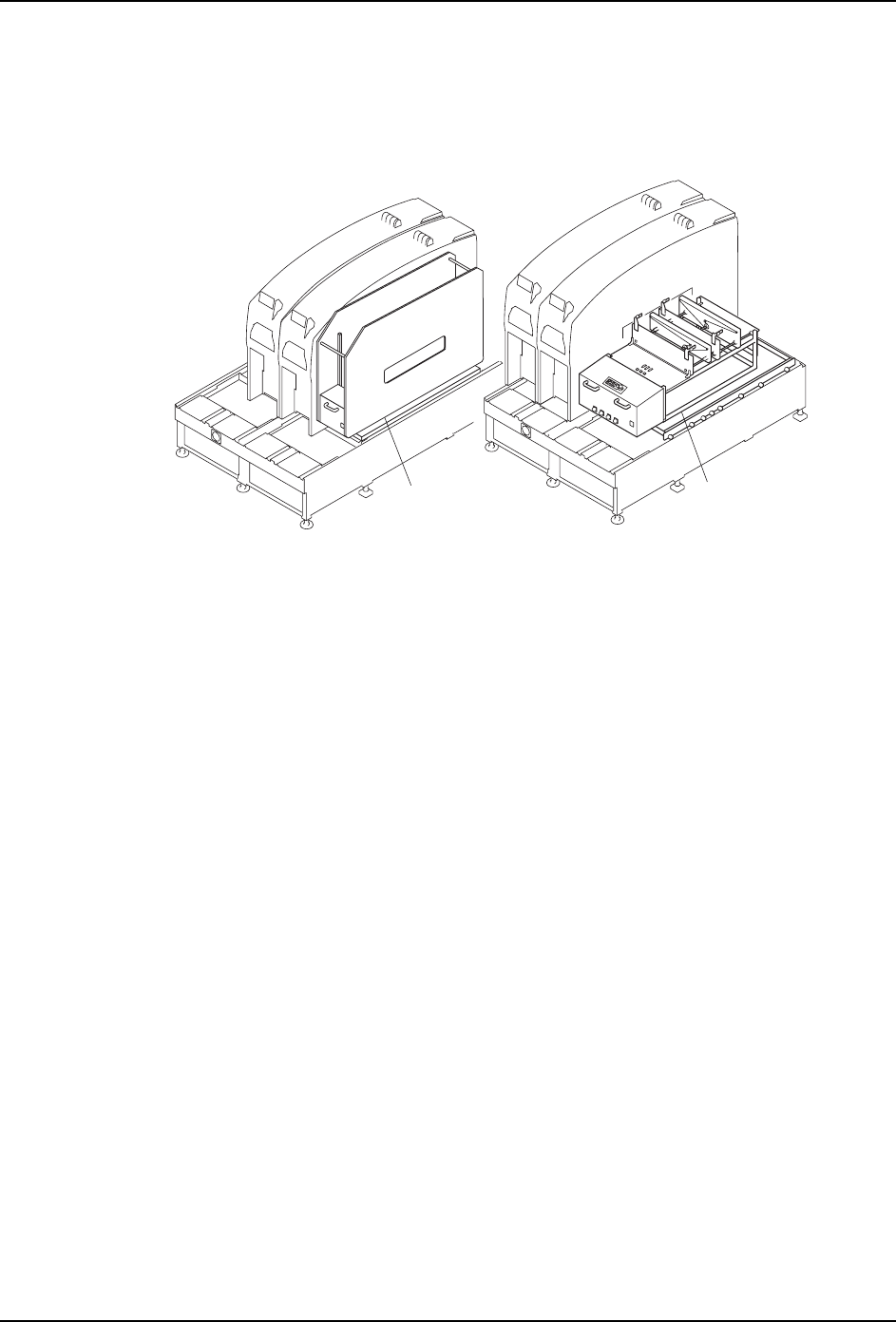

5. 请使用 MCU （模组更换推车）从基座上拉出模组后，在基座上设置模组搬运轨道。模组
搬运轨道的设置方法请参照 [NXT 模组搬运轨道使用说明书 ]。
6. 请打开基座的主开关。
7. 请在 Fuji Flexa 的生产线构成中设定模组搬运轨道，进行生产线变更通知。
·变更 Fuji Flexa 的生产线构成时，建议不要改变生产线名。改变生产线名时，请
参照后叙的 [ 切换到使用与现存不同的生产线名创建的生产线构成时的注意 ]。
·进行变更的机器的模型名如果被使用在其他的机器时，请进行变更通知，将进行
变更的生产线的状态切换到 [ 假想生产线 ]。之后，需要删除变更对象的机器并新
建机器和模型。（其他的机器没有使用相同的模型名时则不需要该作业。）
㒘ᨀ䖤䔼䘧
06!
NXTBAS248a
㒘ᨀ䖤䔼䘧
06!
