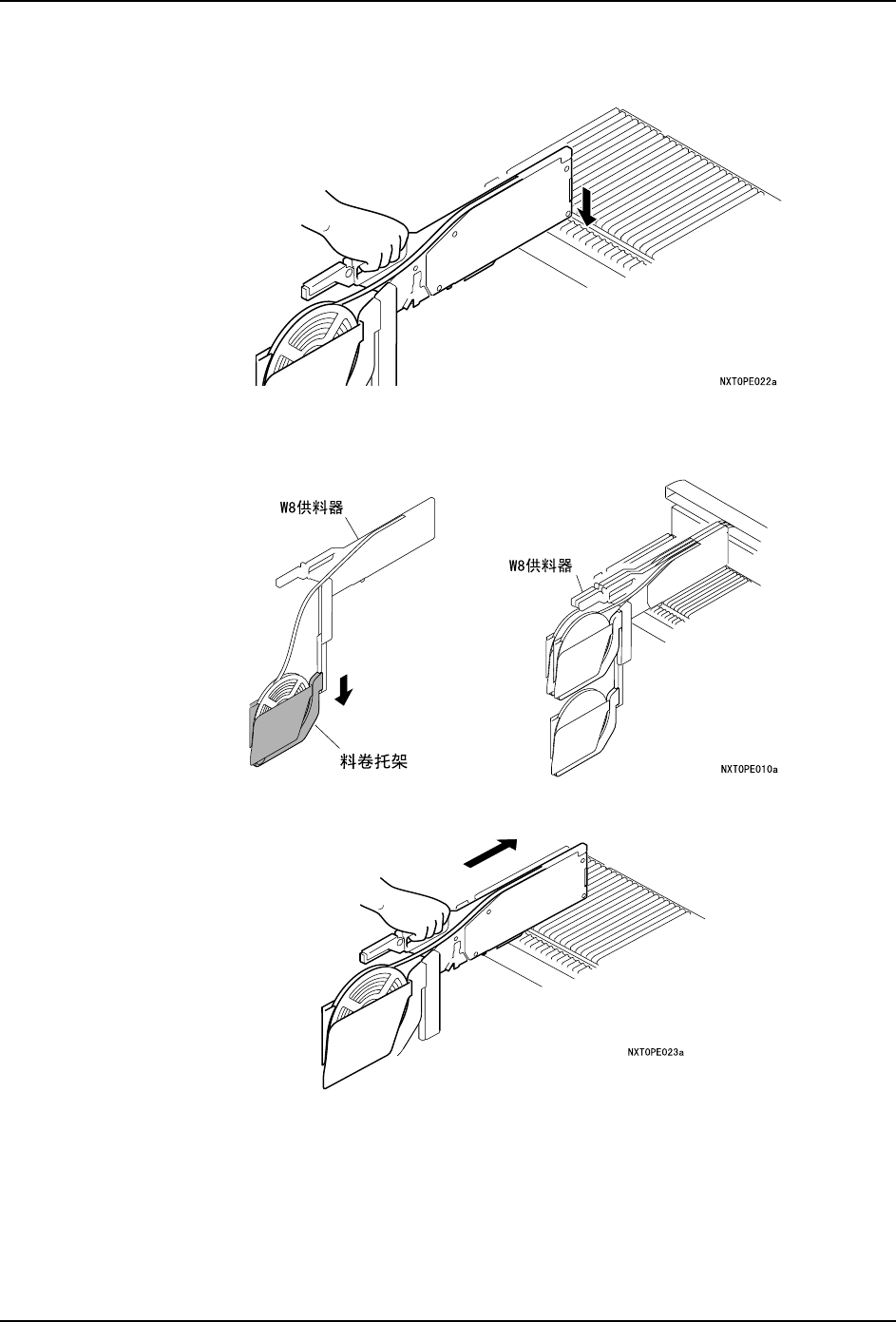

8. 将安装有新元件的供料器安放到料槽上。将供料器的先头部分放置到供料托架的料槽
上。
9. 在使用带有 7 英寸料卷托架的 W8 供料器时，请每隔 1 根将供料器的料卷托架向下拉伸。
料卷托架向下拉伸的供料器无论奇数料槽还是偶数料槽均可。
10.以这种状态水平地将供料器推入供料托架的料槽上。
QD027-17 4. 生产
NXT 系统手册 49

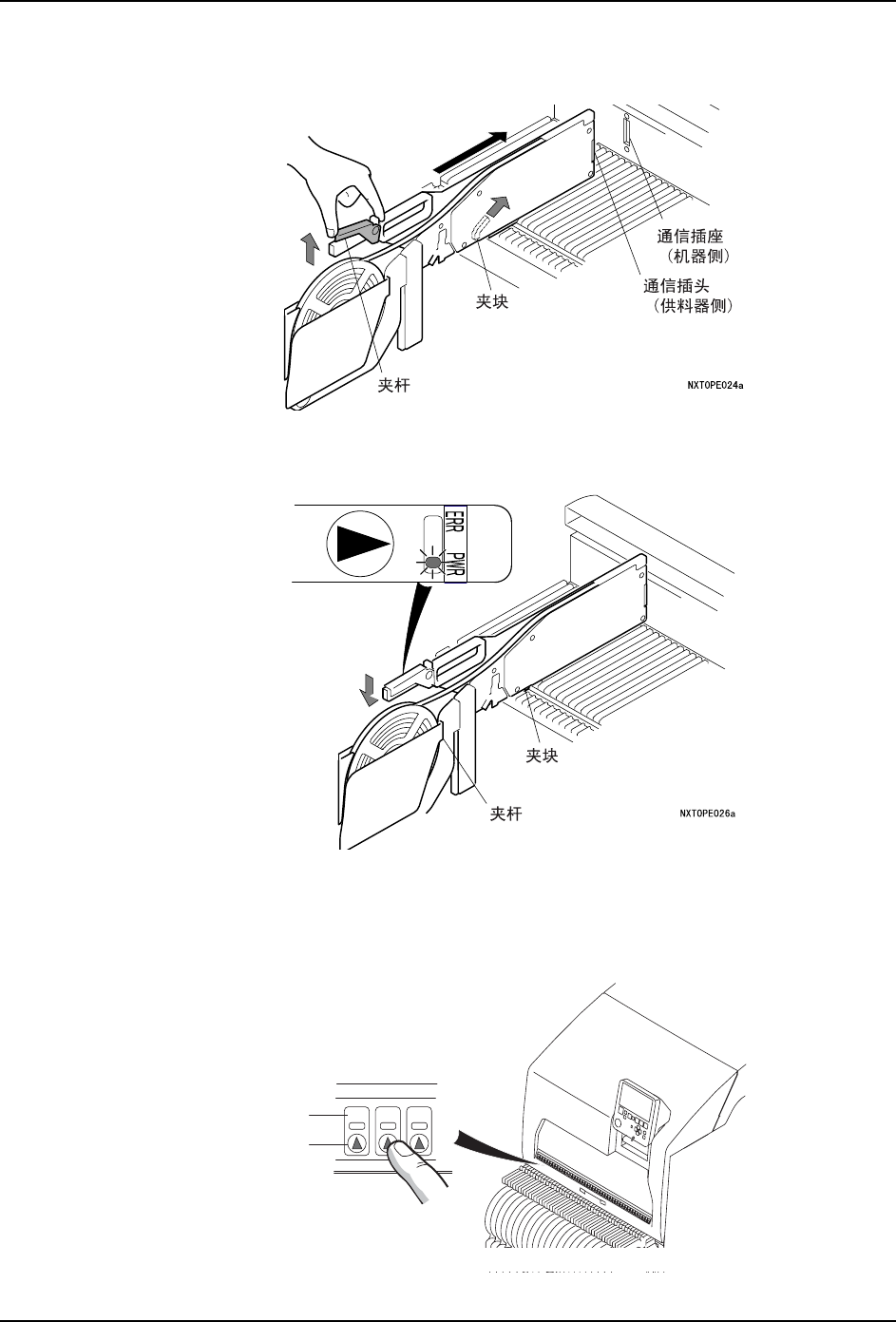

11.如下图所示抬起供料器的夹杆后，夹块被提起。在这种状态下，用力将供料器前端的通
信插头插入到供料托架一侧的插座中去。
12.放下夹杆。夹块下降供料器被锁定，供料器的电源处于 ON。此时，请确认供料器的 "PWR"
LED 灯亮。
备注 ) 如果供料器被完全插到最里面，但夹块的锁定没有实际进行，就会造成设置在夹块部的传感器
没有打开，由于没有电源供应，PWE LWD 没有变成 ON。此时不能使用供料器。
13.供料器的安装结束后，请按下安装了供料器的料槽 No. 的安装按钮。安装类型以及间距
正确的供料器被安装时，LED 变为绿色。
14 15 16
᭭ῑ No.
ᅝ㺙ᣝ䪂
1;723(
4. 生产 QD027-17
50 NXT 系统手册
备注 ) 使用 Fujitrax Verifier 时，不需要该操作。

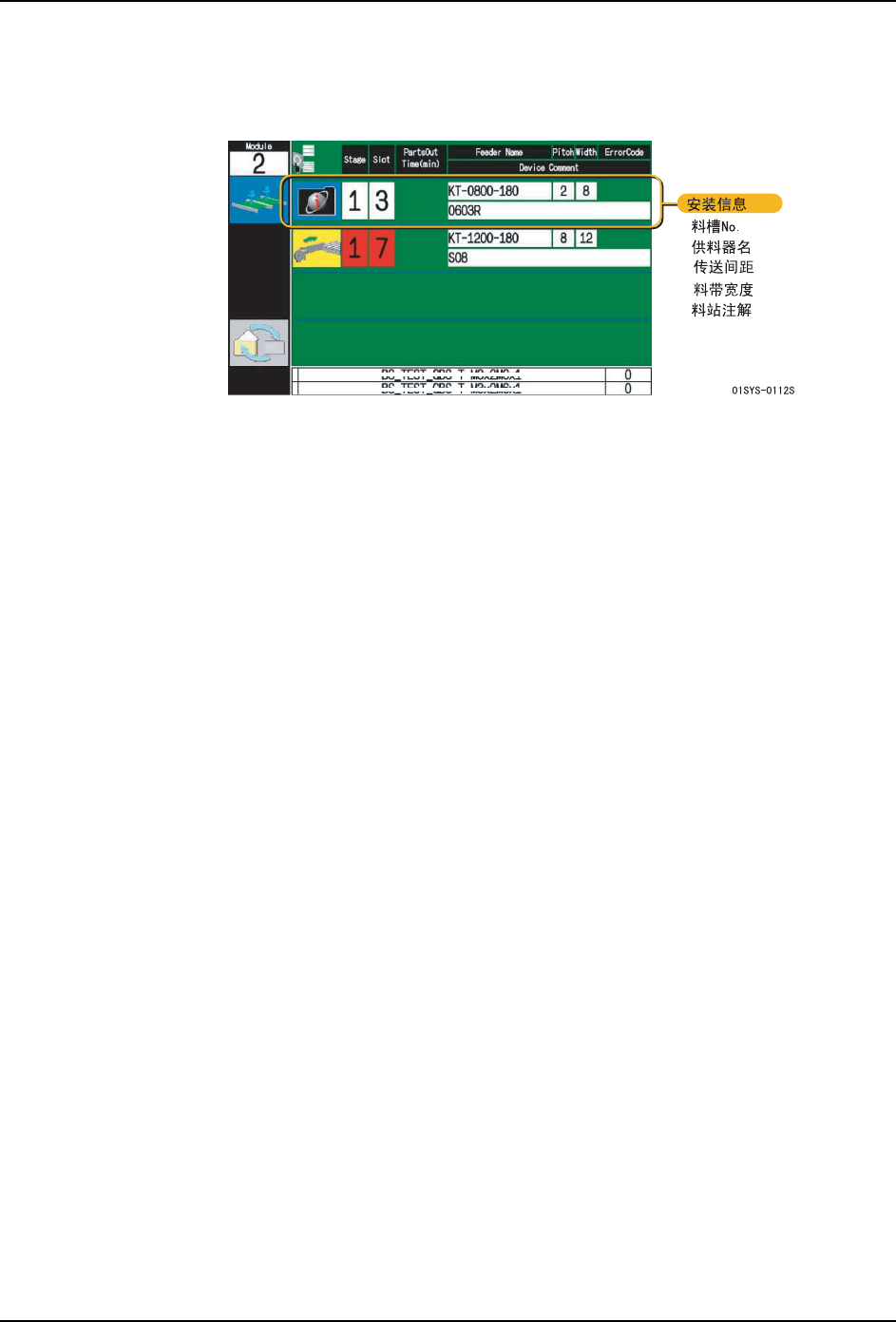

安装供料器后，当按下正面门的安装按钮后，就会在向导画面上显示安装结束的料槽信息。
再次按下后，安装信息的显示就会消失。
