QD027-17 2. 各部分的名称和功能
NXT 系统手册 19
2. 各部分的名称和功能
2.1 操作面板

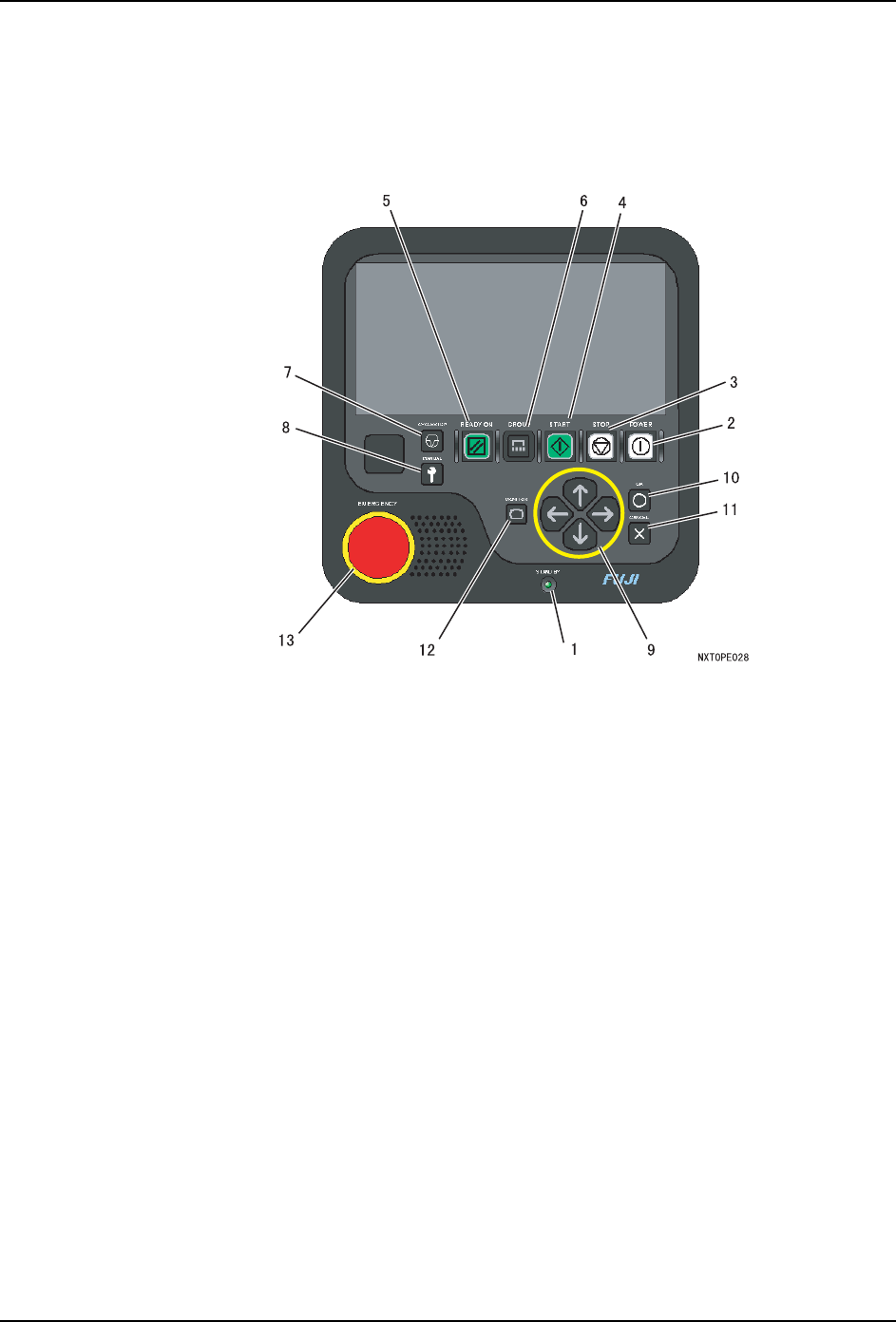

2.1.1 操作按钮
1. STANDBY ∶显示向模组供应电源的状态。
2. POWER ∶使模组处于唤醒状态，通过持续按下使模组处于睡眠状态。
3. STOP ∶以电路板为单位停止生产动作。
4. START ∶开始生产。
5. READY ON ∶解除模组的错误状态。
6. GROUP ∶同时操作几台模组。
7. CYCLE STOP ∶以动作周期停止机器。
8. MANUAL ∶进行手动模式和自动指示模式的切换。
9. 光标键：移动操作画面上的光标 ( 焦点 )。
10.OK ∶进行所选择模组的操作确认以及执行。
11.CANCEL ∶取消操作。
12.MONITOR ∶进行影像处理监视器与运转画面显示的切换。
13.EMERGENCY ∶切断模组的 200V 电源，停止运转。
2. 各部分的名称和功能 QD027-17
20 NXT 系统手册
2.1.2 操作画面
NXT 机器可以自我判断生产所必要的操作，并通过操作画面发出指令，要求操作者协助进行
必要的操作。另外，为了让操作者直观地理解各种指令和机器的状态，信息是以 [ 示意图 ]
来显示的。
■自动指示模式画面
在自动指示模式中，机器要求操作者进行以下画面上所必要的操作。
各区域的说明
A: 向导显示区域
显示机器的状态或者操作要求，换线或者维修保养时的作业向导。
B: 电路板有无显示区域
显示在搬运轨道上是否存在电路板。
备注 ) 实际上并没有进行电路板的检测，而是显示是否存在由软件侧识别的电路板。因此，如果操作
者执行手动指令的电路板取出，即使实际上并没有取出而是搬运轨道上留有电路板时，画面上
也显示没有电路板。
C: Job 名显示区域
显示现生产的 Job 名。上面一行表示通道 2，下面一行表示通道 1。
D: 显示生产电路板块数
显示机器已经生产的电路板的块数。
E
A
B
C
D
01SYS-0163
显示颜色 内容
白色 没有电路板
黄绿色 正在生产
绿色 生产结束
QD027-17 2. 各部分的名称和功能
NXT 系统手册 21
E: 状态区域
显示模组号码，生产以及机器的状态。
