8. NXT 软件工具 QD027-17
282 NXT 系统手册

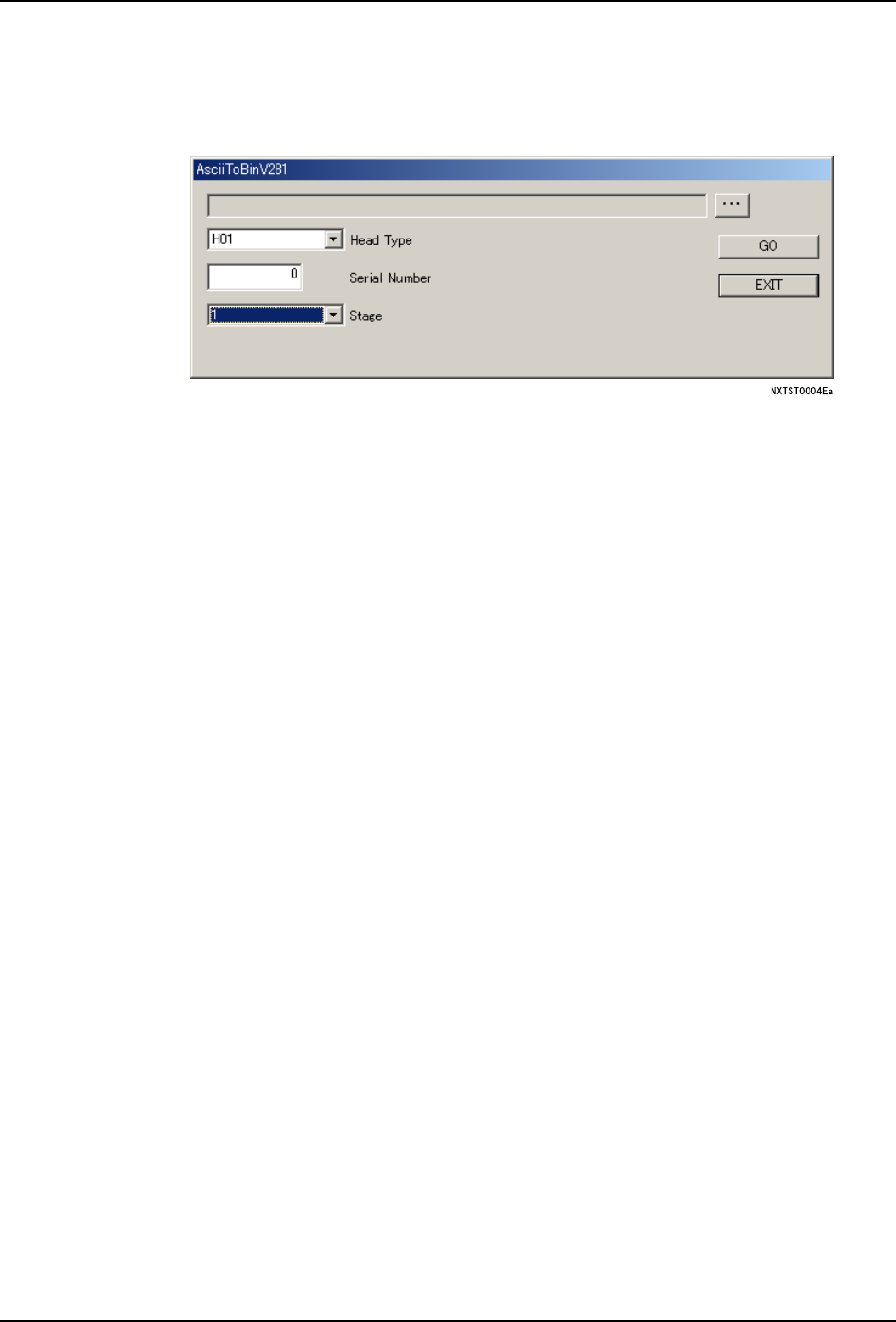

8.5 AsciiToBin32
使用这个软件，能够将 ASCII 格式化文件变换为作为工作头的最终修正文件的二进制格式文
件。
1. 将 NXT 软件 CD-ROM 插入 CD-ROM 硬驱中，从资源管理器中启动 CD-ROM。
2. 双击 [NXT] 后双击 [Tool]。
3. 双击 AsciiToBin32.exe 启动软件。
4. 单击 [...] 后。显示出供选择用的对话框。双击 PAM 的最终修正文件后，在文本框中显
示出选择文件的路径和文件名。
5. 从 [ 工作头类型 ] 选择框中选择工作头类型。
6. 在 [ 系列号 ] 文本框中输入工作头的系列号。
7. 在 [Stage] 选择框内选择相机平台。NXT 的情况，必须为 [1]。
8. 所有的数据的设定结束后单击 [GO] 时，进行文件的变换。新建文件是依据工作头类型、
系列号和平台而定的名称，与初始的文件保存在相同的文件夹内。
QD027-17 8. NXT 软件工具
NXT 系统手册 283

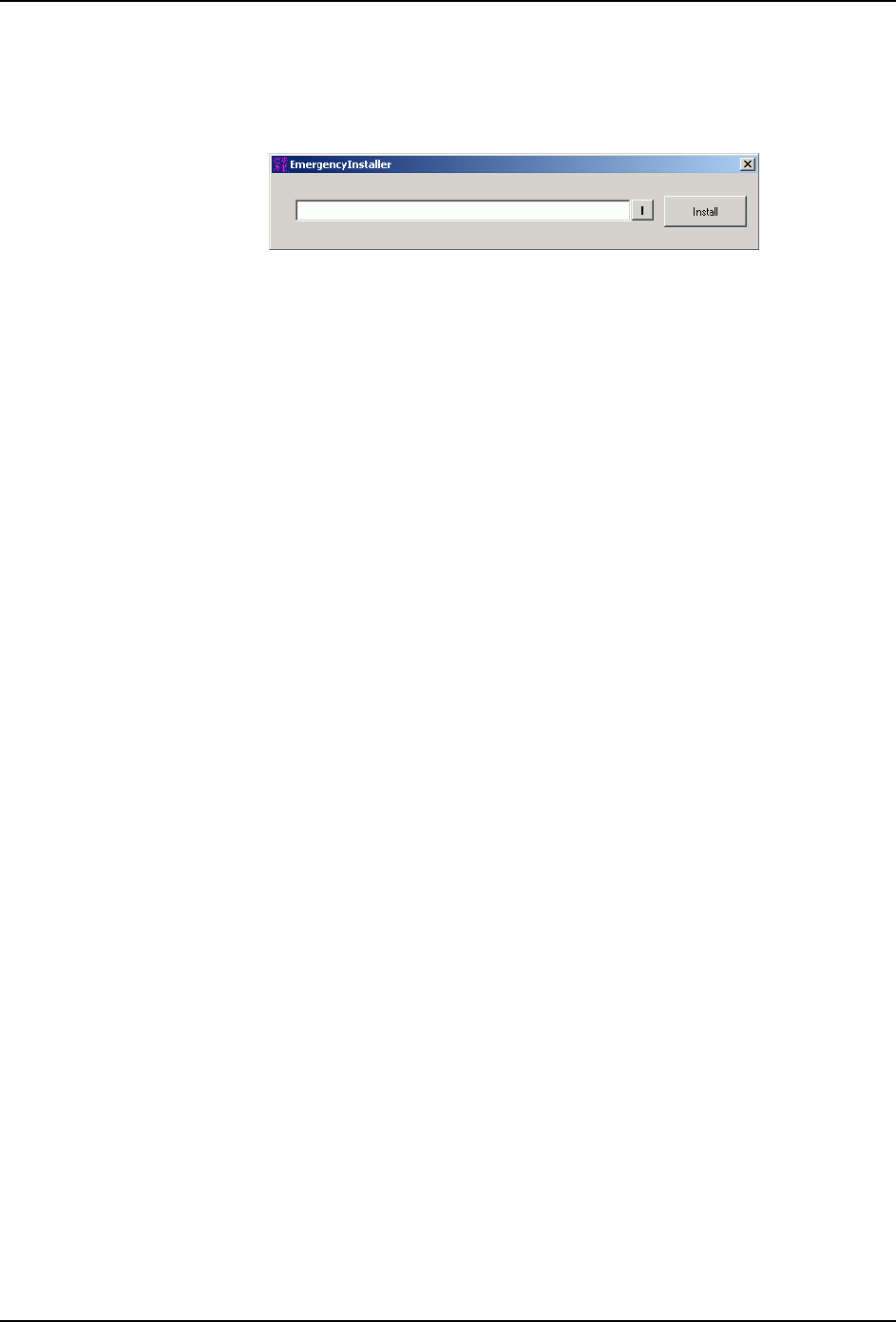

8.6 EmergencyInstaller
这个软件在 CPU 因某种原因不能正常地版本更新时使用。使用这个软件时，将 PC 与直接进
行版本更新时的 CPU 连接，使软件运行。
版本更新后，因为需要重新设定附加软件的模组功能设定，所以请事先备份设定值之后进行
以下的作业。
1. 对基座进行版本更新时，松开进行版本更新的模组或者基座 CPU 的上的模组。
2. 将 NXT 的电源变成 OFF。
3. 进行版本更新的 CPU 和 PC 之间用交叉以太网电缆连接。
4. 将 PC 的 IP 地址变更为 169.254.0.200。
5. 将进行版本更新的 CPU 上的银色的触发开关向上设置。如此设定的话，接下来将 CPU 电
源 ON 时，CPU 就湖会以 emergency mode 启动。
6. 将 NXT 的电源变成 ON。
7. 进行模组的版本更新时，在操作面板的 [STAND BY] 指示灯从闪烁转变到亮灯后，按下
POWER 按钮。接着请确认在操作画面上显示 “FUJI 画面”。如果 [STAND BY] 指示灯一直
处于闪烁，或者在操作画面上显示 “SELFCHECK FAIL MODULE”的信息时，请与 FUJI 公
司的代理店联系。
备注 ) 进行基座的版本更新时，不需要进行操作面板上的操作。
8. 将 NXT 软件 CD-ROM 插入 CD-ROM 硬驱中，从资源管理器中启动 CD-ROM。
9. 双击 [NXT] 后双击 [Tool]。
10.双击 EmergencyInstaller.exe，启动软件。
11.单击 [...]，使用显示出的对话框，指定版本更新项目的 bin 文件 （base:base.bin,
module:module.bin）的保存处目录 （默认值是
NXT\FujiInstSoft\Fuji\System\Program\System）。选择版本更新的单元的文件后单击
[ 打开 ] 时，路径和文件显示在文本框内。
12.单击 [ 安装 ] 后，将文件安装到对象 CPU 中。安装结束后，显示出信息。
13.单击 [OK]，关闭信息框。
14.将 NXT 的电源 OFF。
15.将银色的触发式开关返回到向下。
16.拆下交叉以太网电缆，再次连接原来的电缆。
17.将 PC 的 IP 地址返回到原来的数值。
8. NXT 软件工具 QD027-17
284 NXT 系统手册
8.6.1 模组 CPU 版本更新之后
需要以下的作业。
a. 矩阵数据的注册。
b. 料站倾斜数据的注册。
c. H04 工作头用元件相机的注册。
d. Job 传输。
e. 校正的重新测定指示。
f. 模组功能设定。
除此以外，请确认贴装工作头上没有安装着吸嘴和机器内没有电路板。将机器的主开关设定
在 ON 之后，请进行以下的作业。
1. 请确认对象模组的序列 No.。
2. 在执行了矩阵测定用软件的直接加载之后，请注册矩阵数据。详细请参照附加软件操作
手册 [6. 固有值的操作 ]。将主开关变成 OFF，再次变成 ON 后，矩阵数据就会被记忆到
机器上。
3. 在执行了料站倾斜测定用软件的直接加载之后，请注册料站倾斜数据和元件相机数据。
详细请参照附加软件操作手册 [12. 料站倾斜测定 ]。将主开关变成 OFF，再次变成 ON 后，
料站倾斜数据数据就会被记忆到机器上。
4. 请从 Fuji Flexa 向模组传输 Job。如果别的模组正在生产中，请作为预约 Job 传输，在
机器上切换 Job。
5. 在吸嘴置放台中请安装治具吸嘴，指定校正的重新测定。详细请参照附加软件操作手册
[6.10 如何指定校正的重新测定 ]。
6. 当按下操作面板的 START 按钮后，就会开始自动校正。
备注 ) 该操作在主开关 ON 之后，经过 30 分钟以上后请执行。因为元件相机降温需要时间。
7. 如果按照手动最终修正进行精度补正时，请实施机上 PAM，算出最终修正。详细请参照
NXT 机械手册的 [9.1 机上 PAM （贴装精度测定）]。
8. 按照电池更换前的备份，请重新设定附加软件的模组功能设定。
