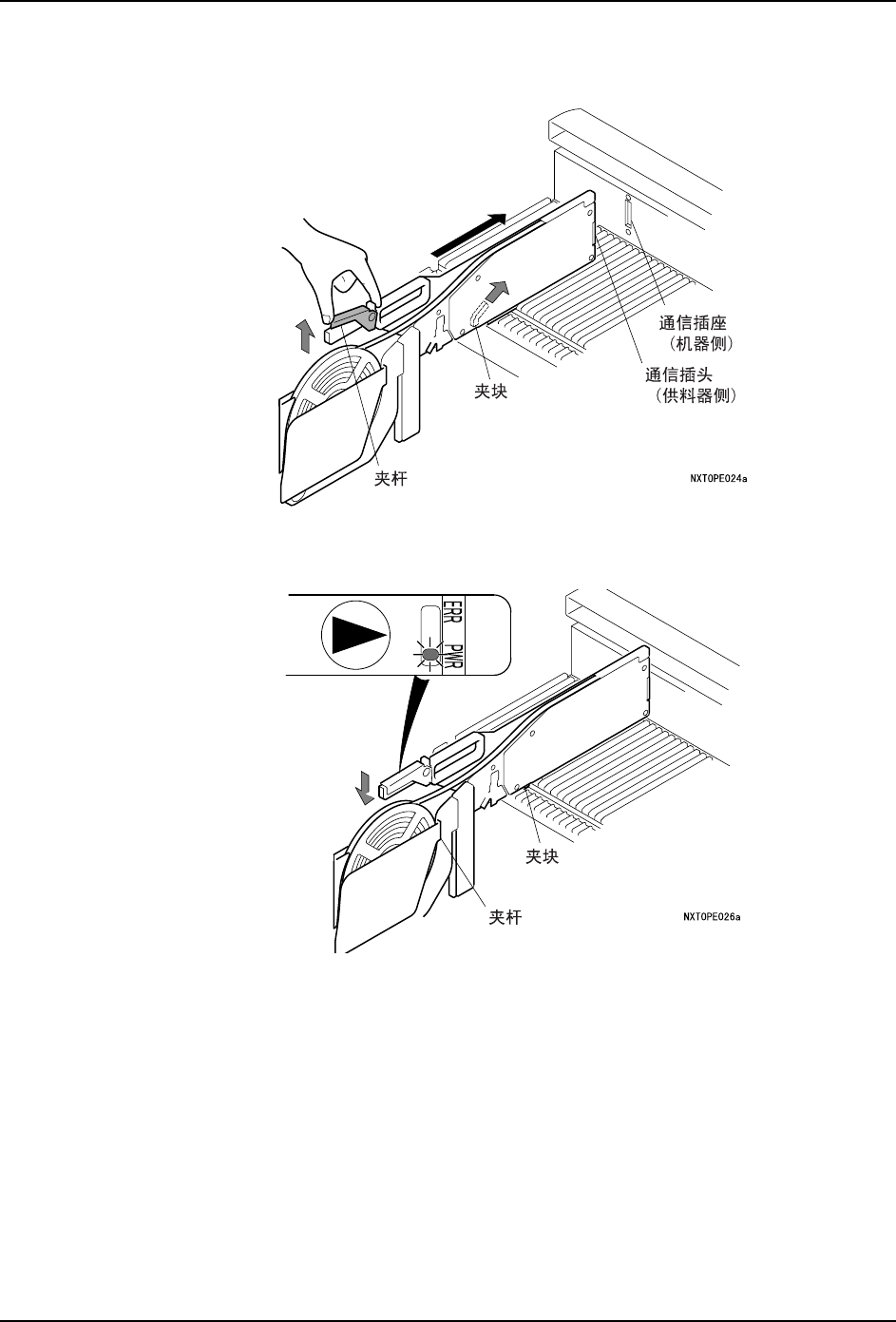

7. 如下图所示提起供料器的夹杆后，夹块被提起。在这种状态下，用力将供料器前端的通
信插头插入到料站托架一侧的插座中去。
8. 按下夹杆。夹块下降后供料器被锁定。按下夹杆后供料器的电源 ON。这时，请确认供料
器上面的 “PWR”LED 已经点亮。
备注 ) 即使供料器被完全地压入到最里面，如果夹块没有被很好地锁定时，夹块部位设置的传感器将
不能 ON，电源没有被供应，PWE LWD 不会 ON。在这种情况下不能使用该供料器。
5. 换线 QD027-17
162 NXT 系统手册
9. 供料器的安装结束后，请按下安装了供料器料站 No. 的安装按钮。安装了类型以及间距
为正确的供料器时，LED 变为绿色。
备注 ) 使用 Fujitrax Verifier 时，不需要该操作。

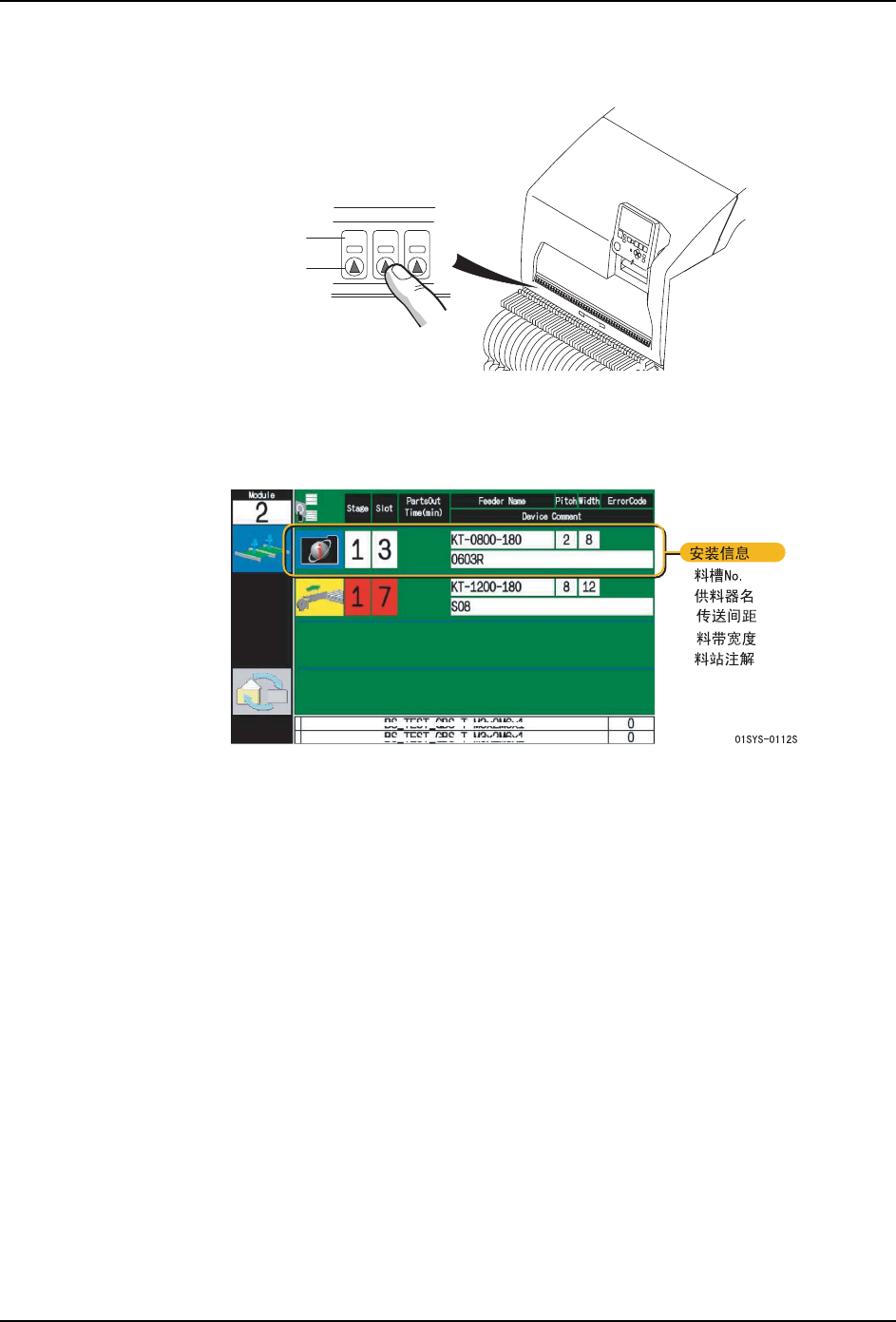

供料器安装后，当按下正面门上的安装按钮后，在向导画面上就会显示安装结束的料站信
息。再次按下后就会消去安装信息的显示。
14 15 16
᭭ῑ No.
ᅝ㺙ᣝ䪂
1;723(
QD027-17 5. 换线
NXT 系统手册 163
5.4.3 应用供料器自由配置功能时的操作
这里，对应用供料器自由配置功能时的供料器卸下和安装作业进行说明。
需要安装到料站上的供料器请在以下一个显示画面上进行确认。根据 KIT Handy 的有无及 PC
的配置位置，以最合适的方法进行确认。
a. 机器的操作画面
b. KIT Handy
c. KIT Manager
备注 ) 创建了与元件料卷间的组合信息的供料器已经准备着，而不需要进行快速验证时，请在机器的
操作画面上进行确认。一边进行快速验证一边安装供料器时，请在 KIT Handy 或 KIT Manager
的画面上进行确认。
操作画面上所显示的供料器安装向导与没有使用自由配置功能时相同。详细请参照 [5.4.1
供料器更换向导画面 ]。另外，Job 中指定的料站上已经被安装了供料器时，就会在料站号
码的地方显示 [* （星号）]。
备注 ) 如果 Job 中指定的料站上没有被安装着供料器时，显示料站号码。上述向导虽然显示了料站 9，
但是可以安装在任意的料站上。

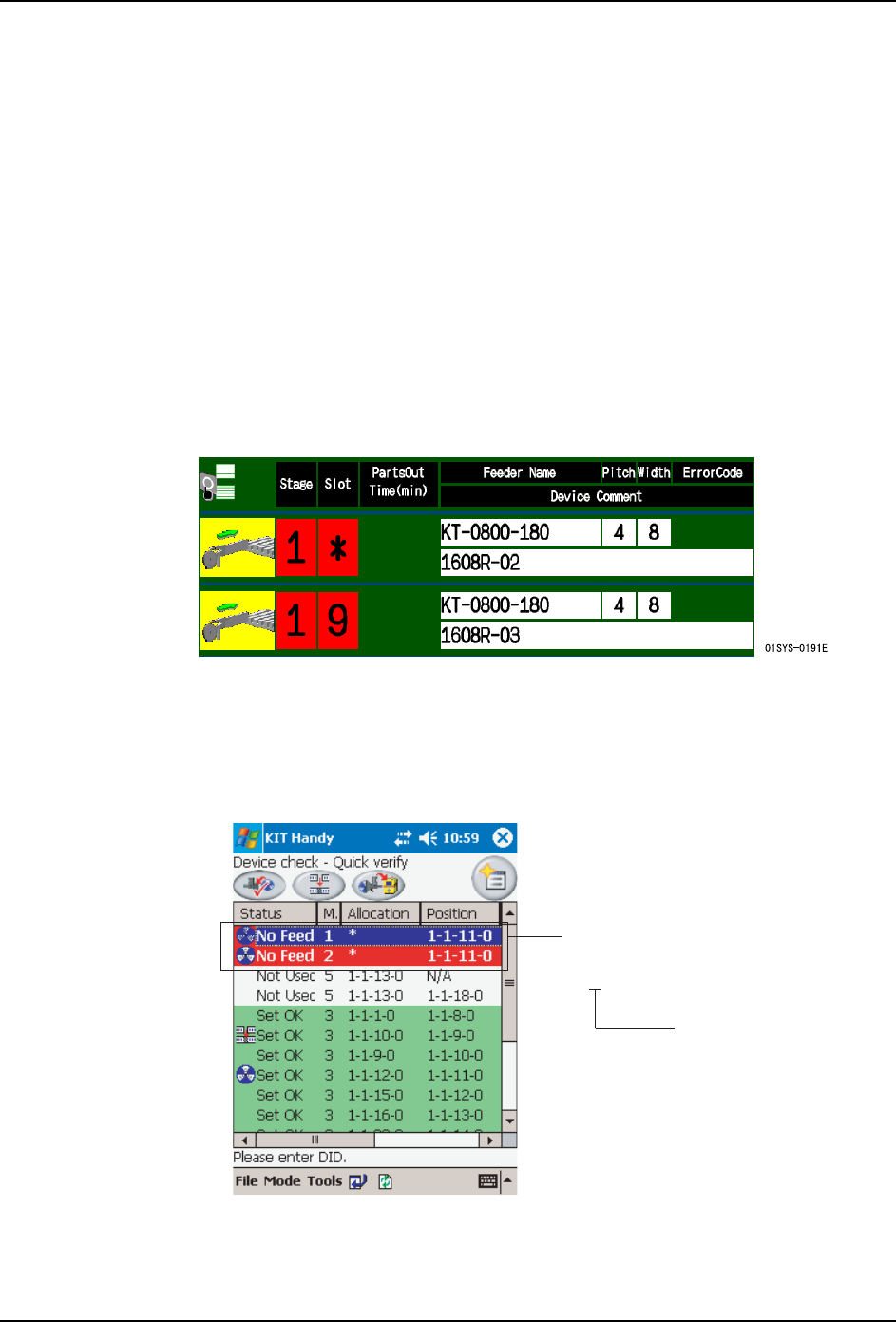

KIT Handy 上的向导可以在元件状态列表中的 [ 状态 ] 中进行确认。对于需要供料器的料站，
在 [ 现在位置 ] 上显示 [* （星号）]。如果是 KIT Manager，在列表预览中请确认 [* （星
号）] 的显示。
备注 ) 上述向导表示需要安装在 Job 中被指定在料站 11 的供料器。
6<6
6
≵᳝կ఼᭭᭭キ
᭭キোⷕ
