11.对照生产线进行 Job 优化。

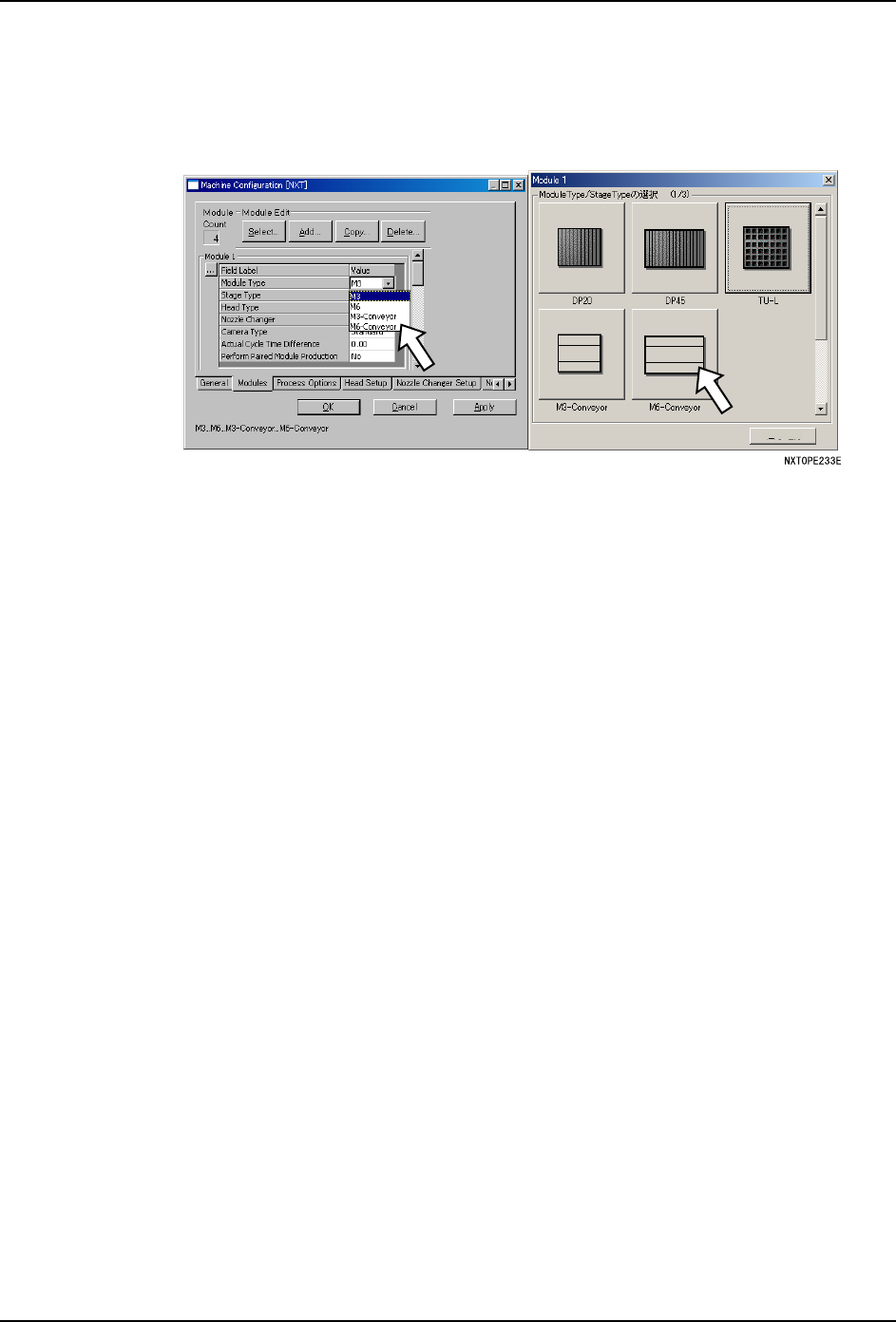

·请将设置了模组搬运轨道的位置的 [Module Type] 变更为 [M6-Conveyor]。此时，
如果将 2 台 M3(S) 模组变更为 M6(S) 模组时，按下 [ 删除 ] 按钮减去 1 台模组，
使之符合实际的模组构成。
·如果变更了模组构成，请执行优化。
12.请通过 Fuji Flexa 向机器传输 Job。
13.请调整模组搬运轨道的宽度。调整方法请参照 [NXT 模组搬运轨道使用说明书 ]。
如何从生产线上拆除模组搬运轨道
从生产线上拆除模组搬运轨道时，请按照以下的步骤。
1. 请从 Fuji Flexa 侧删除现生产及次生产的 Job。
2. 请确认模组搬运轨道上没有电路板。
3. 请关闭模组搬运轨道的电源用的电路保护器
4. 通过远程操作松开模组搬运轨道。请启动附加软件，执行[远程操作]-[模组松开]指令。
备注 ) 有可能在附加软件中显示 [6808：有无传感器异常 ]，但是不是异常，因此请继续作业。
5. 关闭基座的主开关。
Cancel
QD027-17 4. 生产
NXT 系统手册 131
6. 请在 Fuji Flexa 的生产线构成中设定模组。

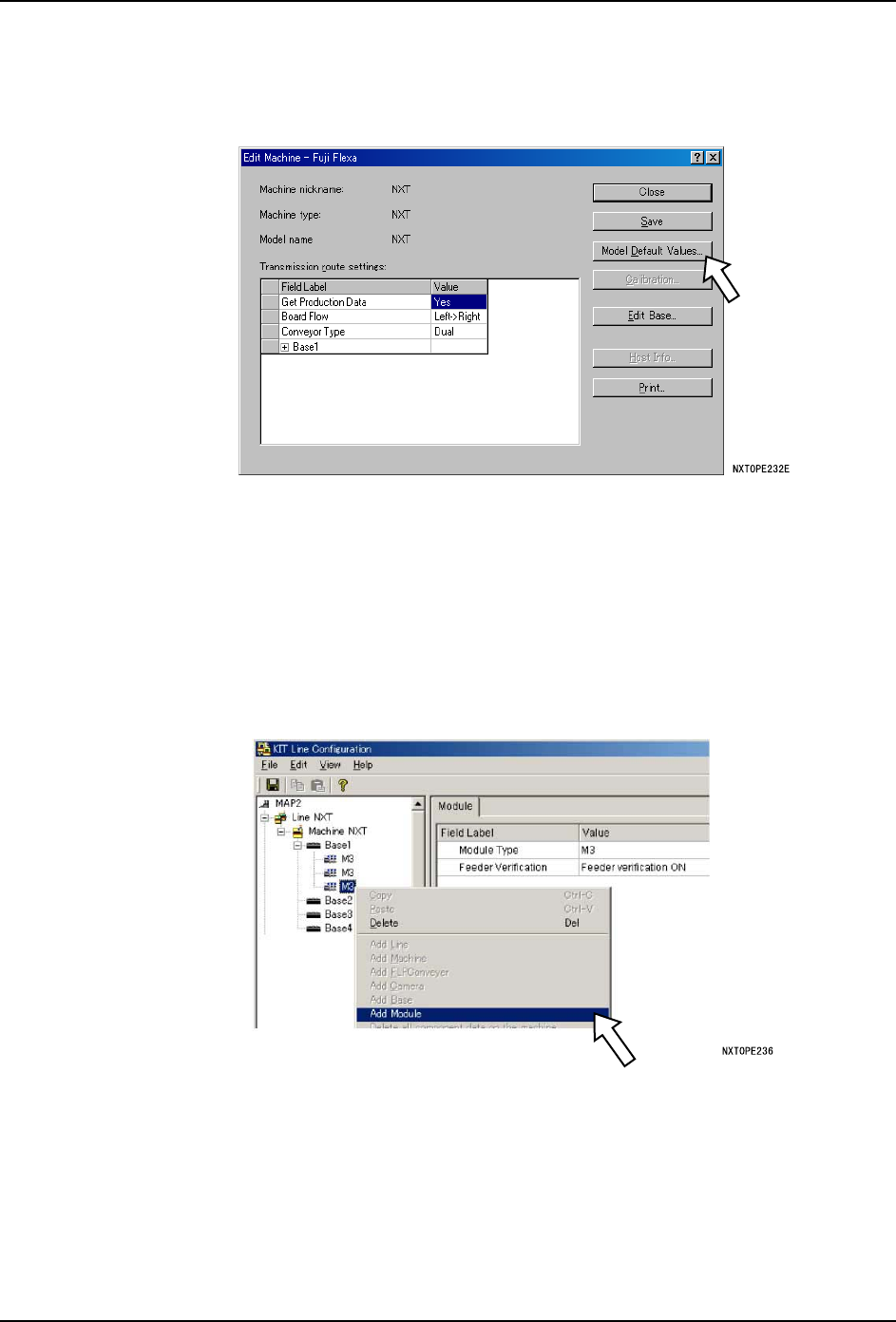

·在 [ 导向器 ] 中选择进行模组搬运轨道拆除的机器。接着，请选择 [ 机器编辑 ]-
[ 模型标准值设定 ]。
·请将拆除了模组搬运轨道的位置的 [Module Type] 变更为 [M3] 或 [M6]。此时，如
果将 M6(S) 模组搬运轨道变更为 2 台的 M3(S) 模组时，按下 [ 添加 ] 按钮增加 1
台模组，使之符合实际的模组构成。
7. 在 Fujitrax 的生产线构成中设定模组。
a. 首先，启动 KIT Line Configuration。请将设置了模组搬运轨道的位置的 [Module
Type] 变更为 [M3] 或 [M6]。
备注 ) 当 M6 模组搬运轨道变更为 2 台 M3(S) 模组时，将光标对准所显示的对象模组右击后，执行 [Add
Module] 增加 1 台模组，使之符合实际的模组构成。
b. 请确认 Feeder Verification 的设定。
备注 ) 当Module Type变更成[M6-Conveyor]时，Feeder Verification的设定自动变成[Verification
OFF]。相反，当 Module Type 变更成 [M3] 或 [M6] 时，设定仍旧为 OFF。
c. 变更了设定后，请重新启动 Fuji Central Server 用的电脑。
8. 请使用 MCU （模组更换推车）从基座上拉出模组搬运轨道后，在基座上设置模组。模组
的设置方法请参照 [NXT 机械手册 ]。
4. 生产 QD027-17
132 NXT 系统手册
9. 请打开基座的主开关。
10.对照生产线进行 Job 优化。
·请将设置了模组的位置的 [Module Type] 变更为 [M3] 或 [M6]。此时，如果将 M6(S)
模组搬运轨道变更为 2 台的 M3(S) 模组时，按下 [ 添加 ] 按钮增加 1 台模组，使
之符合实际的模组构成。
·如果变更了模组构成，请执行优化。
11.请通过 Fuji Flexa 向机器传输 Job。
切换到与现存不同的生产线名创建的生产线构成时的注意
在进行模组搬运轨道的设置或拆除时，需要通过 Fuji Flexa 变更生产线构成。此时，如果
使用与现存的生产线名不同的生产线名来创建生产线构成，通过 [ 实存生产线 ] 与 [ 假想生
产线 ] 的切换进行生产线构成的变更时，需要注意以下几点。
1. 在将已利用的生产线切换到 [ 假想生产线 ] 之前，请通过生产线报告器进行生产信息的
报告创建。切换到 [ 假想生产线 ] 之后，则不能生成报告。
2. 如果 Fuji Flexa 中的生产线名与设定在 Fujitrax KIT Line Configuration 中的生产线
名不同时，不能利用以下的功能。
·机外换线功能
·Fujitrax Profiler 的回路记号收集
