QD027-17 5. 换线 NXT 系统手册 179 4. 请在作业向导画面上确认料站位置后， 安装料盘。 注意 ) 在将料盘放置到料站时， 请轻轻放置以免产生冲击。另外，请不要使料盘接触到料站最里面的 挡块。如果接触，请将料盘退回一些。 5. 如果有其他料站的料盘更换的向导，请 重复上述 3. 项和 4. 项。当完成所有的补充后 ， 就会显示按下 COPLT 按钮的向导。 6. 请放下料盘挡块。 01SYS-0184
5. 换线 QD027-17
178 NXT 系统手册
5.6.2 [Verify ON] 时
1. 打开料盘单元 -M 的正门。
2. 请提起料盘挡块。
3. 使用 KIT Handy，进行新料盘的验证检查。。
a. 在 KIT Handy 画面上选择补充对象的料站。
b. 使用 KIT Handy 进行元件条形码或者 DID 的扫描。
备注 ) 关于料盘的验证检查，请参照 [Fujitrax Verifier 操作手册 ] 的 [29. 料盘验证操作步骤 ]。
备注 ) 通过将最初被吸取元件的 X, Y 坐标输入到 KIT Handy 中，能够指定料盘的元件的吸取开始点。
详细内容请参照 " 4.10.2 料盘元件吸取点的指定 "。
QD027-17 5. 换线
NXT 系统手册 179

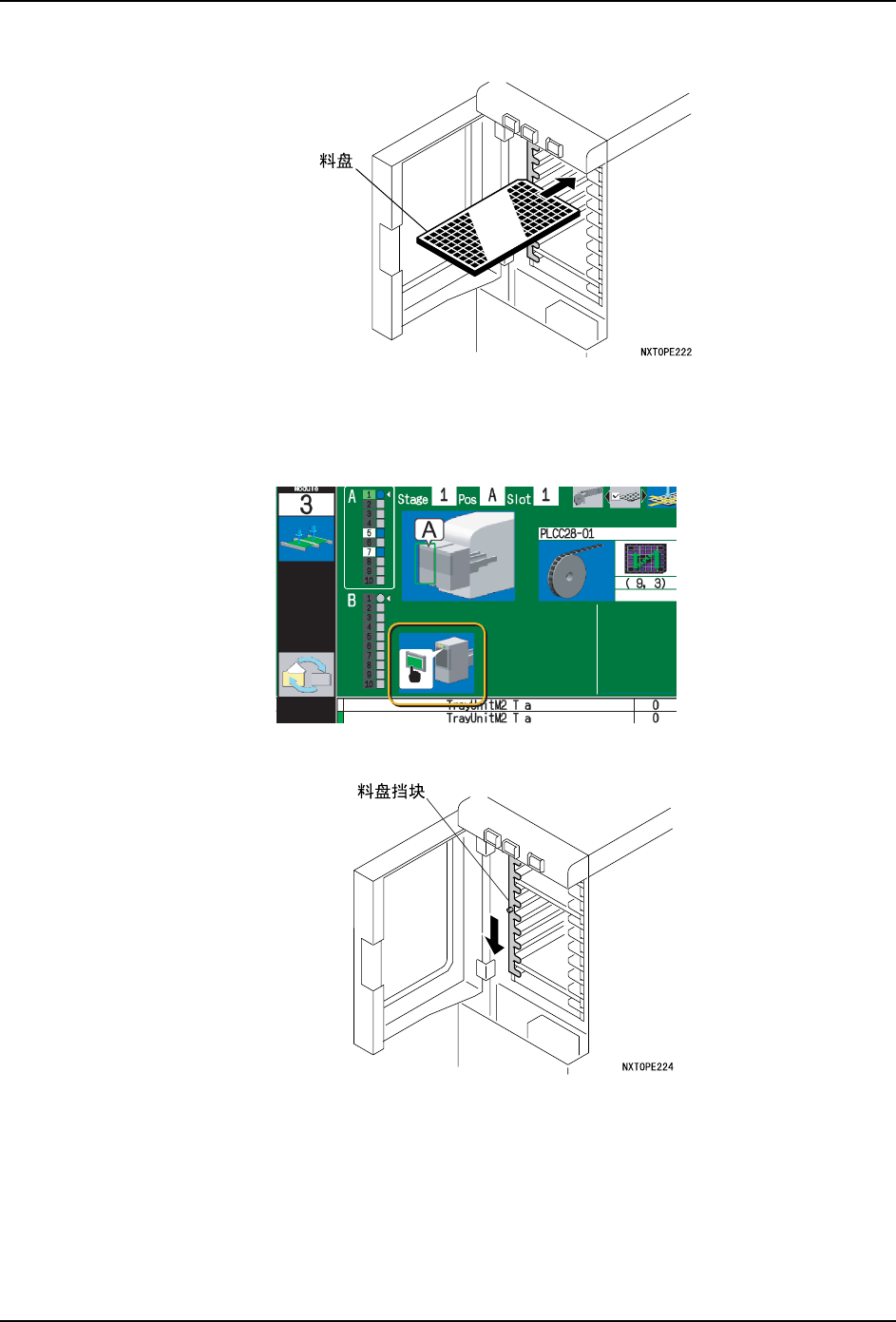

4. 请在作业向导画面上确认料站位置后，安装料盘。
注意 ) 在将料盘放置到料站时，请轻轻放置以免产生冲击。另外，请不要使料盘接触到料站最里面的
挡块。如果接触，请将料盘退回一些。
5. 如果有其他料站的料盘更换的向导，请重复上述 3. 项和 4. 项。当完成所有的补充后，
就会显示按下 COPLT 按钮的向导。
6. 请放下料盘挡块。
01SYS-0184
5. 换线 QD027-17
180 NXT 系统手册

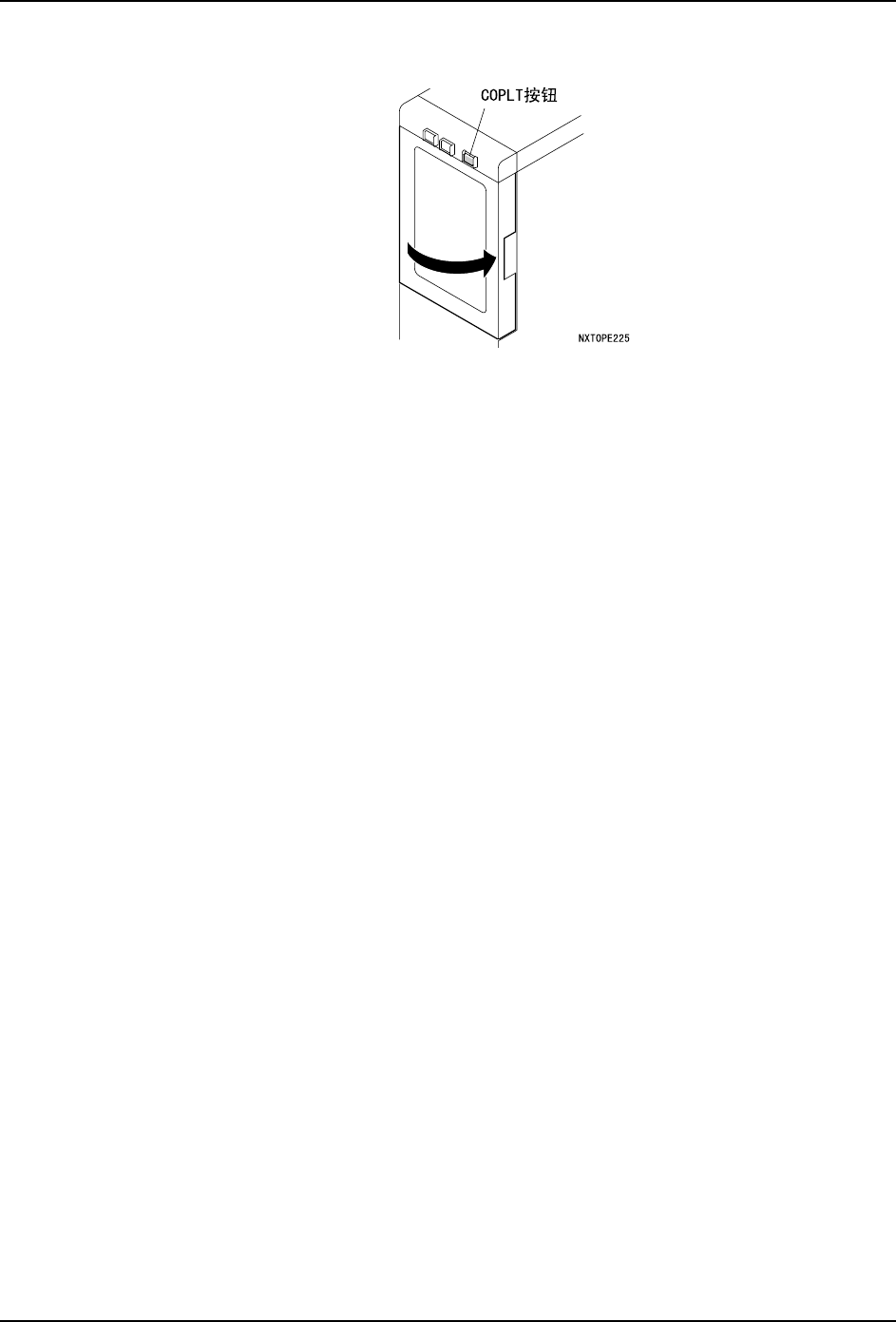

7. 请关闭正门，按下 COPLT 按钮。
备注 ) 请轻轻关闭正门，以免料盘单元 -M 受到冲击。
