QD027-17 6. 手动模式指令
NXT 系统手册 219
4. 请按 START 按钮。工作头移动到所选择的位置。
5. 返回到工作头退避位置选择画面后，按下 MANUAL 按钮，返回到 START 等待状态。
6. 手动模式指令 QD027-17
220 NXT 系统手册
6.3 Job 测试指令
在确认及调整元件的吸取位置或者清除生产电路板块数的显示时使用该指令。选择该指令
按下 OK 按钮后，就会显示以下 2 个的作业选择画面。使用光标键选择想要执行的作业。
·吸取位置确认
·清除生产电路板块数的显示
6.3.1 吸取的确认和编辑
对安装在机器上的供料器元件或料盘元件设定吸取点修正量时使用。执行该指令后，定位相
机拍摄吸取位置，并将这个显示在操作面板的影像监视器上。根据这个，能够确认现状的吸
取位置，算出吸取位置的修正量。
该指令对应由供料器和料盘单元 -L 供应的元件。
备注 ) 能够设定吸取修正量的料站如下。
·生产中能够使用的料站 （设置 OK、料尽预告）。
·发生了料尽、影像处理错误、吸取失败的料站。
·发生了料带拼接极限的料站。
注意 )
1. 只是在机器上暂时设定吸取点修正量时使用。当插入不同的料站注解的供料器后修正量就会被清
除。
2. 对生产中不使用的料站不能设定修正量。
3. 由于元件的形状特殊导致料带凹槽的中心与元件主体中心发生错位等而不能吸取时，请在外形数
据中添加吸取修正量。
操作步骤
1. 请在机器上放置与 Job 的供料器配置相一致的供料器。
备注 ) 在自动运转时，在元件吸取前的一瞬间进行元件传送，因此在供料器的吸取位置上通常没有元
件。如果想要确认有元件的状态下的吸取位置时，请在吸取位置上有元件的状态下设置供料
器。

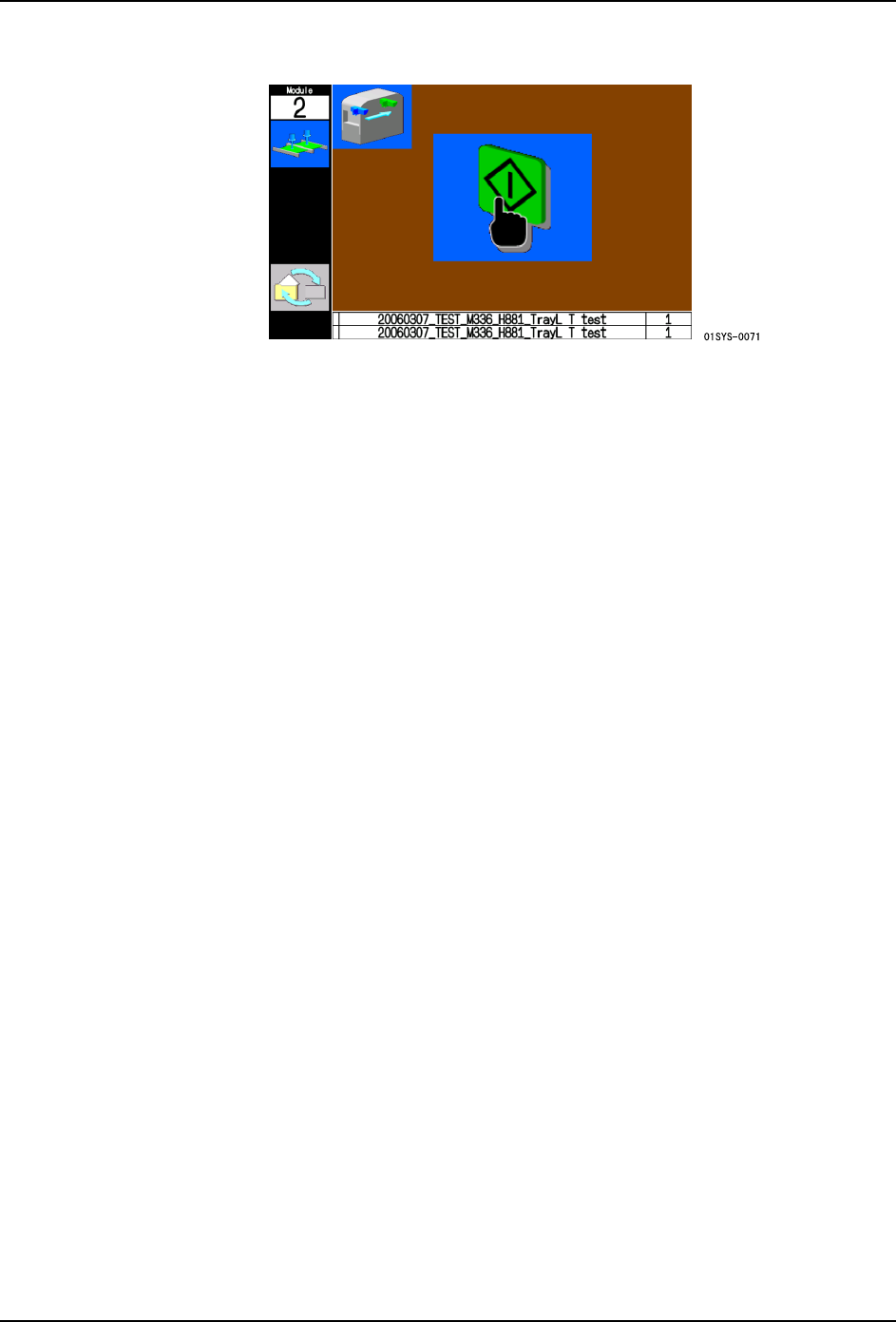

2. 在 START 等待状态下按下 MANUAL 按钮显示手动指令。
01SYS-0123
QD027-17 6. 手动模式指令
NXT 系统手册 221
3. 请使用光标键选择 Job 测试示意图后按下 OK 按钮。
4. 选择吸取位置确认指令后按下 OK 按钮。
5. 请使用光标键选择进行吸取位置确认的单元和料站（料盘单元 -L 时则为子料站）。只能
够选择 Job 中指定的料站。
备注 )
1. 此时，如果在所选择料站上的供料器需要进行送料时，在画面上显示送料次数。请用手动使载体料
带前进 （使显示次数加 1）。载体料带的传送方法请参照 FUJI 智能供料器手册。
2. NXT 不需要选择 STAGE。另外，只是在进行料盘单元 -L 的吸取位置确认时选择 SUB。
6. 在确认了供料器已安装在对象料站上后，按下 START 按钮。机器在进行校正后测定吸取
位置。
