BM123 参考手册 5.4 识别基本数据的设定 E36RCC-60- 280-A0 5.4-8
BM123
参考手册
5.4 识别基本数据的设定
E36RCC-60-280-A0
5.4-7
=提示= 3
发生位置 错误信息 处理方法
=提示= 3
(基准照相机)、(其它)
(基板照相机)
被安装有校准治具。 请卸下校准治具。
如果校准没有正常结束，则请一次性卸
下治具。
=注意=
其它情况
如果指定 NG 贴装头后进行校准，则此贴装头不进行校准，吸嘴旋转中心值被设定为 0。
关于 NG 贴装头，请参照 ‘Ref. / 机器设定 / 运转条件数据’。

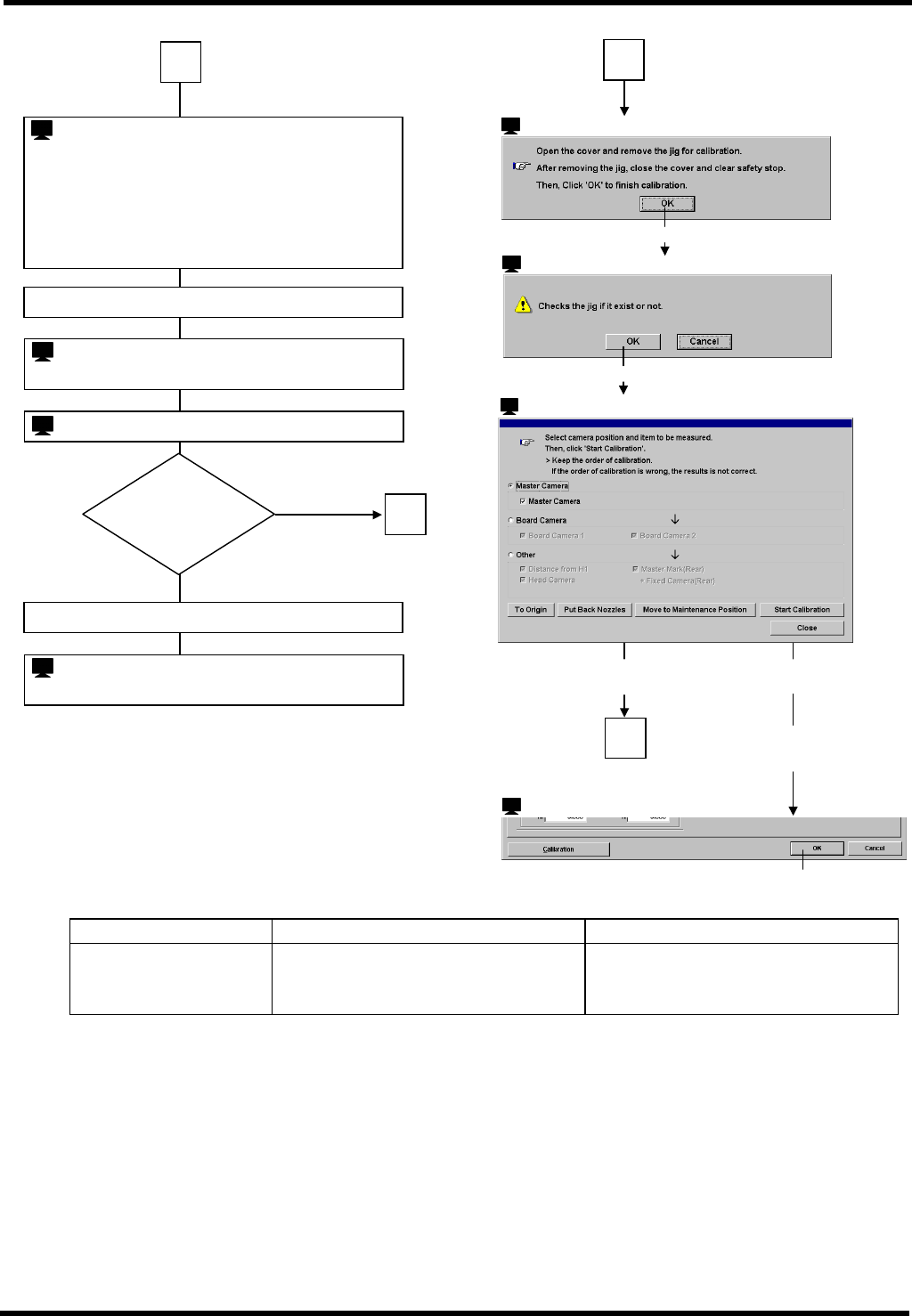

：‘Jig check’ (治具检查)
11.
<OK>
=提示= 3
：‘Vision Data’
13.
<OK>
1
：‘Selecting item to be measured’ (选择计测对象)
继续校准
Yes
2
No
12.
<Close> (返回)
：‘Work instruction’ (作业指示)
9.
打开盖。
卸下治具。
关闭盖。
解除安全停止。
10.
<OK>
：‘Vision Data’
继续校准
13.
2
12.
结束
：‘Work instruction’
1
10.
(作业指示)
：‘Jig check’
11.
(治具检查)
：
‘Selecting item to be measured’ (选择计测对象)
BM123
参考手册
5.4 识别基本数据的设定
E36RCC-60-280-A0
5.4-8
BM123
参考手册
5.5 照度维护
E36RCC-60-410-A0
5.5-1
5.5. 照度维护
E36RCC-60-410-A0
这是对贴装头照相机的照明亮度进行诊断和调整的功能。
在维护警告时期警告上显示 ‘请进行贴装头照相机照度诊断’ 的错误时和定期机器维护作业时，请使用规定的治
具进行照度诊断。
因照度诊断等原因导致错误或更换了贴装头照相机后，请使用与照度诊断相同的治具进行照度校准。
5.5.1 照度诊断
这是使用照度校准用的治具，对贴装头照相机的照明亮度是否达到规定值进行诊断的功能。照明诊断依上层、
中层、下层的顺序进行。
诊断结果为 NG 时，会转变为对 NG 照明的调整所需的照度校准。这是定期维护所用的功能。
诊断治具的安装
治具 用途
照度校准治具
‘照度诊断’ 用的治具
对贴装头照相机进行照度诊断时使用。
安装在 L (或 MG-P、MG、M) 吸嘴上进行使用。
=提示=
照度诊断所用的治具与照度校准所用的治具相同。
