BM123
参考手册
2.2 控制规格
E36RCC-12-030-A0
2.2-1
2.2. 控制规格
E36RCC-12-030-A0
控制方式
控制方式
AC 伺服电机的半闭合回路方式
位置指令方式
X-Y 轴 ：绝对坐标指令
元件供给部 ：元件供给部位置编号指令
控制状态
全自动、半自动、手动、遥控
位置控制最小单位
X-Y 轴 ：0.01 mm
贴装头升降 ：0.01 mm
贴装头旋转 ：0.01 °
可登录的程序数
品种程序
Max 100 品种
Max 5000 区块 / 1 品种
元件程序库
Max 1000 种
识别功能
所有对象元件的识别、补正
通过基板标记识别补正基板的错位、倾斜。
通过基板识别照相机检出不良标记
生产管理信息
根据品种单位或设备的累计，显示各种生产成果 (枚数、次数、时间) 等。
语言
可切换为日语/英语/汉语
但是，汉语仅在部分画面上显示。(汉语以外的部分用英语显示)
输出 / 输入功能
通信功能：LAN 通信 (100/10BASE-T, TCP/IP 方式)
通过键盘与鼠标进行对话式操作
12.1 英寸 SVGA 彩色显示
标准配置 3.5 英寸 FD (适应 1.44MB)
辅助功能
自我诊断 (错误帮助)
密码功能 (防止误操作)
元件吸附率、贴装率监视器
基板识别错误手动补正
不良标记判定亮度调整
BM123
参考手册
2.2 控制规格
E36RCC-12-030-A0
2.2-2
程序功能
自动补料、步&重复、图形重复、任务重复
极坐标变换 (90°、180°、270°)
交替的元件供给
代表不良标记、不良标记任意配置功能
贴装顺序指定
基板识别后的不良标记检测
信号塔
信号灯的显示颜色
国内 国外
分类 亮灯标准
红色 黄色 错误停止 发生错误，机器停止时亮灯
吸附、上载导轨、识别错误发生后亮灯
元件用完停止发生后闪烁
机器停止、需操作员操作、不能自动恢复错误解除
后，因复位而关灯
黄色 白色 预告 机器虽然处于运转中，但有机器停止预告时则亮灯
若发生了元件用完预告，则闪烁
若发生了基板到达等待，则亮灯
机器因继续、需操作员操作 (元件补给)
预告条件解除而自动关灯或因复位而关灯
绿色 绿色 运行中 在 AUTO 状态下进行生产运转时亮灯
机器停止时关灯
信号灯红灯亮时，绿灯灭
若亮灯 / 闪烁模式同时发生，则亮灯优先。
BM123
参考手册
2.3 印刷基板设计标准
E36RCC-12-040-A0
2.3-1
贴附方向
Max. 0.5 mm
Max. 0.5 mm
2.3. 印刷基板设计标准
E36RCC-12-040-A0

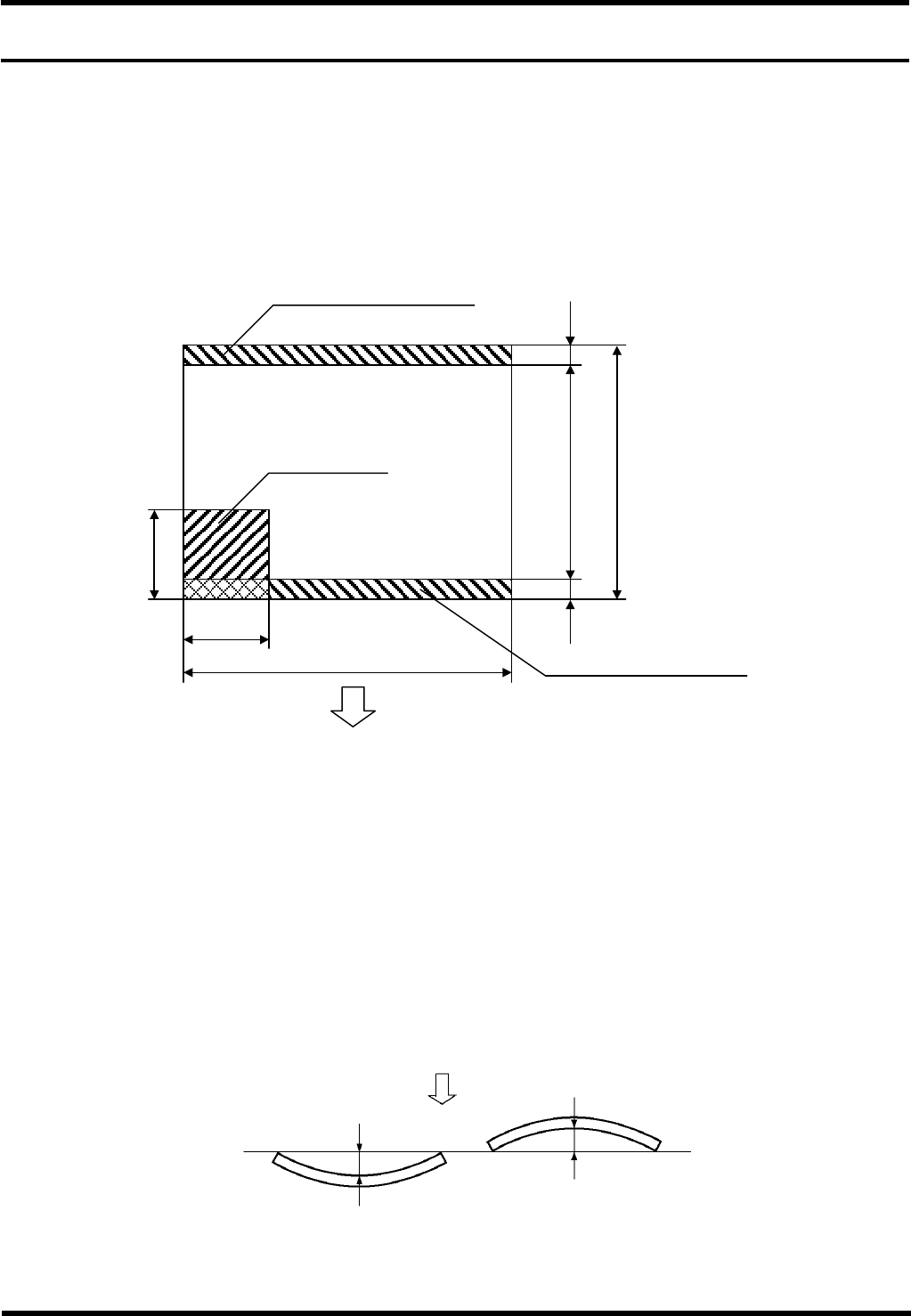

2.3.1 印刷基板规格
可使用的基板尺寸
Max. 330 x 250 mm / Min. 50 x 50 mm
但是，当纵尺寸 > 横尺寸时请与我公司进行商议。
可贴附范围
Max. 330 x 244 mm
单位：mm
=注意=
在有缺口或敛缝的基板上，由于其位置和大小不尽相同，有时会造成基板检测传感器、止动器无法完全调整，
所以请先与我们联系。
基板的厚度
0.5 ~ 4.0 ㎜
基板的质量
Max. 1 kg (含元件)
基板允许弯曲度
显示基板搬送时的容许值。
请根据基板弯曲状态来设定贴附高度。
30
44 ~ 244
可贴附范围
50 ~ 250
3 3
不能有元件的范围
最大缺口尺寸
50 ~ 330
30
不能有元件的范围
设备前侧
