BM123
参考手册
2.6 吸嘴规格
E36RCC-12-070-A0
2.6-4
参考：关于元件吸附的条件
吸附力
F = A x B x 67 / 1000 [N]
真空到达度：67 kPa
可吸附的元件质量
m = F x µ / (G x fs)
= F x 0.07 / (9.8 x 2.0)
= 3.6 x 10
-3
x F [kg]
= 3.6F [g]
摩擦系数 µ：0.07
安全率 fs：2.0
水平方向移动 (低速) 时的最大加速度 G：9.8 m/s
2
(1.0 G)
如果吸附面上有成型时所造成的收缩或印刷等时所产生的凹凸，则吸附率会降低。
当吸附位置严重偏离重心时，会因上下移动而导致元件下落或因旋转而导致位置偏移。

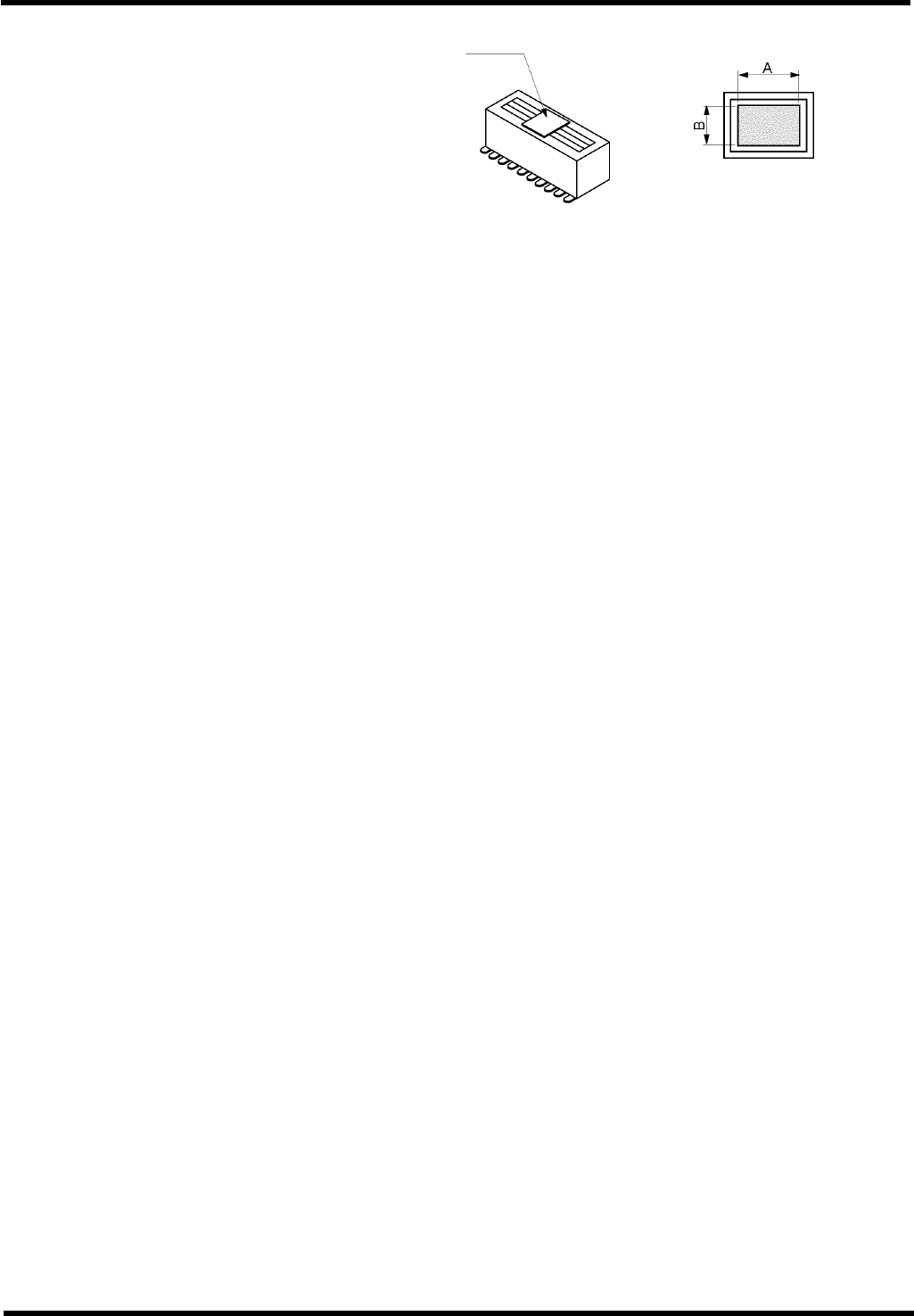

吸附面
吸嘴吸附开口部尺寸
BM123
参考手册
2.7 贴装头规格
E36RCC-12-080-A0
2.7-1

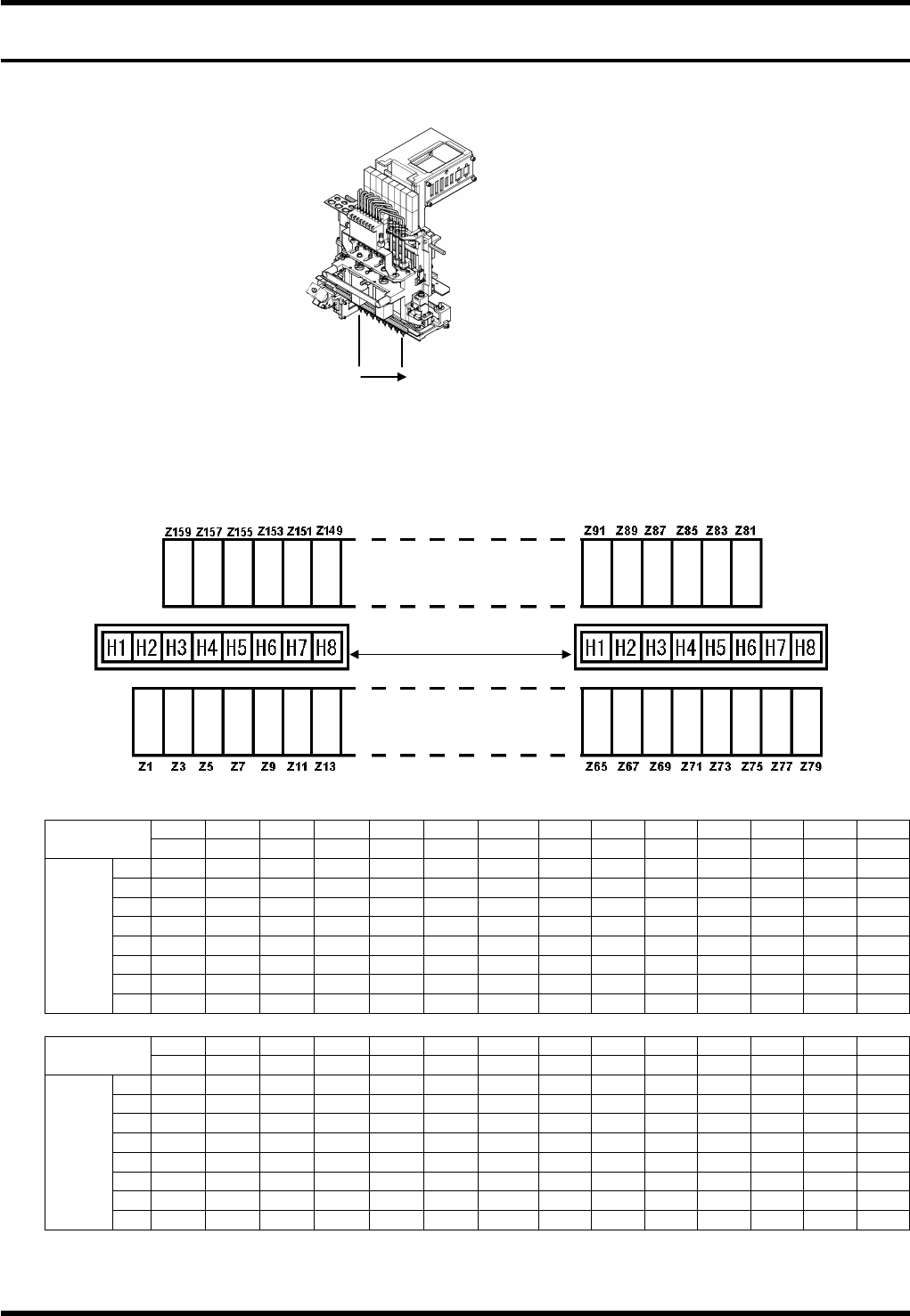

2.7. 贴装头规格
E36RCC-12-080-A0
2.7.1 贴装头编号
2.7.2 可吸附的贴装头
供料器元件
在某些供给位置上会出现不能进行吸附的贴装头。
Z159 Z157 Z155 Z153 Z151 Z149 · · · Z93 Z91 Z89 Z87 Z85 Z83 Z81
后侧
Z160 Z158 Z156 Z154 Z152 Z150 · · · Z94 Z92 Z90 Z88 Z86 Z84 Z82
H1
--- --- --- --- ---
H2
--- --- --- ---
H3
--- --- ---
H4 ---
--- ---
H5 --- ---
---
H6 --- --- ---
H7 --- --- --- ---
贴装头
H8 --- --- --- --- ---
Z1 Z3 Z5 Z7 Z9 Z11 · · · Z67 Z69 Z71 Z73 Z75 Z77 Z79
前侧
Z2 Z4 Z6 Z8 Z10 Z12 · · · Z68 Z70 Z72 Z74 Z76 Z78 Z80
H1
--- --- --- --- --- --- ---
H2
--- --- --- --- --- ---
H3 ---
--- --- --- --- ---
H4 --- ---
--- --- --- ---
H5 --- --- ---
--- --- ---
H6 --- --- --- ---
--- ---
H7 --- --- --- --- ---
---
贴装头
H8 --- --- --- --- --- ---
前侧
后侧
贴装头移动范围
1 8
BM123
参考手册
2.7 贴装头规格
E36RCC-12-080-A0
2.7-2
2.7.3 根据元件尺寸可进行同时吸附的贴装头
根据元件尺寸，仅适用于可在同一工序内进行吸附的贴装头。
可同时进行吸附的贴装头
元件外形尺寸
H1 H2 H3 H4 H5 H6 H7 H8
备注
~ 14
---
---
---
---
~ 26
---
---
---
---
请根据任意一种组合进行使用。
--- --- ---
--- ---
---
---
--- ---
--- ---
~ 32
--- ---
--- ---
--- ---
请根据任意一种组合进行使用。
2.7.4 整体吸附条件
若能收集到可满足下列条件的元件，则可进行整体吸附，从而使生产性得到大幅度提高。
因素 条 件
贴装头 在贴装头 1 ~ ４、贴装头 5 ~ 8 的范围内进行吸附时的θ轴角度 (贴
装头旋转角度) 相同
编带供料器元件供给部 贴装头间距和供给部供料器的设置间距相同
供给区块相同
元件中心和吸附位置一致
元件识别 对吸附中的元件进行识别的照相机均应相同。
