BM123 参考手册 5.3 运转 条件数据的设定 E36RCC-60- 270-A0 5.3-6
BM123
参考手册
5.3 运转条件数据的设定
E36RCC-60-270-A0
5.3-5
吸嘴光检查
对芯片用吸嘴 (SA,SX,S,M) 的状态进行确认。
异常时 (吸嘴上有焊料等异物附着，吸嘴发光时) 作为 NG 吸嘴处理。
可在 ‘Exact’ (严格)、‘Normal’ (一般)、‘Rough’ (宽松) 三个阶段中进行设定。
通常请选择 ‘Normal’ (一般)。
如果选择为 ‘Exact’ (严格)，则即使有很少的异物附着也能容易地判断为 NG 吸嘴。
在已经吸附了在此设定次数后进行下一次吸附之前，对每个吸嘴的状态进行确认。
=提示=
机种切换后，如果检查出 ‘Yes’ (有)，则不管次数的多少，均需在第一次吸附前进行检查。

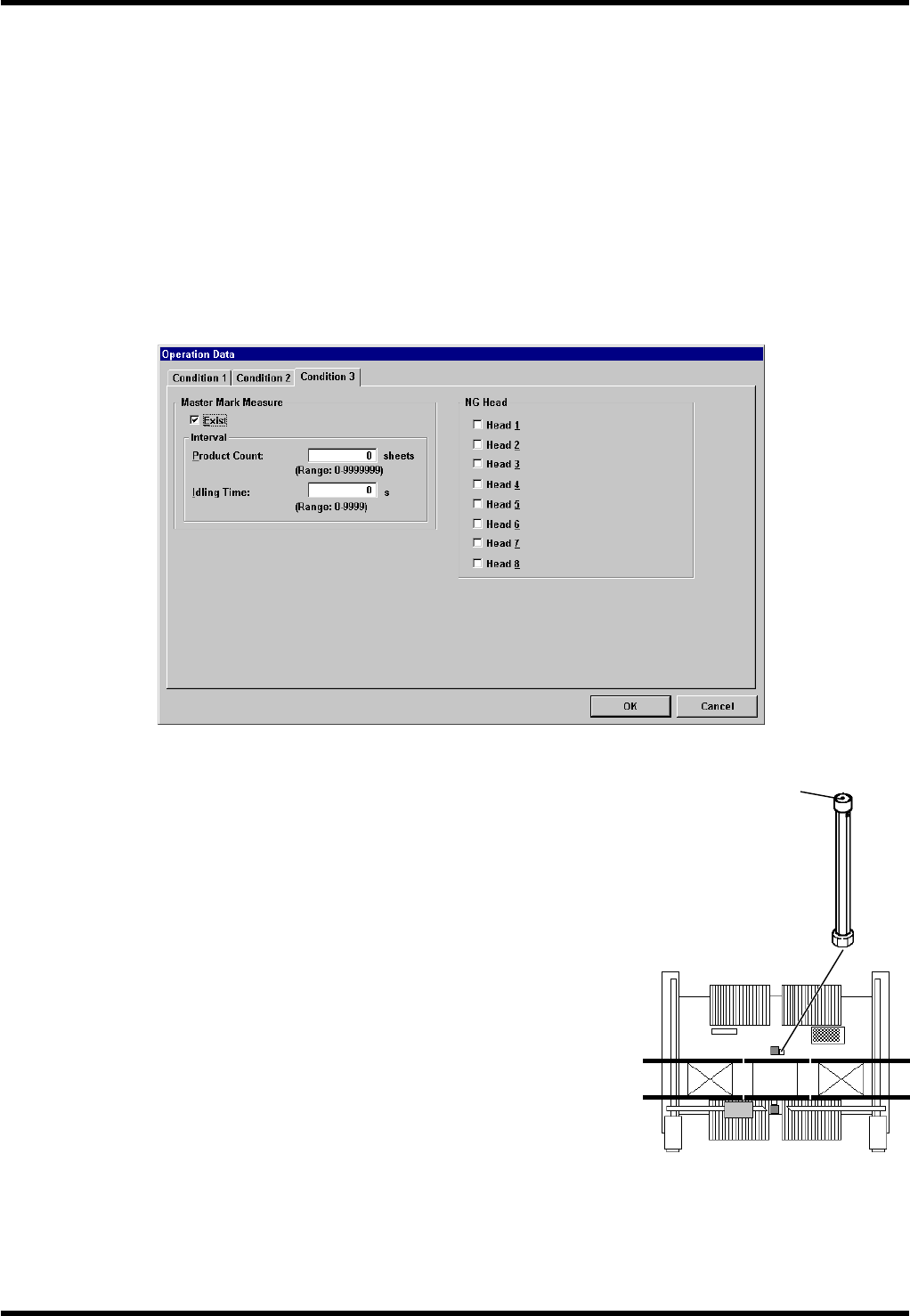

5.3.3 [Condition 3] (运转条件 3)
基准标记计测
为防止因环境变化而造成贴装精度降低而使用。
检查出 ‘Yes’ (有) 后，在设定的计测间隔 (生产枚数、运转停止时间)
与生产开始时对基准标记进行计测。
通常请设定为 ‘Yes’ (有)。
=提示=
即使已设定为 ‘Yes’ (有)，如果 ‘Product Count’ (生产枚数)、‘Idling
Time’ (运转停止时间) 为 0，则不进行计测。
请务必对 ‘Product Count’ (生产枚数)、‘Idling Time’ (运转停止时间)
设定数值。
NG 贴装头
对不用于生产的贴装头进行 NG 指定。
=注意=
因该贴装头不动作，所以事前请对该贴装头是否在原点位置进行确
认，然后再进行运转。
基准标记
BM123
参考手册
5.3 运转条件数据的设定
E36RCC-60-270-A0
5.3-6
BM123
参考手册
5.4 识别基本数据的设定
E36RCC-60-280-A0
5.4-1
5.4. 识别基本数据的设定
E36RCC-60-280-A0
主要是使用 < Calibration > (校准) 对各种识别照相机的基本数据进行计测设定。
5.4.1 [Head Camera] (贴装头) [Fixed (Rear)] (固定(后))
对元件识别用照相机的基本数据进行设定。
贴装头照相机设定画面 固定 (后) 照相机设定画面
照相机偏移 [mm] X,Y (仅适用于 [Fixed (Rear) ] (固定(后) ) )
对机器原点与照相机安装位置之间的距离进行设定。
输入范围：-999.999 ~ 999.999 mm
照相机标度 [µm / pixel]：X,Y
对照相机 1 个像素 (pixel) 的 X,Y 方向的边长进行设定，单位为µm。
输入范围：0 ~ 999.999 µm / pixel
照相机倾斜
对与自动装置 Y 轴相对应的照相机安装的旋转度数进行设定。
旋转方向：参照右图
输入范围：-180.000 ~ 180.000°
吸嘴旋转中心 [mm]
对相对于照相机视野中心的吸嘴中心的位置 (偏移) 进行设定。
方向：参照右图
输入范围：-999.999 ~ 999.999 mm
图像获取开始距离 [mm]
进行元件识别时，对原点与图像获取开始位置之间的距离进行设定。
输入范围：-999.999 ~ 999.999 mm
照相机倾斜
（+）
照相机
Y (+)
X (+)
