BM123 参考手册 4.2 贴装 吸嘴的设定 E36RCC-65- 020-A0 4.2-8
BM123
参考手册
4.2 贴装吸嘴的设定
E36RCC-65-020-A0
4.2-7
=注意= 3
5. 如果按下 <OK>，则贴装头动作，届时会将吸嘴从站中卸到贴装头上，敬请注意。
重复吸嘴的拆卸方法
如果在吸嘴站上存在有与贴装头上所安装吸嘴的站 No.相同的吸嘴时，需将安装在贴装头上的吸嘴卸下。当在
此状态下在 ‘Mounting Nozzle’ (贴装吸嘴的设定) 画面中按下 <Remove Nozzles> (吸嘴拆卸) 或 <Attach
Nozzles> (吸嘴安装) 时，可将贴装头向任意一个供给部 (ZNo.) 位置移动，并能用手卸下贴装头上所安装的吸
嘴。

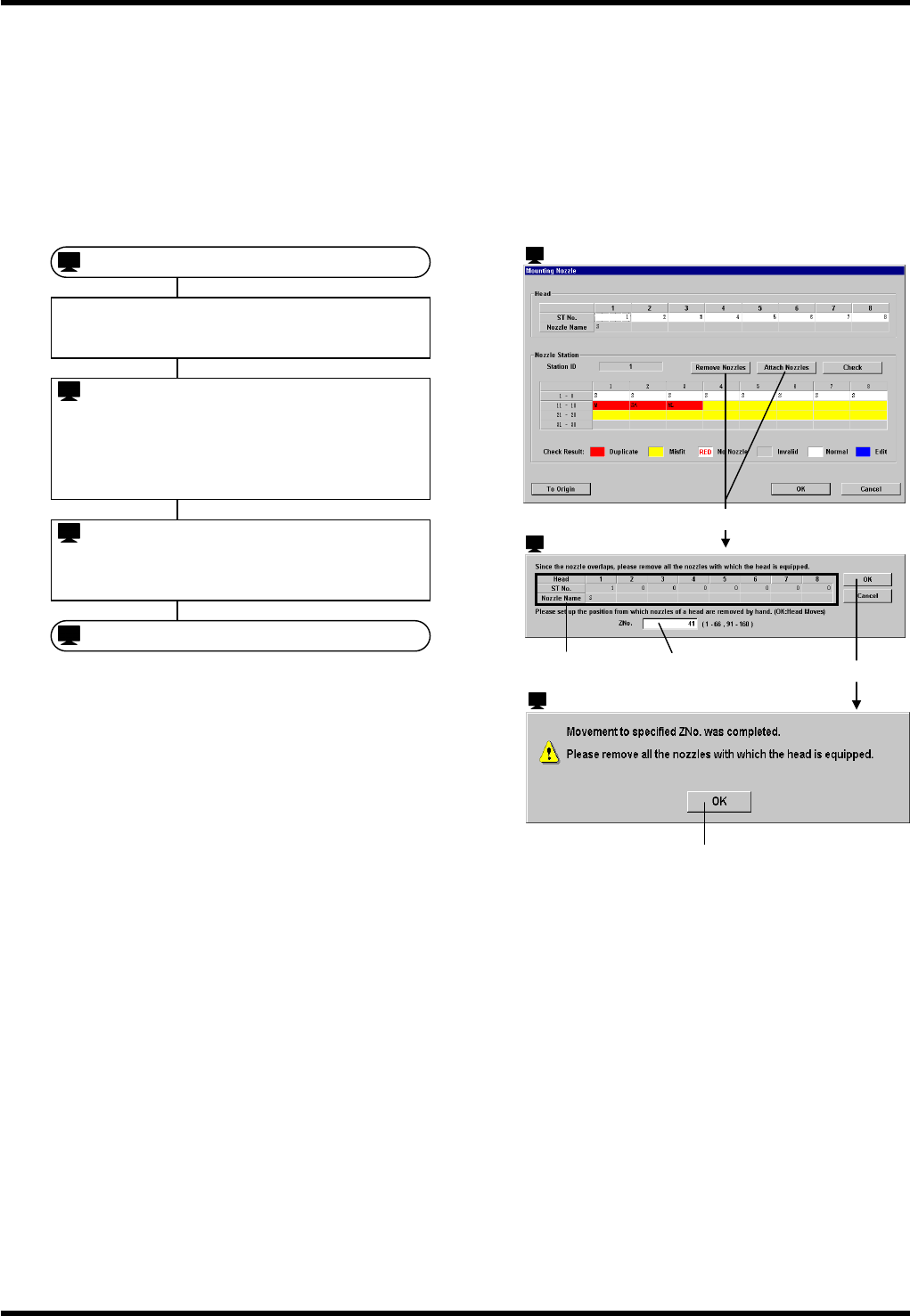

请根据以下步骤卸下重复吸嘴。
=提示=1
未返回原点时，因会显示 ‘返回原点指示’，请执行返回原点。
未确认吸嘴站中是否有吸嘴时，因会显示 ‘确认指示’，届时请确认是否有吸嘴。
按下 ‘Monitoring’ (监视) 画面中的 <NOZZLE CHANGE PLATE> (吸嘴交换板) 后打开吸嘴站的板，或者
对贴装头的站 No.状态进行变更后，均需确认是否有吸嘴。(显示 ‘confirmation’ (确认指示)。)
=提示=2
因为要用手对安装在贴装头上的吸嘴进行拆卸，所以请将 3.的 Zno.设定在易于操作的位置。
=注意=2
4. 如果按下 <OK>， 则贴装头动作，届时会将贴装头 1 移动到 3 所设定的 ZNo.
上，敬请注意。
移动完成后，请用手将安装在吸嘴上的吸嘴全部卸下。
：‘Mounting Nozzle’ (贴装吸嘴的设定)
=提示=1
=注意=2
：‘Confirmation of travel’ (移动完成确认)
5.
<OK>
：‘Move to feeder’ (移动到供给部)
2.
显示重复吸嘴的状态
输入使贴装头 1 移动的 ZNo.
<OK>
3.
4.
=提示=2、=注意=1
：‘Mounting Nozzle’ (贴装吸嘴的设定)
1.
按下<Remove Nozzles> (吸嘴拆卸) 或
<Attach Nozzles> (吸嘴安装)
：‘Move to feeder’ (移动到供给部)
2.
3.
4.
：‘Confirmation of travel’ (移动完成确认)
5.
：‘Mounting Nozzle’ (贴装吸嘴的设定)
1.
BM123
参考手册
4.2 贴装吸嘴的设定
E36RCC-65-020-A0
4.2-8
BM123
参考手册
4.3 NG 吸嘴的设定
E36RCC-65-030-A0
4.3-1
4.3. NG 吸嘴的设定
E36RCC-65-030-A0
4.3.1 NG 吸嘴
对 No.1 到 48 各吸嘴的使用与否进行设定。
本机不使用 31 ~ 48 。
设定和动作
设定 说明
作为正常的吸嘴加以设定。
使用此吸嘴继续生产。
作为不良吸嘴加以设定。
这是在设备进行贴装的过程中，根据吸附错误判断为 NG 的吸
嘴。

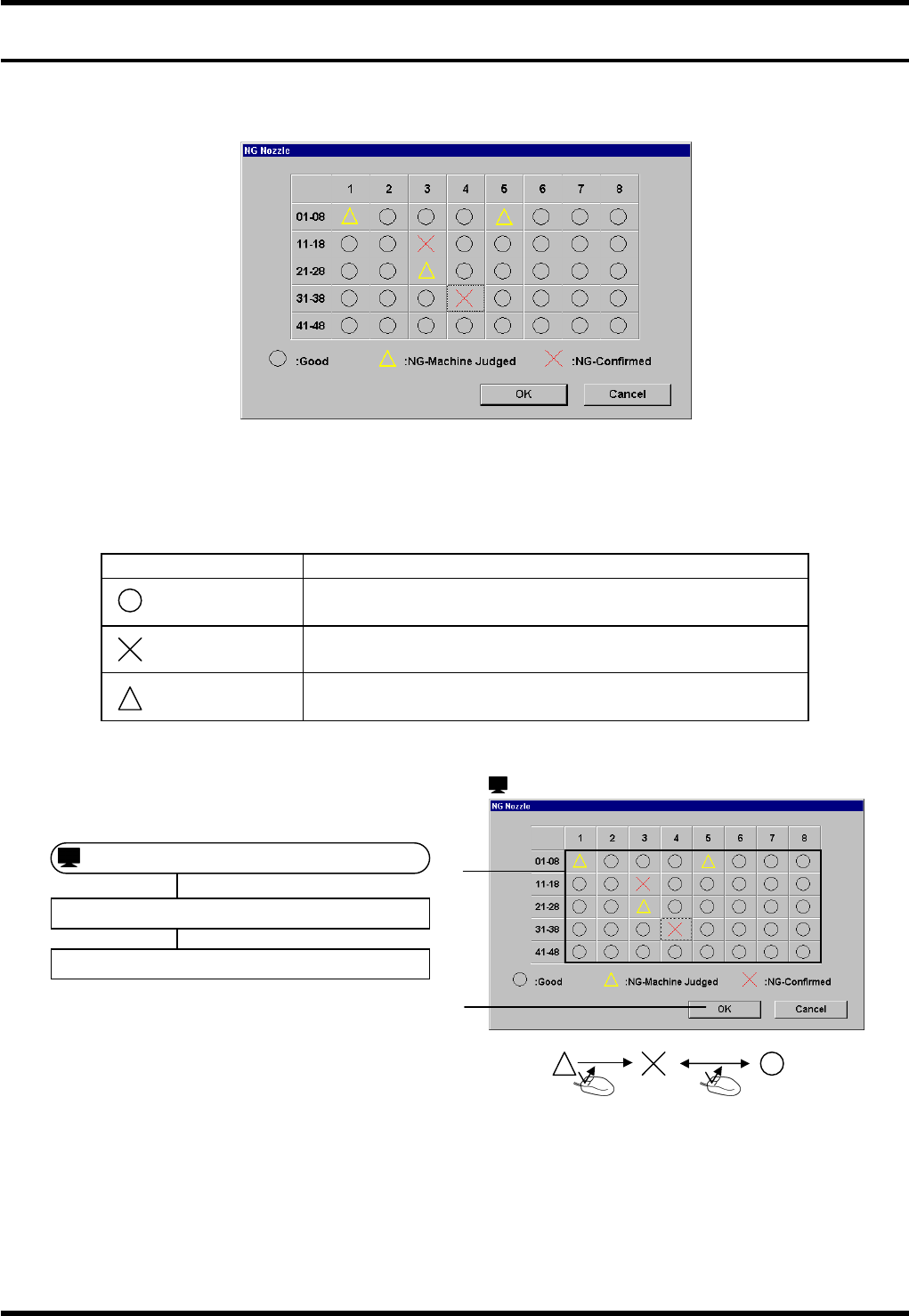

NG 吸嘴的设定方法
：‘NG Nozzle’
2.
<OK>
1.
良·不良设定
：无异常
：已确认 NG
：自动判定 NG
1.
2.
：‘NG Nozzle’
