BM123
参考手册
5.2 机器参数的设定
E36RCC-60-020-A0
5.2-4
主基板

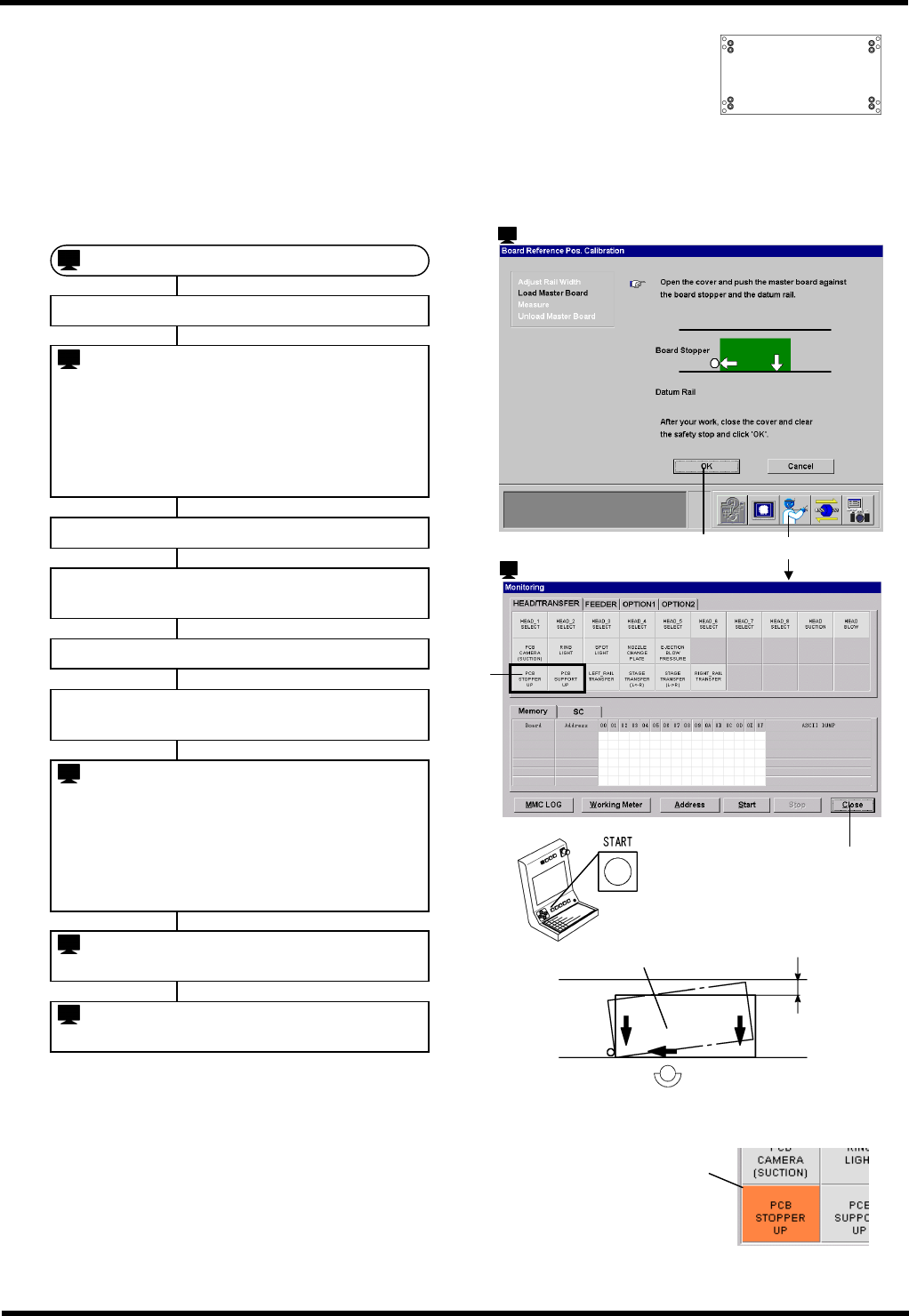

5.2.3 基板基准位置校准
使用主基板 (选购件)，对机器的原点位置进行调整。
计测并更新基板基准位置。
基板的设置方法
如果持续进行校准，将会显示作业指示画面，以使基板能得以正确设置。
请根据以下步骤设置基板。
此时，若基板处于倾斜状态，则会登录错误数据。
=提示= 1
按下的按钮颜色将变为橙色。
1.
：<Monitoring> (监视)
：‘Load Master Board’ (基板设置指示)
：‘Monitoring’ (监视)
2.
将 <PCB SUPPORT UP> (基板支撑系统上
升) 置于 OFF，使支撑板下降。
将 <PCB STOPPER UP> (基板止动器上
升) 置于 ON，使止动器上升。
3.
打开盖。
4.
正确设置基板。
5.
关闭盖。
6.
<START>
解除安全停止。
：‘Monitoring’ (监视)
8.
<Close> (关闭)
：‘Load Master Board’ (基板设置指示)
9.
<OK>
：‘Monitoring’ (监视)
7.
将 <PCB SUPPORT UP> (基板支撑系统上
升) 置于 ON，使支撑板上升。
将 <PCB STOPPER UP> (基板止动器上
升) 置于 OFF，使止动器下降。
=提示= 1
1 ㎜以内
止动器
前侧固定导轨
4.
6.
: ‘Load Master Board’ (基板设置指示)
1.
9.
: <Monitoring> (监视)
2., 7.
8.
ON
BM123
参考手册
5.2 机器参数的设定
E36RCC-60-020-A0
5.2-5
基板基准位置校准
=提示= 2
未返回原点时，会显示 ‘Origin Return Instruction’ (返回原点指示) 画面，届时请返回原点。
1.
<Calibration> (校准)
：‘Machine Parameter’
：‘Load Master Board’ (基板搬入)
5.
将主基板放置到上载导轨上。
<OK>
：‘Confirmation of board camera move’ (基板照相机移动确认)
8.
<OK>
：‘Move to maintenance position’ (贴装头待机移动)
3.
<OK>
1
=提示= 2
：‘Adjusting rail width’ (导轨宽度调整)
2.
无自动宽度调整时
与导轨宽度对齐后，点击 <OK>。
有自动宽度调整时
若点击 <OK>，则导轨移动。
：‘Instruction of board setting’ (基板设置指示)
7.
正确设置基板。
请参照前项的 ‘基板的设置方法’。
<OK>
4.
贴装头移动到待机位置。
6.
主基板移动到工作台。
9.
基板照相机向基板标记移动。
：‘Machine Parameter’
1.
：‘Move to maintenance position’ (贴装头待机移动)
3.
：‘Adjusting rail width’ (导轨宽度调整)
无
自动宽度
调
整时
有自动宽度
调
整时
2.
：‘Load Master Board’ (基板搬入)
5.
：‘Instruction of board setting’ (基板设置指示)
7.
：‘Confirmation of board camera move’ (基板照相机移动确认)
1
8.
BM123
参考手册
5.2 机器参数的设定
E36RCC-60-020-A0
5.2-6
：‘Machine Parameter’ (机器参数)
：‘Measuring offset’ (偏移计测)
10.
用操作盘的示教键
可将标记中心显示在照相机中心。
11.
<Measure> (计测)
：‘Successful recognition’ (识别成功)
12.
<OK>
1
：‘Unloading master board’ (主基板取出)
13.
请取出基板。
<OK>
：‘Successful recognition’ (识别成功)
10.
12.
：‘Measurin
g
offset’
(
偏移计测
)
11.
1
：‘Unloading master board’ (主基板取出)
13.
