BM123 参考手册 2.6 吸嘴 规格 E36RCC-12- 070-A0 2.6-2 内径 2.6.2 吸附吸嘴规格 芯片元件、 QFP 、 BGA 用吸 嘴 吸嘴名称 SX 吸嘴 反射 SA 吸嘴 反射 S 吸嘴 反射 画面的显示名称 SX SA S 形状 ( 单位： mm) 最大元件质量 0603 专用 1005 专用 0.18 g 最大元件高度 1 mm 1 mm 6 mm 吸嘴名称 M 吸嘴 反射 ML 吸嘴 反射 橡胶…
BM123
参考手册
2.6 吸嘴规格
E36RCC-12-070-A0
2.6-1
使用できません。
(ノズルステーションでのノズル有無チェックが正
しく行えません。)
2.6. 吸嘴规格
E36RCC-12-070-A0

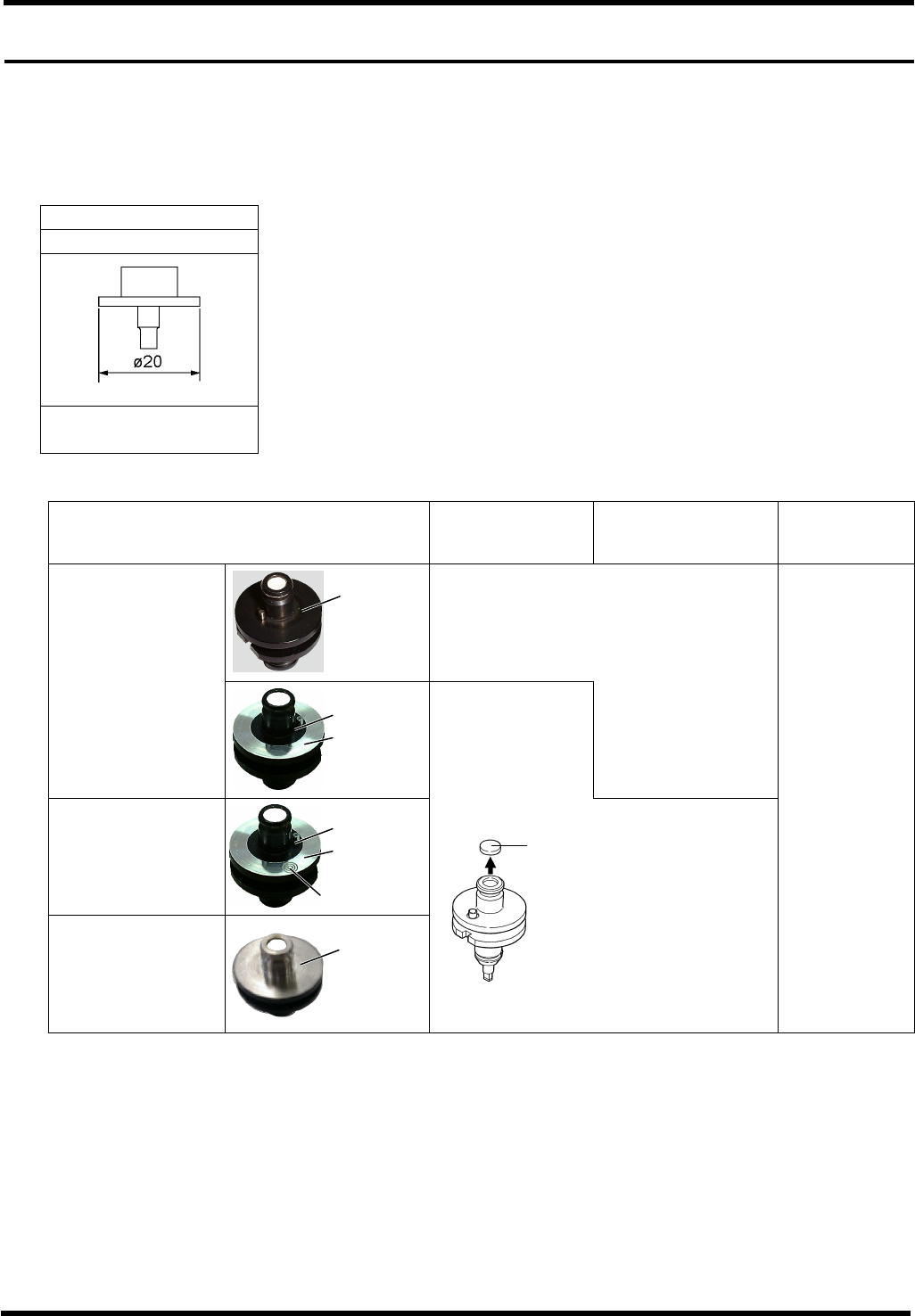

2.6.1 吸嘴的种类
这是 MSF / BM122 / 123 / 221 / 231 均适用的吸嘴。
不能使用大吸嘴 (φ40) 。
小吸嘴
反射识别吸嘴 (标准)
采用从元件反射光在直接
识别时使用
吸嘴的互换性
吸嘴的种类
(出厂时带过滤器)
BM122 / 123
BM221 / 231
MSF
NM-MD25 / 26
NM-MD35 / 36
MSF
NM-MD17U
NM-MD15
附属于 MSF
(NM-MD17U/15)
的吸嘴
附属于
(NM-MD25/26)
的吸嘴
附属于
BM122/123/221/231
MSF
(NM-MD25/26/35/36)
的吸嘴
可直接使用
卸下过滤器使用
黑色
银色
黑色
黑色
银色
刻印
银色
不能使用。
(不能正确地进行吸嘴有无的检查。)
BM123
参考手册
2.6 吸嘴规格
E36RCC-12-070-A0
2.6-2
内径

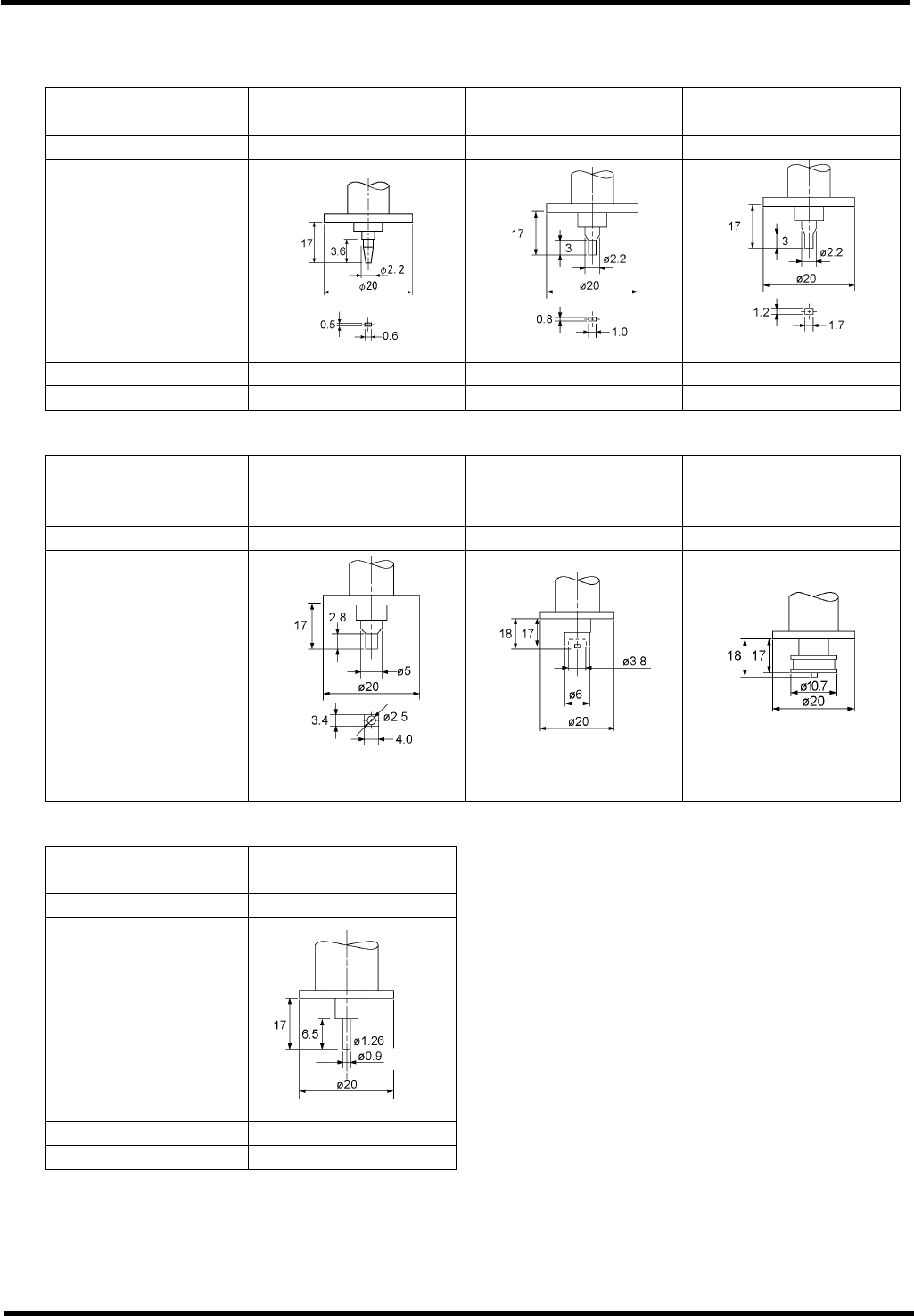

2.6.2 吸附吸嘴规格
芯片元件、QFP、BGA 用吸嘴
吸嘴名称
SX 吸嘴
反射
SA 吸嘴
反射
S 吸嘴
反射
画面的显示名称
SX SA S
形状
(单位：mm)
最大元件质量 0603 专用 1005 专用
0.18 g
最大元件高度
1 mm 1 mm 6 mm
吸嘴名称
M 吸嘴
反射
ML 吸嘴
反射
橡胶垫方式
LA 吸嘴
反射
橡胶垫方式
画面显示名称
M ML L
形状
(单位：mm)
最大元件质量
1.1 g 5.6 g 19 g
最大元件高度
15 mm 15 mm 15 mm
吸嘴名称
柱形芯片吸嘴
反射
画面显示名称
MELF
形状
(単位：mm)
最大元件质量
0.14 g
最大元件高度
φ1.4 mm
BM123
参考手册
2.6 吸嘴规格
E36RCC-12-070-A0
2.6-3

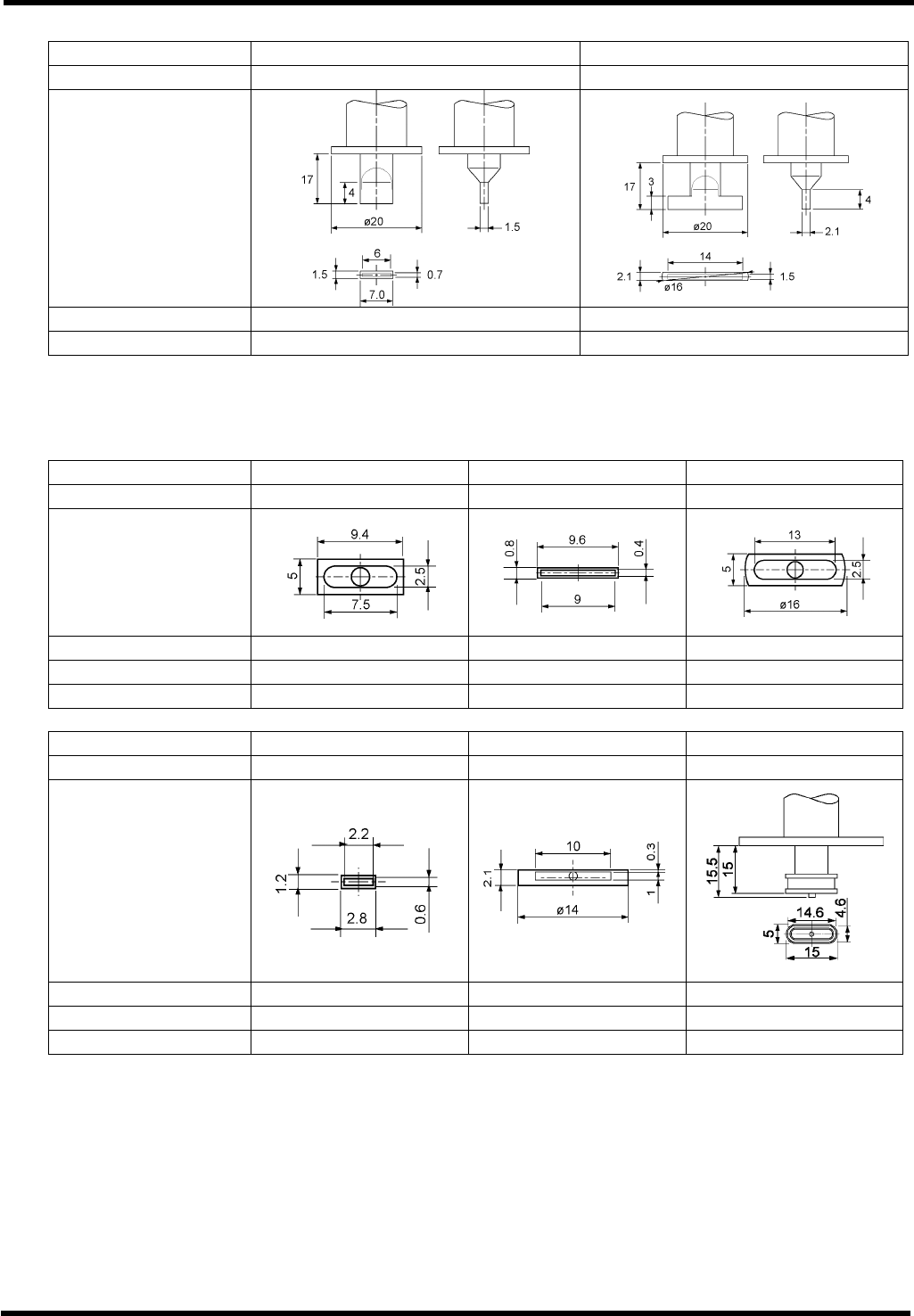

连接器通用吸嘴 (反射)
吸嘴名称 连接器用 S 吸嘴 连接器用 M 吸嘴
画面显示名称
CN-S CN-M
形状
(单位：mm)
最大元件质量
0.9 g 4.7 g
最大元件高度
15 mm 15 mm
其它连接器用吸嘴 (反射)
吸嘴名称
CN-R4 CN-R5 CN-R6
画面显示名称
CN-R4 CN-R5 CN-R6
形状
(单位：mm)
直径
φ20 φ20 φ20
最大元件质量
4.0 g 0.8 g 7.0 g
最大元件高度
15 mm 15 mm 15 mm
吸嘴名
CN-R8 CN-R11 CN-R12
画面显示名称
CN-R8 CN-R11 CN-R12
形状
(单位：mm)
直径
φ20 φ20 φ20
最大元件质量
0.2 g 2.2 g 14.0 g
最大元件高度
15 mm 15 mm 15 mm
