BM123 参考手册 5.3 运转条件数据的设定 E36RCC-60- 270-A0 5.3-5 吸嘴光检查 对芯片用吸嘴 (S A,SX,S,M) 的状态进行确认。 异常时 ( 吸嘴上有焊料 等异物附着，吸嘴发 光时 ) 作为 NG 吸嘴处理。 可在 ‘Exa ct’ ( 严格 ) 、 ‘N orma l’ ( 一般 ) 、 ‘Rou gh’ ( 宽松 ) 三个阶段中进行设定。 通常请选择 ‘Nor mal’ ( 一般 ) 。 如…
BM123
参考手册
5.3 运转条件数据的设定
E36RCC-60-270-A0
5.3-4

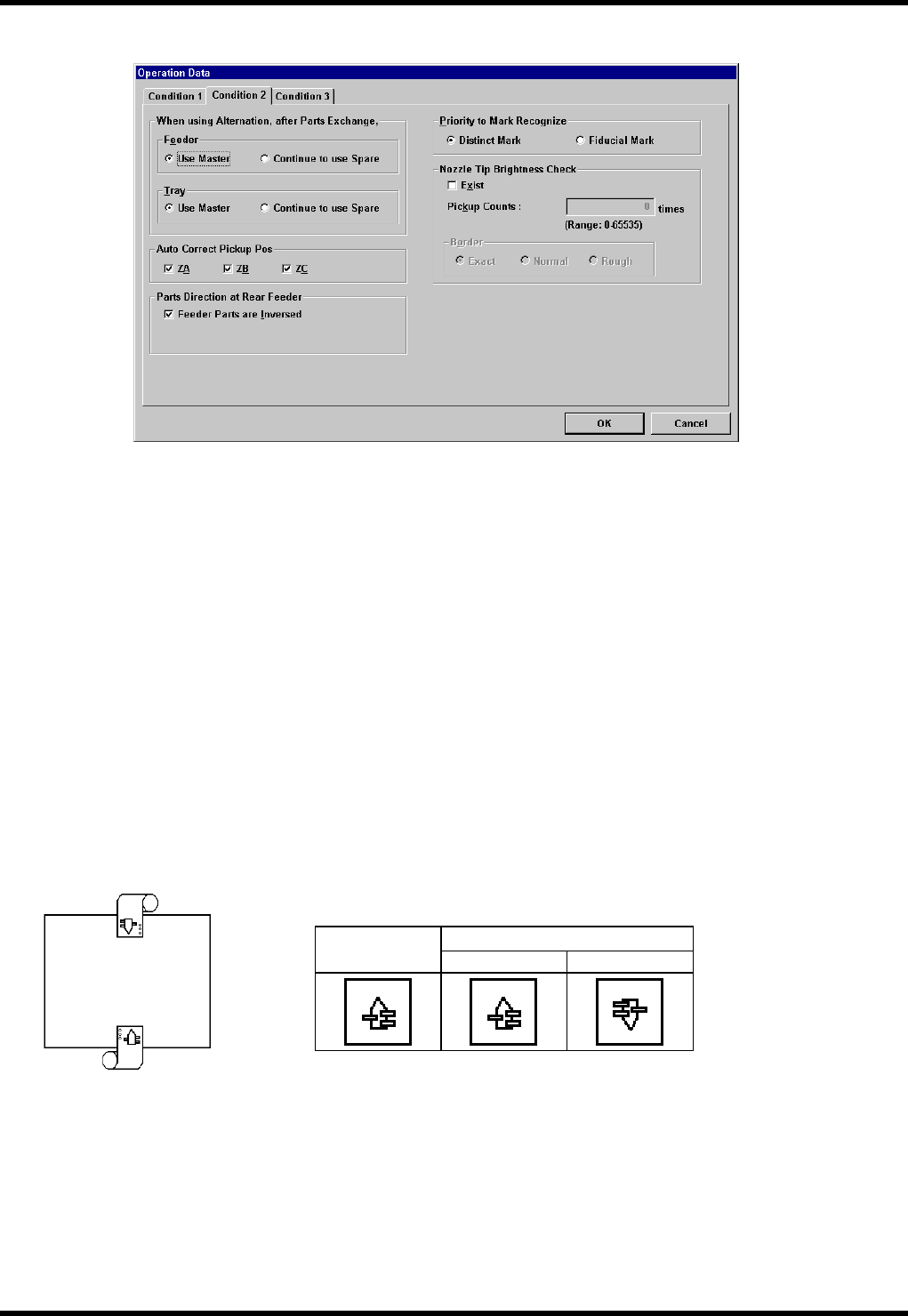

5.3.2 [Condition 2] (运转条件 2)
使用备用供料器时、元件交换完成后
本机仅能对供料器进行设定。
以主供料器进行生产
元件交换结束后，返回到主 ZNo.的供给部继续进行生产。
以备用供料器继续生产
元件交换结束后，不返回主 Zno.的供给部，以备用供料器继续进行生产。
如果最后备用的元件也用完，需要进行元件交换，则返回主供料器继续进行生产。
自动吸附位置补正
如果吸附位置有偏移，则在进行下一个吸附时，会反馈上一个吸附位置偏移并自动进行补正。
被检查过的供给部变为有效。
后侧供给部元件供给方向
来自后侧供给部的供给角度为 180°。
可共享使用前侧供给部和编带或元件程序库数据。
在 OFF 状态时变为 0°。通常请置于 ON。
识别照相机图像
后元件
前元件
180°ON 180°OFF
优先标记识别
在补正标记和判别标记中指定一个进行优先识别。
如果指定了补正标记，则用补正后的坐标位置对判别标记进行识别。
BM123
参考手册
5.3 运转条件数据的设定
E36RCC-60-270-A0
5.3-5
吸嘴光检查
对芯片用吸嘴 (SA,SX,S,M) 的状态进行确认。
异常时 (吸嘴上有焊料等异物附着，吸嘴发光时) 作为 NG 吸嘴处理。
可在 ‘Exact’ (严格)、‘Normal’ (一般)、‘Rough’ (宽松) 三个阶段中进行设定。
通常请选择 ‘Normal’ (一般)。
如果选择为 ‘Exact’ (严格)，则即使有很少的异物附着也能容易地判断为 NG 吸嘴。
在已经吸附了在此设定次数后进行下一次吸附之前，对每个吸嘴的状态进行确认。
=提示=
机种切换后，如果检查出 ‘Yes’ (有)，则不管次数的多少，均需在第一次吸附前进行检查。
5.3.3 [Condition 3] (运转条件 3)
基准标记计测
为防止因环境变化而造成贴装精度降低而使用。
检查出 ‘Yes’ (有) 后，在设定的计测间隔 (生产枚数、运转停止时间)
与生产开始时对基准标记进行计测。
通常请设定为 ‘Yes’ (有)。
=提示=
即使已设定为 ‘Yes’ (有)，如果 ‘Product Count’ (生产枚数)、‘Idling
Time’ (运转停止时间) 为 0，则不进行计测。
请务必对 ‘Product Count’ (生产枚数)、‘Idling Time’ (运转停止时间)
设定数值。
NG 贴装头
对不用于生产的贴装头进行 NG 指定。
=注意=
因该贴装头不动作，所以事前请对该贴装头是否在原点位置进行确
认，然后再进行运转。
基准标记
BM123
参考手册
5.3 运转条件数据的设定
E36RCC-60-270-A0
5.3-6
