2.2 控制规格
E36RCC-12-030-A0
2.2-2
程序功能
自动补料、步&重复、图形重复、任务重复
极坐标变换 (90°、180°、270°)
交替的元件供给
代表不良标记、不良标记任意配置功能
贴装顺序指定
基板识别后的不良标记检测
信号塔
信号灯的显示颜色
国内 国外
分类 亮灯标准
红色 黄色 错误停止 发生错误，机器停止时亮灯
吸附、上载导轨、识别错误发生后亮灯
元件用完停止发生后闪烁
机器停止、需操作员操作、不能自动恢复错误解除
后，因复位而关灯
黄色 白色 预告 机器虽然处于运转中，但有机器停止预告时则亮灯
若发生了元件用完预告，则闪烁
若发生了基板到达等待，则亮灯
机器因继续、需操作员操作 (元件补给)
预告条件解除而自动关灯或因复位而关灯
绿色 绿色 运行中 在 AUTO 状态下进行生产运转时亮灯
机器停止时关灯
信号灯红灯亮时，绿灯灭
若亮灯 / 闪烁模式同时发生，则亮灯优先。
BM123
参考手册
2.3 印刷基板设计标准
E36RCC-12-040-A0
2.3-1
贴附方向
Max. 0.5 mm
Max. 0.5 mm
2.3. 印刷基板设计标准
E36RCC-12-040-A0
2.3.1 印刷基板规格
可使用的基板尺寸
Max. 330 x 250 mm / Min. 50 x 50 mm
但是，当纵尺寸 > 横尺寸时请与我公司进行商议。
可贴附范围
Max. 330 x 244 mm
单位：mm
=注意=
在有缺口或敛缝的基板上，由于其位置和大小不尽相同，有时会造成基板检测传感器、止动器无法完全调整，
所以请先与我们联系。
基板的厚度
0.5 ~ 4.0 ㎜
基板的质量
Max. 1 kg (含元件)
基板允许弯曲度
显示基板搬送时的容许值。
请根据基板弯曲状态来设定贴附高度。
30
44 ~ 244
可贴附范围
50 ~ 250
3 3
不能有元件的范围
最大缺口尺寸
50 ~ 330
30
不能有元件的范围
设备前侧
BM123
参考手册
2.3 印刷基板设计标准
E36RCC-12-040-A0
2.3-2

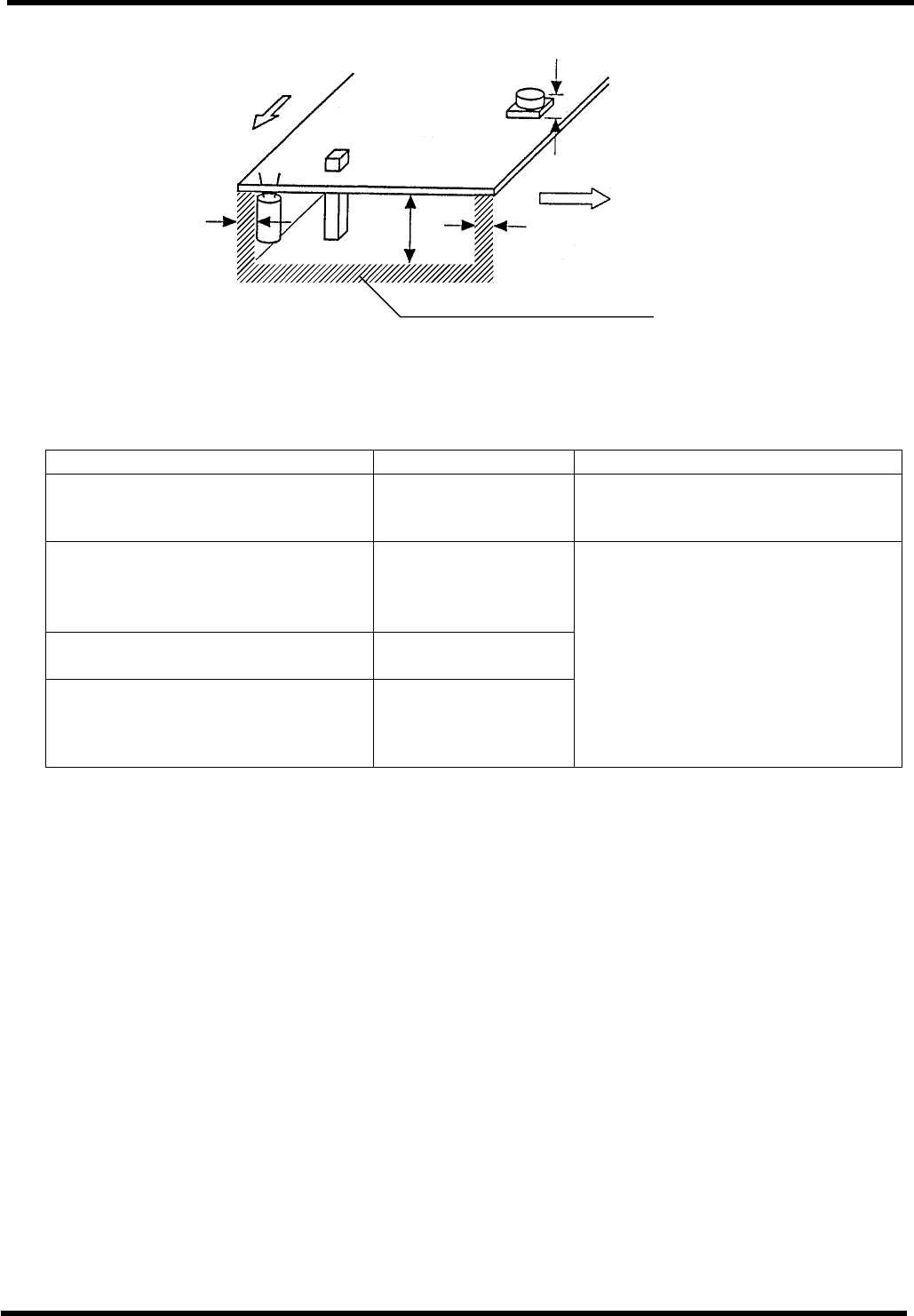

贴附前的基板状态
单位：mm
2.3.2 与邻接元件的最小缝隙
贴附精度会受到周边温度变化的影响。
关于 0603、1005 不满 0.2 mm 的狭邻接处理方法请另行商议。
元件种类示例 贴附精度 *1 邻接最小间隙
角芯片
0603, 1005
XY 两个方向均适用
0.05mm：Cp≧1
0.2 mm
根据邻接条件、焊盘设计和焊料的转
印量、焊料形状的不同而不同。
角芯片 1608,2012,3216
圆柱形芯片 (∅1.0 x 2, ∅1.4 x 3.6)
SOT 23, SOT 89
钽电容器 (A, B, C, D)
XY 两个方向均适用
0.07mm：Cp≧1
SOP (8 ~ 28P)
PLCC (Max.
30)
XY 两个方向均适用
0.07mm：Cp≧1
QFP *2
XY 两个方向均适用
0.03mm：Cp≧1
0.3 mm
根据邻接条件、焊盘设计和焊料的转
印量、焊料形状的不同而不同。
*1： 这是使用 8 个吸嘴贴附在粘接编带上进行贴装的精度。
*2： 这是使用我公司生产的治具基板、治具零件用个别标记识别进行操作后的精度。
贴附角度为 0°, 90°, 180°, 270°时。
设备前侧
基板搬送方向
Max. 30
3
3
Max.15
不能有元件的范围
