BM123
参考手册
4.2 贴装吸嘴的设定
E36RCC-65-020-A0
4.2-2

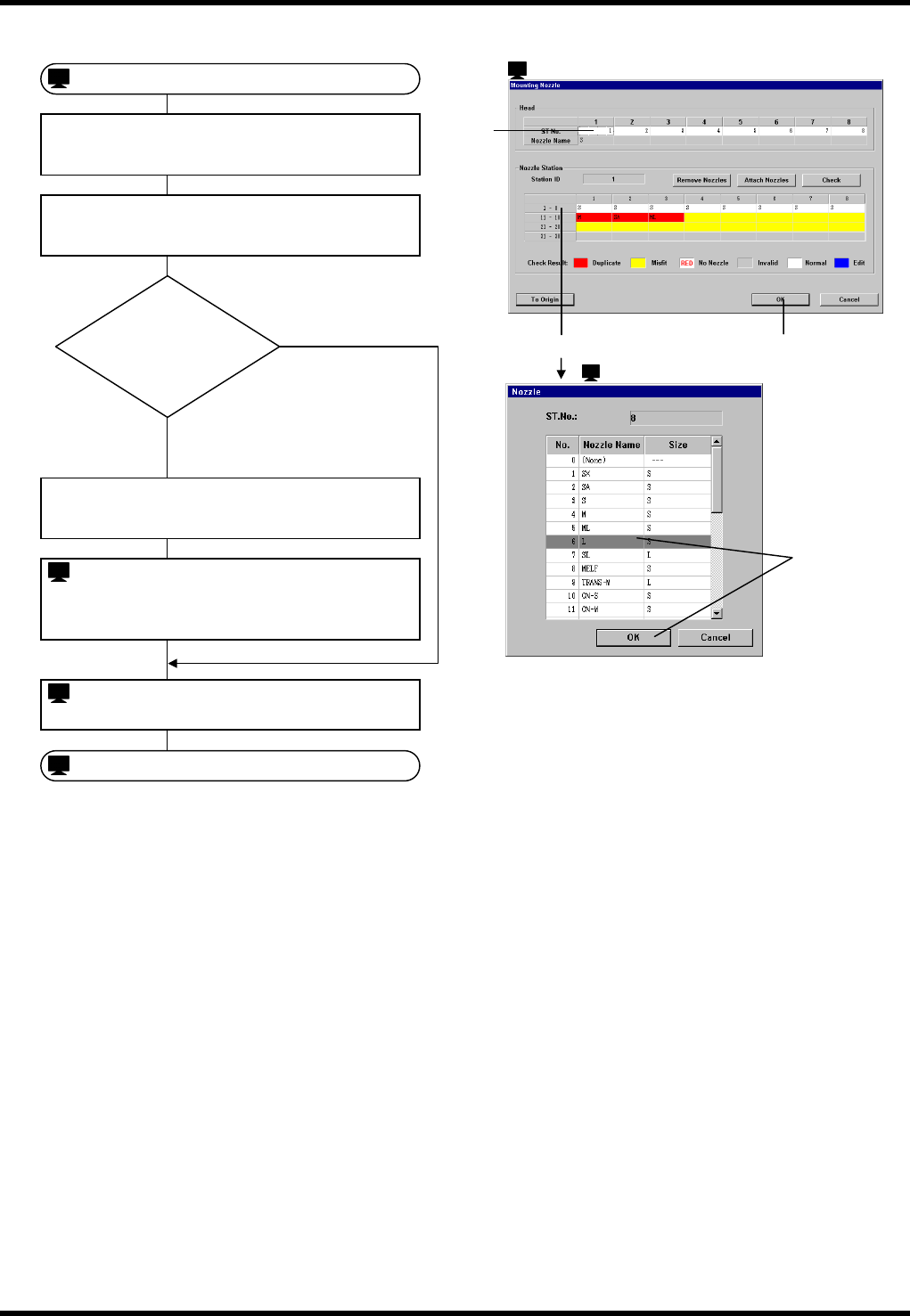

贴装吸嘴的设定方法
：‘Mounting Nozzle’
1.
点击需设定贴装头的站 No.
2.
输入相关的站 No.
将吸嘴设定到站上
3.
点击需设定的站
：‘Mounting Nozzle’
5.
<OK>
：‘Main window’ (主画面)
：‘Nozzle’ (吸嘴的设定)
4.
从列表中选择吸嘴
设定 (仅在未选择时品种程
序才能进行设定)
不设定
1. ,2.
：‘Mounting Nozzle’
5.
4.
：‘Nozzle’ (吸嘴的设定)
3.
BM123
参考手册
4.2 贴装吸嘴的设定
E36RCC-65-020-A0
4.2-3
4.2.2 吸嘴的确认
这是对实际的贴装头和吸嘴站上是否有吸嘴进行确认用的功能。
通过画面上的 <Check> (确认) 使之动作。
确认后的显示
背景颜色
背景颜色的内容如下所示。
红色背景：重复 贴装头上有吸嘴，应将其返还的站中也有吸嘴。
黄色背景：设置出错 在不应该有吸嘴的地方存在吸嘴。
虽然已使用品种程序内的吸嘴站数据将 ‘使用有无’ 设为无效，但吸嘴站
中仍然有吸嘴。
或者虽然已设为有效，但是没有吸嘴名称时。
灰色背景：无效 未使用站时。
使用品种程序内的吸嘴站数据将 ‘使用有无’ 设为无效，但吸嘴站仍为无
吸嘴的状态。
白色背景：正常 数据处于相容性的状态。
蓝色背景：修正 变更数据后，变为 ‘白色文字 / 蓝色背景’。
文字颜色
文字颜色的内容如下所示。
红色文字： 虽然应该从数据上反映出有吸嘴，但实际上并没有吸嘴。
黑色文字： 正常状态。
确认的结果会因下列因素而有不同的显示。
是否选择了品种程序。
已选择品种程序时，用品种程序库内的吸嘴站数据将
‘使用有无’ 设为有效或无效。
是否已设定了吸嘴名称。
=注意=
当按下 <Remove Nozzles> (吸嘴拆卸)、<Attach
Nozzles> (吸嘴安装) 变更配置时也与确认后相同，
吸嘴站的背景颜色和文字颜色将被更新，。
BM123
参考手册
4.2 贴装吸嘴的设定
E36RCC-65-020-A0
4.2-4
品种程序选择过程中的显示方法
在下表的方框内以 ‘文字颜色 / 背景颜色’ 表示。
文字颜色为 ‘-’ 时，表示文字 (吸嘴名称) 未被显示。
B：黑 / R：红 / Y：黄 / W：白 / G：灰
品种程序 站中有吸嘴 站中无吸嘴
‘使用有无’ 吸嘴名称
贴装头
上有吸嘴
贴装头
上无吸嘴
贴装头
上有吸嘴
贴装头
上无吸嘴
未使用的站
有
B / R B / Y B / G B / G B / G
无效
无
- / R - / Y - / G - / G - / G
有
B / R B / W B / W R / W B / G
有效
无
- / R - / Y - / W - / W - / G
未选择有品种程序库时的显示方法
设备内数据 站中有吸嘴 站中无吸嘴 未使用的站
有吸嘴名称
B / W R / W B / G
无吸嘴名称
- / Y - / W - / G
4.2.3 吸嘴交换
本功能是利用贴装头可以将安装在贴装头上的吸嘴安装到任意一个吸嘴站上或将站上的任意一个吸嘴卸下，然
后将其安装在贴装头。
通过画面上的 <Remove Nozzles> (吸嘴拆卸) 或 <Attach Nozzles> (吸嘴安装)，显示条件设定用的画面，并
使之动作。
警告
将吸嘴安装在贴装头上或将吸嘴从贴
装头上拆卸时，应将伺服器置于 OFF
=注意=
未选择品种程序时，不能使用 <Remove Nozzles> (吸嘴拆卸) 和 <Attach Nozzles> (吸嘴安装)。
