BM123
参考手册
5.4 识别基本数据的设定
E36RCC-60-280-A0
5.4-1
5.4. 识别基本数据的设定
E36RCC-60-280-A0
主要是使用 < Calibration > (校准) 对各种识别照相机的基本数据进行计测设定。
5.4.1 [Head Camera] (贴装头) [Fixed (Rear)] (固定(后))
对元件识别用照相机的基本数据进行设定。
贴装头照相机设定画面 固定 (后) 照相机设定画面
照相机偏移 [mm] X,Y (仅适用于 [Fixed (Rear) ] (固定(后) ) )
对机器原点与照相机安装位置之间的距离进行设定。
输入范围：-999.999 ~ 999.999 mm
照相机标度 [µm / pixel]：X,Y
对照相机 1 个像素 (pixel) 的 X,Y 方向的边长进行设定，单位为µm。
输入范围：0 ~ 999.999 µm / pixel
照相机倾斜
对与自动装置 Y 轴相对应的照相机安装的旋转度数进行设定。
旋转方向：参照右图
输入范围：-180.000 ~ 180.000°
吸嘴旋转中心 [mm]
对相对于照相机视野中心的吸嘴中心的位置 (偏移) 进行设定。
方向：参照右图
输入范围：-999.999 ~ 999.999 mm
图像获取开始距离 [mm]
进行元件识别时，对原点与图像获取开始位置之间的距离进行设定。
输入范围：-999.999 ~ 999.999 mm
照相机倾斜
（+）
照相机
Y (+)
X (+)
BM123
参考手册
5.4 识别基本数据的设定
E36RCC-60-280-A0
5.4-2
5.4.2 [Board] (基板)
对下一个照相机的基本数据进行设定。
基板照相机 1：
这是对基板上的标记进行识别时所使用的照
相机。
基板照相机 2：
这是选购件。
这是对吸附位置进行示教时所用的照相机。
未设定有选购件时，输入栏的灰度等级将会被
降低。
照相机偏移 [mm]：X,Y
这是贴装头 1 到基板照相机之间的距离。
输入范围：-999.999 ~ 999.999 mm
照相机标度 [µm / pixel]：X,Y
对照相机 1 个像素 (pixel) 的 X,Y 方向的边长进行设定，单位为 µm。
输入范围：0 ~ 999.999 µm
照相机倾斜 [°]
对与自动装置 Y 轴相对应的照相机安装的旋转度数进行设定。
输入范围：-180.000 ~ 180.000°
5.4.3 [Misc]
[Misc] 为贴装头的尺寸数据。
贴装头之间的间距 [mm]
设定贴装头的间距 (与 H1 之间的距离)。
输入范围：-999.999 ~ 999.999 mm
焦点高度 [mm]
这是在安装测定用治具时，治具下面与贴装
头轴高度方向原点之间的距离。
在本机中仅使用 ‘Head’ (贴装头) 和 ‘Fixed
(Rear)’ (固定 (后) )。
输入范围：-999.999 ~ 999.999 mm
扫描开始位置 Y [mm]
这是识别元件时的 Y 方向位置。
在本机中仅使用 ‘Head’ (贴装头) 和 ‘Fixed (Rear)’ (固定 (后) )。
输入范围：-999.999 ~ 999.999 mm
基准标记位置
这是进行基准标记计测时所使用的标记位置。
输入范围：-999.999 ~ 999.999 mm
BM123
参考手册
5.4 识别基本数据的设定
E36RCC-60-280-A0
5.4-3

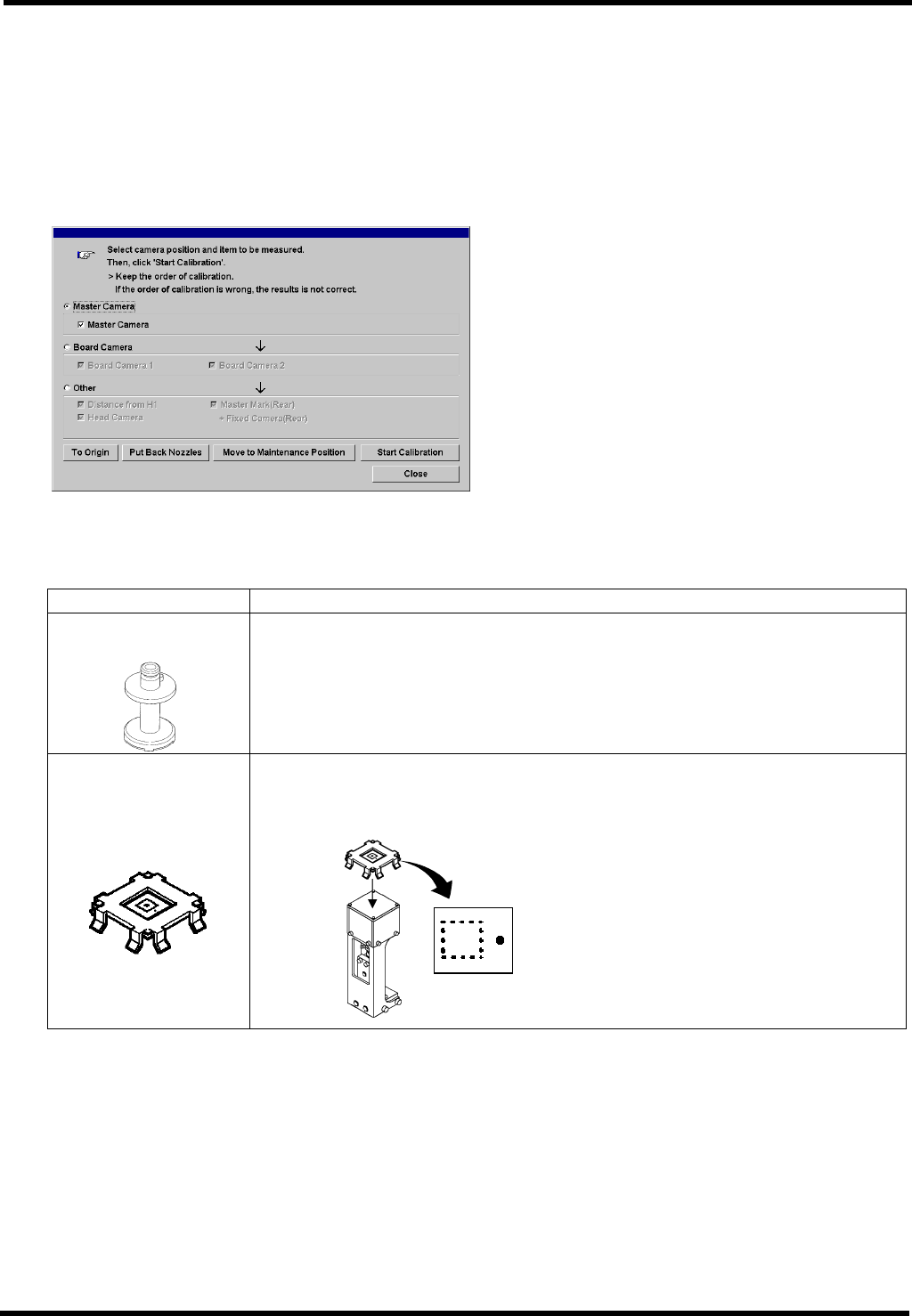

5.4.4 照相机校准
这是通过自动计测对各种识别照相机的数据进行设定的功能。
计测开始前应选择好计测的对象。
计测对象为基准照相机、基板照相机及其它。
=注意=
请务必按照基准照相机、基板照相机、其它这一顺序进行校准。
下一个校准以上一个校准的结果为依据。
基准照相机
指定是否对成为校准基准的照相机进行计测。
基板照相机
指定计测基板照相机时的计测项目。
其它
指定其它计测项目。
校准治具的安装
校准治具为选购件。
治具 用途
元件照相机
校准治具
‘基准照相机’ 和 ‘其它’ 用照相机治具
用于基准照相机和其它的校准。
安装在返还吸嘴后的贴装头上。
元件照相机校准治具不能设置在吸嘴站上。
基板照相机
校准治具
‘基板照相机’ 用的校准治具
基板照相机进行校准时使用。
安装在固定照相机 (后) 上使用。
=注意=
治具的安装 / 拆卸请根据画面的显示进行。
校准治具的故障会影响到贴装精度。请注意操作。
校准完成后，请进行妥善保管，以防脏污及避免造成损伤。
