5.5 照度维护
E36RCC-60-410-A0
5.5-5

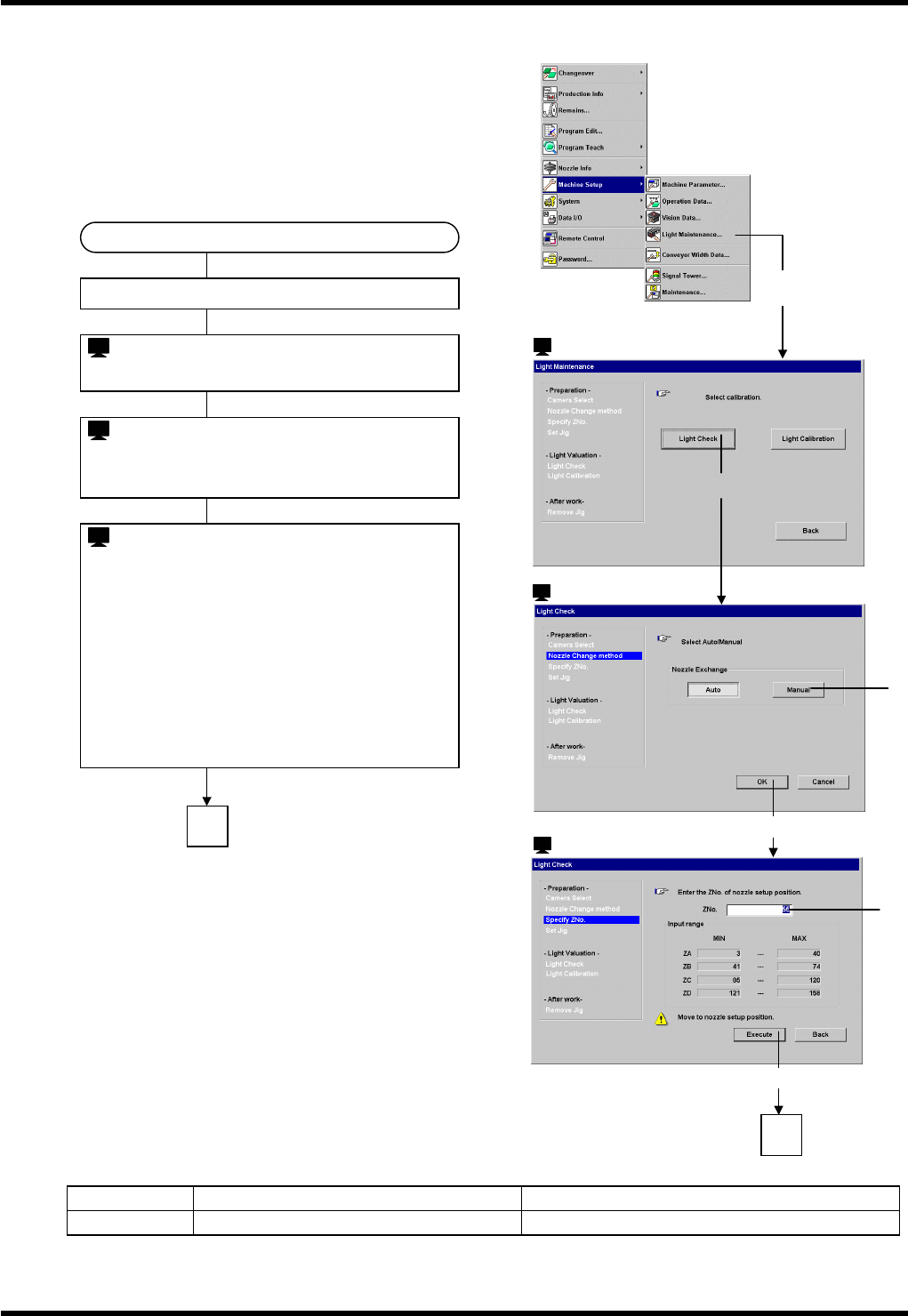

照度诊断方法 (手动)
通过吸嘴交换选择手动时，请预先将所规定的吸嘴放在手边。しておいてください。
=提示=
可用于照度诊断的吸嘴为 L 吸嘴、MG-P
吸嘴、MG 吸嘴、M 吸嘴。
=提示= 1
发生位置 错误信息 处理方法
=提示= 1 输入数据不正确。 请输入 ZNo.输入范围。
1.
<Machine Setup> (机器设定) / <Light Maintenance> (照度维护)
主菜单
：‘Light Maintenance’ (照度维护)
2.
<Light Check> (照度诊断)
：‘Nozzle Change method’ (吸嘴交换方法)
3.
选择 <Auto> (自动)，<OK>。
=提示= 1
：‘Specify ZNo.’ (ZNo. 指定)
4.
指定贴装头移动目标的 ZNo.。<OK> (执行)
=提示=
在供给部上没有安装供料器的宽敞空间上指
定照度校准治具的安装位置。
如果空间不够宽敞，则请预先将照度校准治
具安装位置附近的供料器卸下。
1
：‘Light Maintenance’
：‘Specify ZNo.’ (ZNo.指定)
：‘Nozzle Change method’
3.
1.
2.
4.
3.
1
4.
(吸嘴交换方法)
(
照度维护
)
BM123
参考手册
5.5 照度维护
E36RCC-60-410-A0
5.5-6
=提示= 2
=提示= 2
发生位置 错误信息 处理方法

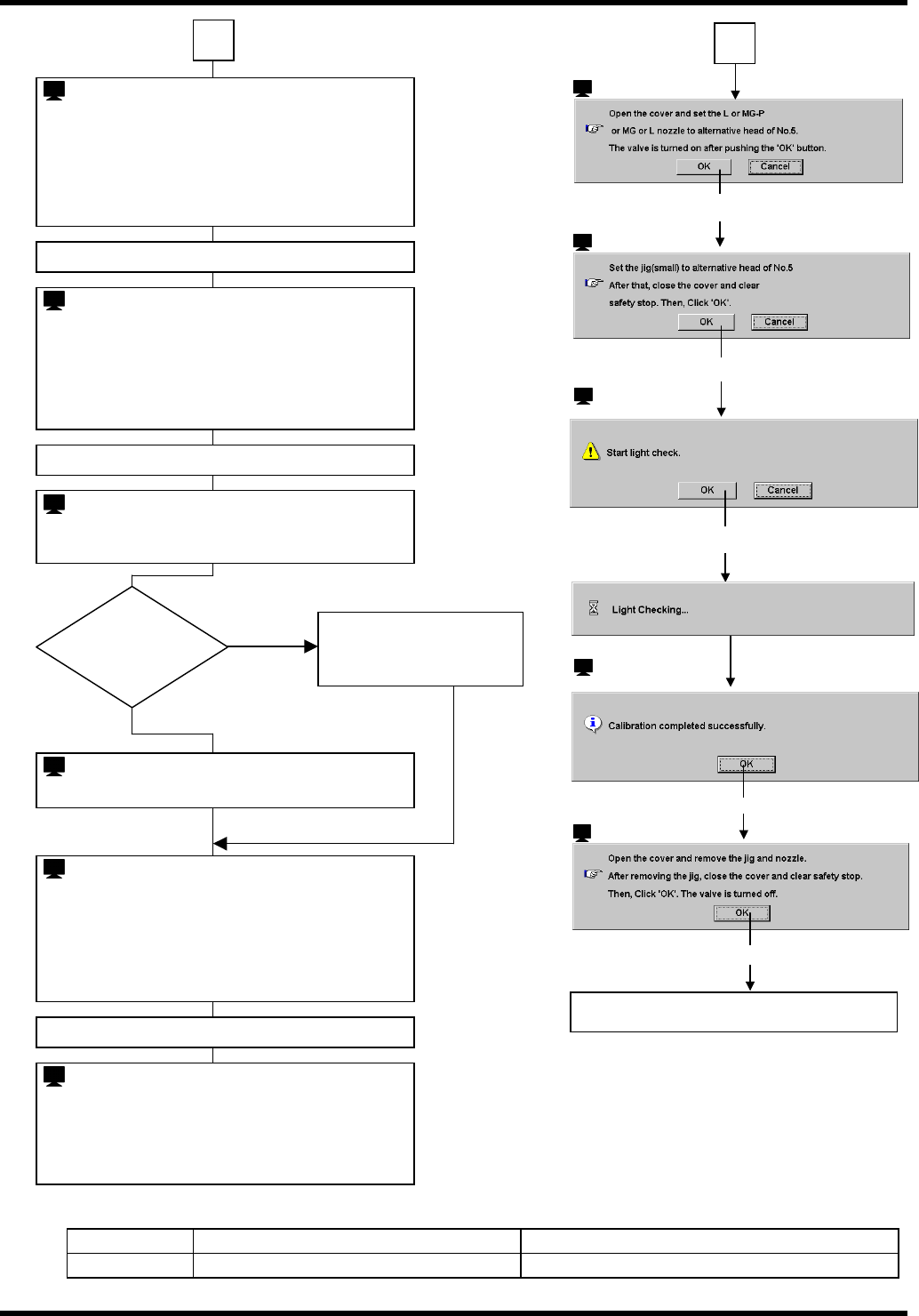

=提示= 2 照度诊断失败。 请重新进行照度诊断。
1
：‘Start of light check’ (照度诊断开始)
9.
<OK>
执行照度诊断
8.
<OK>
：‘Completion of light check’ (照度诊断完成)
10.
<OK>
12.
<OK>
== 参照 ‘5.4.6 照度
校准’
照度诊断中
NG
OK
：‘Work instruction’ (作业指示)
5.
打开盖。
将规定的吸嘴安装在已下降的贴装头 5 上。
关闭盖。
解除安全停止。
6.
<OK>
：‘Work instruction’ (作业指示)
7.
打开盖。
将照度校准治具安装在已下降的贴装头 5
上。
关闭盖。
解除安全停止。
：‘Work instruction’ (作业指示)
11.
打开盖。
从已下降的贴装头 5 上卸下照度校准治具。
关闭盖。
解除安全停止。
：‘Nozzle Change method’ (吸嘴交换方法)
13.
返回到吸嘴交换方法画面。
=提示=
重新进行照度诊断时请指定吸嘴交换，并按
<OK>。
：‘Work instruction’ (作业指示)
：‘Start of light
check’
1
：‘Completion of
li
g
ht check’
：‘Work instruction’ (作业指示)
：Work instruction’ (作业指示)
吸嘴交换方法画面
6.
10.
8.
9.
(
照度
诊
断开始
)
(
照度
诊
断
完
成
)
BM123
参考手册
5.5 照度维护
E36RCC-60-410-A0
5.5-7
5.5.2 照度校准
这是使用照度校准治具，对贴装头照相机的照明亮度进行调整所设的功能。
上层、中层、下层均进行照明亮度调整。
这是在照明更换完成等时，对所有照明进行调整用的功能。
诊断治具的安装
治具 用途
照度校准治具
‘照度校准’ 用的治具
对贴装头照相机进行照度诊断和照度校准时使用。
安装在 L (或 MG-P、MG、M) 吸嘴上进行使用。
=提示=
照度校准所用的治具与照度诊断所用的治具相同。
