BM123
参考手册
4.2 贴装吸嘴的设定
E36RCC-65-020-A0
4.2-3

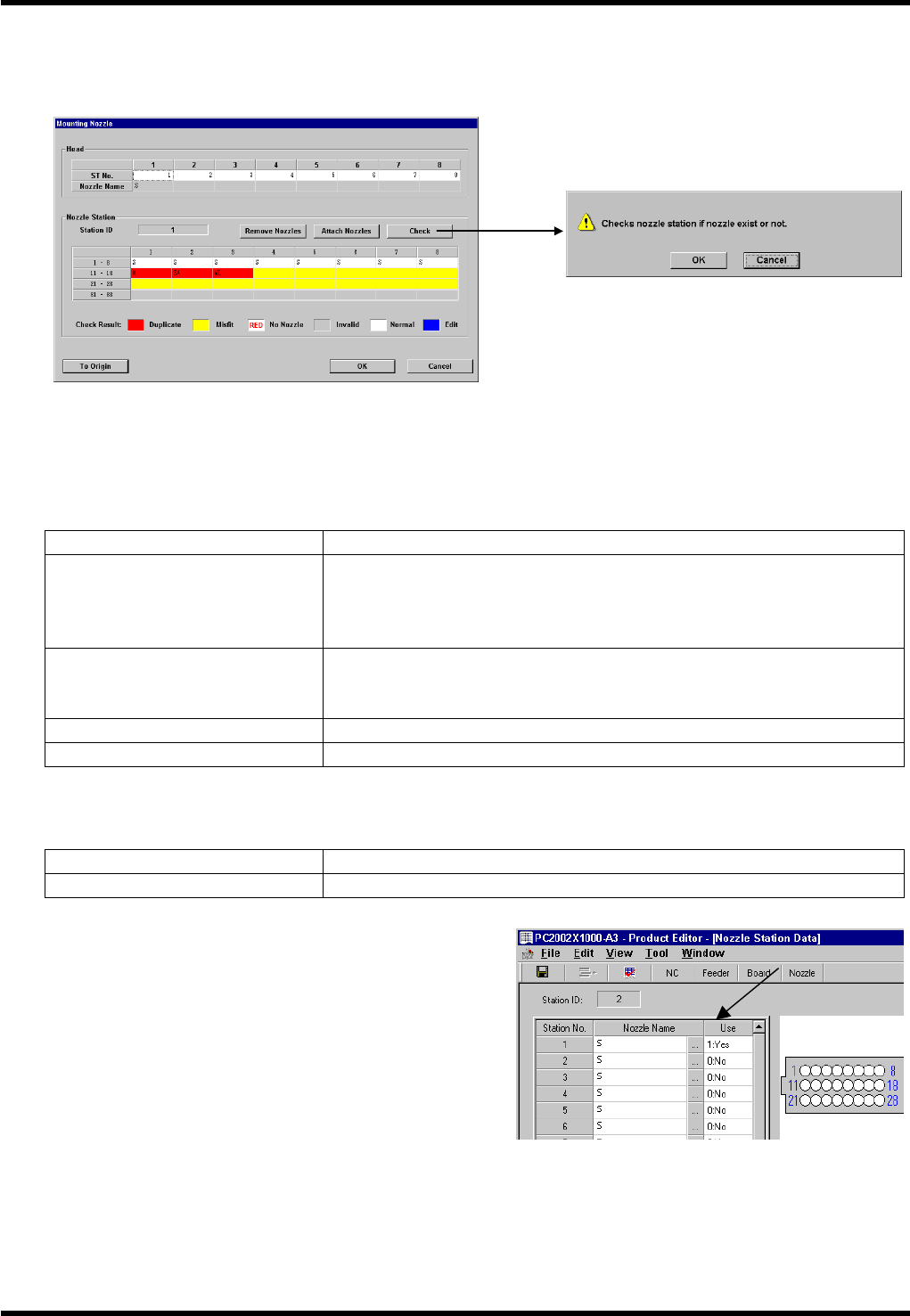

4.2.2 吸嘴的确认
这是对实际的贴装头和吸嘴站上是否有吸嘴进行确认用的功能。
通过画面上的 <Check> (确认) 使之动作。
确认后的显示
背景颜色
背景颜色的内容如下所示。
红色背景：重复 贴装头上有吸嘴，应将其返还的站中也有吸嘴。
黄色背景：设置出错 在不应该有吸嘴的地方存在吸嘴。
虽然已使用品种程序内的吸嘴站数据将 ‘使用有无’ 设为无效，但吸嘴站
中仍然有吸嘴。
或者虽然已设为有效，但是没有吸嘴名称时。
灰色背景：无效 未使用站时。
使用品种程序内的吸嘴站数据将 ‘使用有无’ 设为无效，但吸嘴站仍为无
吸嘴的状态。
白色背景：正常 数据处于相容性的状态。
蓝色背景：修正 变更数据后，变为 ‘白色文字 / 蓝色背景’。
文字颜色
文字颜色的内容如下所示。
红色文字： 虽然应该从数据上反映出有吸嘴，但实际上并没有吸嘴。
黑色文字： 正常状态。
确认的结果会因下列因素而有不同的显示。
是否选择了品种程序。
已选择品种程序时，用品种程序库内的吸嘴站数据将
‘使用有无’ 设为有效或无效。
是否已设定了吸嘴名称。
=注意=
当按下 <Remove Nozzles> (吸嘴拆卸)、<Attach
Nozzles> (吸嘴安装) 变更配置时也与确认后相同，
吸嘴站的背景颜色和文字颜色将被更新，。
BM123
参考手册
4.2 贴装吸嘴的设定
E36RCC-65-020-A0
4.2-4
品种程序选择过程中的显示方法
在下表的方框内以 ‘文字颜色 / 背景颜色’ 表示。
文字颜色为 ‘-’ 时，表示文字 (吸嘴名称) 未被显示。
B：黑 / R：红 / Y：黄 / W：白 / G：灰
品种程序 站中有吸嘴 站中无吸嘴
‘使用有无’ 吸嘴名称
贴装头
上有吸嘴
贴装头
上无吸嘴
贴装头
上有吸嘴
贴装头
上无吸嘴
未使用的站
有
B / R B / Y B / G B / G B / G
无效
无
- / R - / Y - / G - / G - / G
有
B / R B / W B / W R / W B / G
有效
无
- / R - / Y - / W - / W - / G
未选择有品种程序库时的显示方法
设备内数据 站中有吸嘴 站中无吸嘴 未使用的站
有吸嘴名称
B / W R / W B / G
无吸嘴名称
- / Y - / W - / G
4.2.3 吸嘴交换
本功能是利用贴装头可以将安装在贴装头上的吸嘴安装到任意一个吸嘴站上或将站上的任意一个吸嘴卸下，然
后将其安装在贴装头。
通过画面上的 <Remove Nozzles> (吸嘴拆卸) 或 <Attach Nozzles> (吸嘴安装)，显示条件设定用的画面，并
使之动作。
警告
将吸嘴安装在贴装头上或将吸嘴从贴
装头上拆卸时，应将伺服器置于 OFF
=注意=
未选择品种程序时，不能使用 <Remove Nozzles> (吸嘴拆卸) 和 <Attach Nozzles> (吸嘴安装)。
BM123
参考手册
4.2 贴装吸嘴的设定
E36RCC-65-020-A0
4.2-5

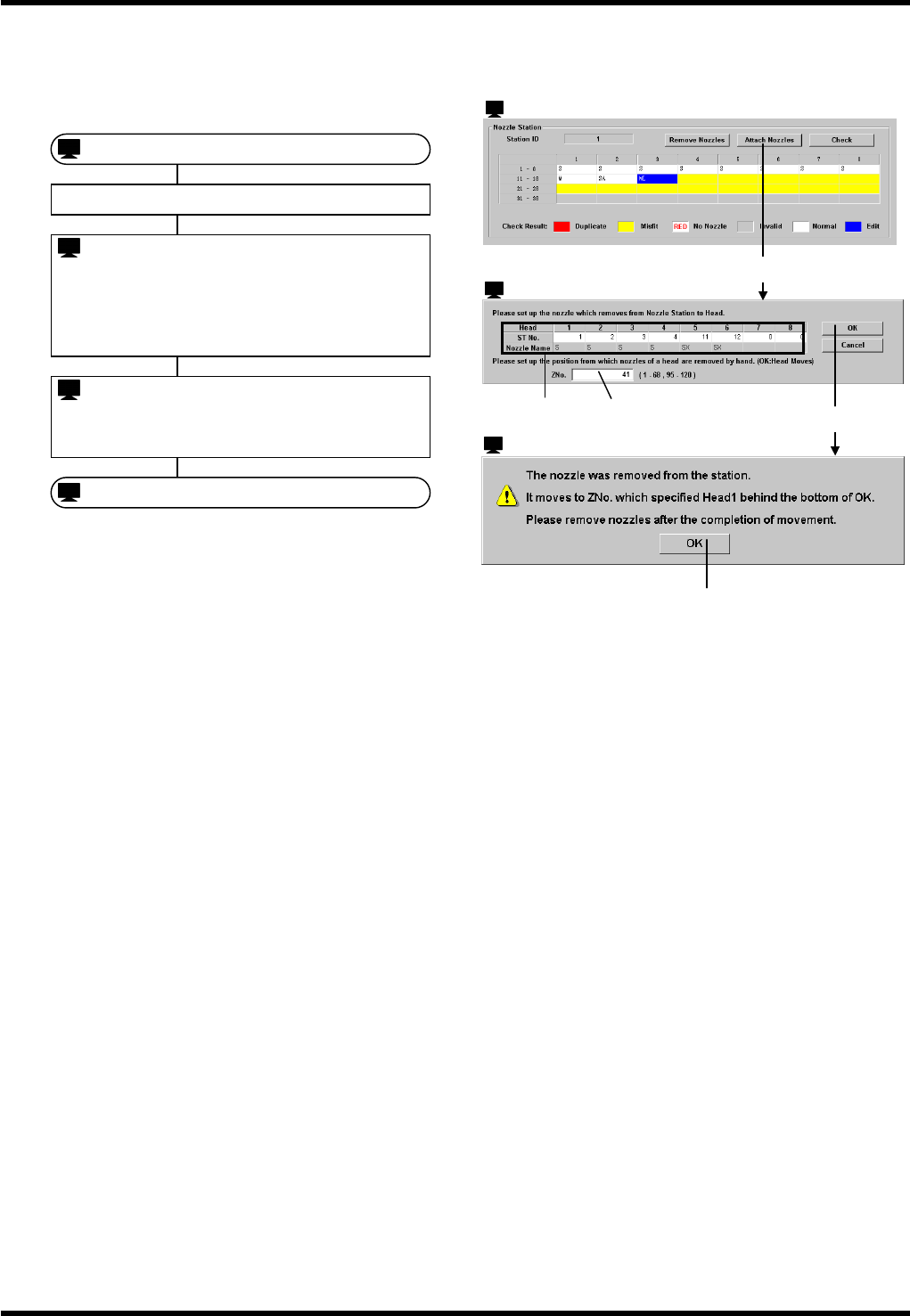

吸嘴的拆卸方法
将吸嘴站上存在的任意一个吸嘴安装到任意一个贴装头后，可将贴装头 1 移动到任意一个供给部。
如果按 <Remove Nozzles> (吸嘴拆卸)，将显示条件设定的画面。
请根据以下步骤拆卸吸嘴。
=提示=1
未返回原点时，因会显示 ‘返回原点指示’，届时请执行返回原点。
未确认吸嘴站中是否有吸嘴时，因会显示 ‘确认指示’，届时请确认是否有吸嘴。
按下 ‘Monitoring’ (监视) 画面中的 <NOZZLE CHANGE PLATE> (吸嘴交换板) 后打开吸嘴站的板，或者
对贴装头的站 No.状态进行变更后，均需确认是否有吸嘴。(显示 ‘confirmation’ (确认指示)。)
=注意=1
吸嘴已被安装在贴装头上时，有以下的 2 种方法可将贴装头设为无吸嘴的状态。
• 按下 <Attach Nozzles> (吸嘴安装)，将贴装头上的吸嘴返回到站内。
• 用手将吸嘴从贴装头上卸下，将所有贴装头的站 No.设定为 ‘0’。
但当吸嘴重复时，因会显示 ‘Move to feeder’ (移动到供给部)，届时请根据画面的指示进行操作。
== 关于 ’Move to feeder’ (移动到供给部)，请参照 ‘■ How to Remove Duplicate Nozzles’ (■
重复
吸嘴的拆卸方法)。
=提示=2
当设定了不存在吸嘴的站 No.，并按下 <OK> 时，将变为错误。
某些贴装头因受到可动范围的限制，会出现不能从站中卸下吸嘴的情况，届时请参考吸嘴交换条件输入站
No.。
== 关于吸嘴交换条件，请参照 ‘Ref. / 设备规格 / 吸嘴站规格’。
对于已被设定为 NG 的贴装头，则不能输入站 No.。
== 关于 NG 贴装头，请参考 ‘Ref. / 机器设定 / 运转条件数据设定’。
因为要用手对安装在贴装头上的吸嘴进行拆卸，所以请将 3.的 Zno.设定在易于操作的位置。
=注意=2
4. 如果按下 <OK>，则贴装头动作，届时会将吸嘴从站中拆卸到贴装头上，敬请注意。
1.
<Remove Nozzles> (吸嘴拆卸)
：‘Mounting Nozzle’ (贴装吸嘴的设定)
=提示=1、=注意=1
=注意=3
：‘Confirmation of removal’ (拆卸确认)
5.
<OK>
：‘Setting removal condition’ (拆卸条件设定)
2.
输入需拆卸的吸嘴站 No.
输入使贴装头 1 移动的 ZNo.
<OK>
3.
4.
=提示=2、=注意=2
：‘Mounting Nozzle’ (贴装吸嘴的设定)
：‘Confirmation of removal’ (拆卸确认)
5.
：‘Setting removal condition’ (拆卸条件设定)
2.
3.
4.
1.
：‘Mounting Nozzle’ (贴装吸嘴的设定)
