BM123 参考手册 5.4 识别基本数据的设定 E36RCC-60- 280-A0 5.4-1 5.4. 识别基本数据的设定 E36RCC-60-280-A0 主要是使用 < Cal ibration > ( 校准 ) 对各种识别照相 机的基本数据进行计 测设定。 5.4.1 [Head Camera] ( 贴装头 ) [Fixed (R ear)] ( 固定 ( 后 )) 对元件识别用照相机的 基本数据进行设定。 贴装头…
BM123
参考手册
5.3 运转条件数据的设定
E36RCC-60-270-A0
5.3-6
BM123
参考手册
5.4 识别基本数据的设定
E36RCC-60-280-A0
5.4-1
5.4. 识别基本数据的设定
E36RCC-60-280-A0
主要是使用 < Calibration > (校准) 对各种识别照相机的基本数据进行计测设定。
5.4.1 [Head Camera] (贴装头) [Fixed (Rear)] (固定(后))
对元件识别用照相机的基本数据进行设定。

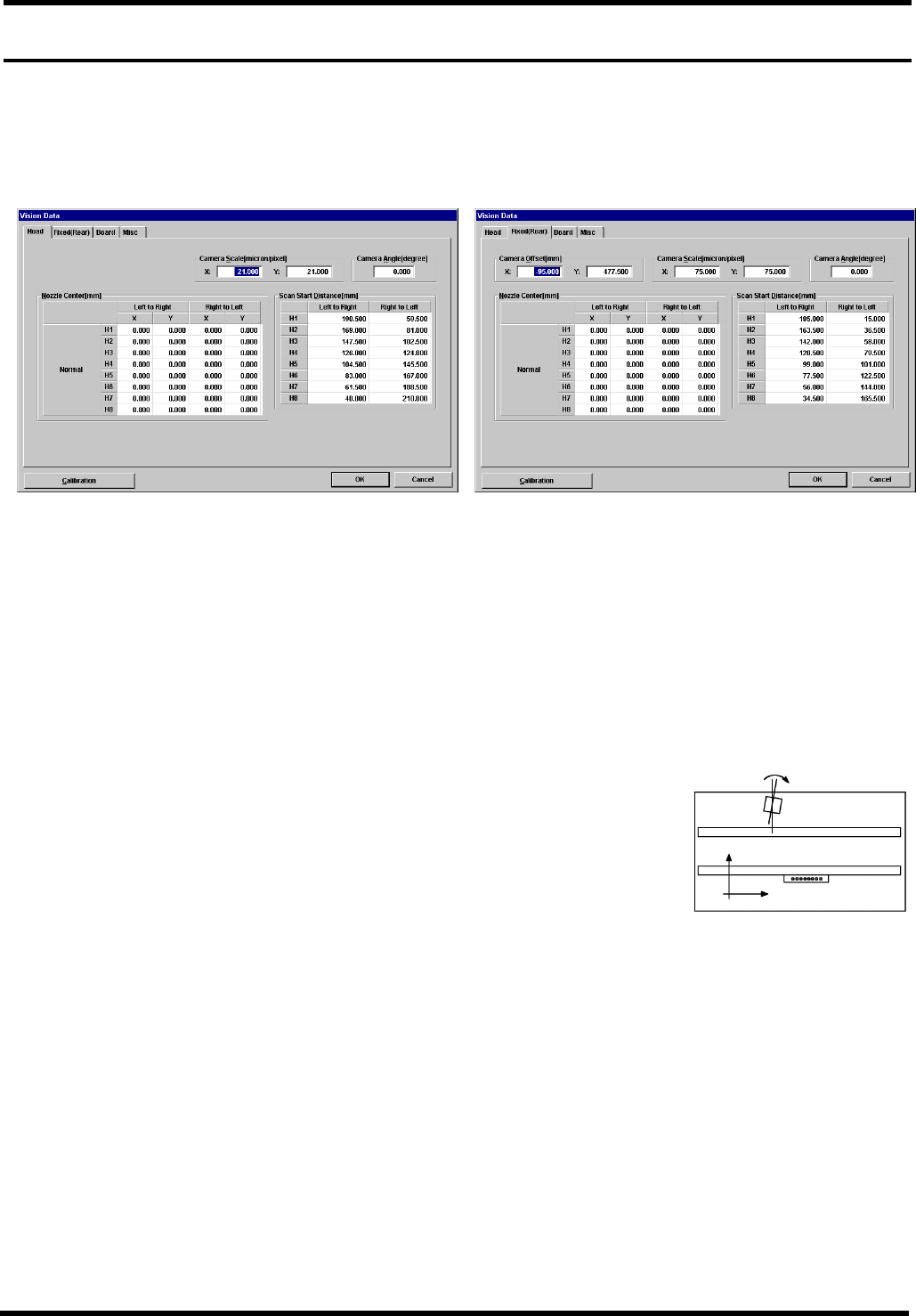

贴装头照相机设定画面 固定 (后) 照相机设定画面
照相机偏移 [mm] X,Y (仅适用于 [Fixed (Rear) ] (固定(后) ) )
对机器原点与照相机安装位置之间的距离进行设定。
输入范围：-999.999 ~ 999.999 mm
照相机标度 [µm / pixel]：X,Y
对照相机 1 个像素 (pixel) 的 X,Y 方向的边长进行设定，单位为µm。
输入范围：0 ~ 999.999 µm / pixel
照相机倾斜
对与自动装置 Y 轴相对应的照相机安装的旋转度数进行设定。
旋转方向：参照右图
输入范围：-180.000 ~ 180.000°
吸嘴旋转中心 [mm]
对相对于照相机视野中心的吸嘴中心的位置 (偏移) 进行设定。
方向：参照右图
输入范围：-999.999 ~ 999.999 mm
图像获取开始距离 [mm]
进行元件识别时，对原点与图像获取开始位置之间的距离进行设定。
输入范围：-999.999 ~ 999.999 mm
照相机倾斜
（+）
照相机
Y (+)
X (+)
BM123
参考手册
5.4 识别基本数据的设定
E36RCC-60-280-A0
5.4-2

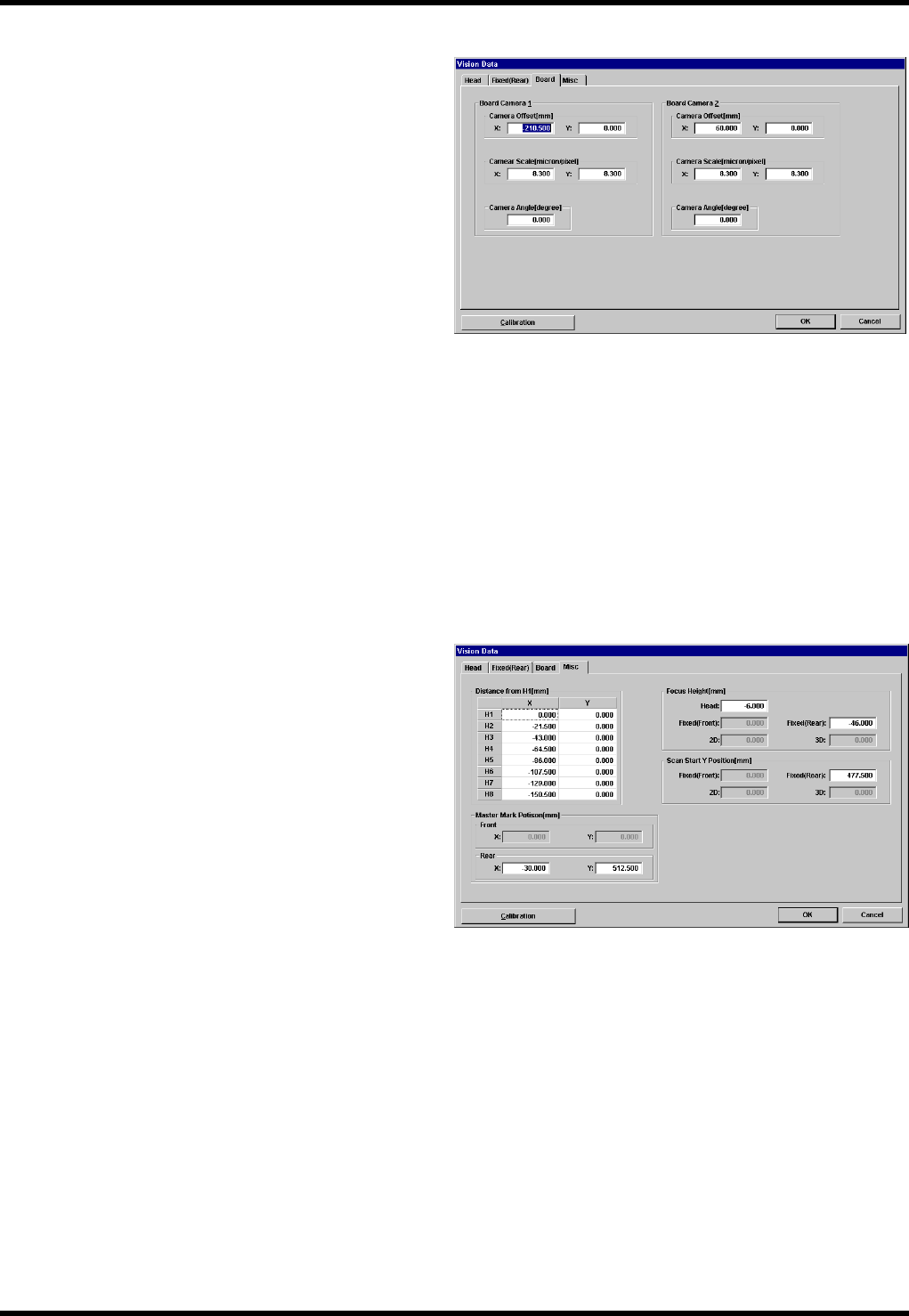

5.4.2 [Board] (基板)
对下一个照相机的基本数据进行设定。
基板照相机 1：
这是对基板上的标记进行识别时所使用的照
相机。
基板照相机 2：
这是选购件。
这是对吸附位置进行示教时所用的照相机。
未设定有选购件时，输入栏的灰度等级将会被
降低。
照相机偏移 [mm]：X,Y
这是贴装头 1 到基板照相机之间的距离。
输入范围：-999.999 ~ 999.999 mm
照相机标度 [µm / pixel]：X,Y
对照相机 1 个像素 (pixel) 的 X,Y 方向的边长进行设定，单位为 µm。
输入范围：0 ~ 999.999 µm
照相机倾斜 [°]
对与自动装置 Y 轴相对应的照相机安装的旋转度数进行设定。
输入范围：-180.000 ~ 180.000°
5.4.3 [Misc]
[Misc] 为贴装头的尺寸数据。
贴装头之间的间距 [mm]
设定贴装头的间距 (与 H1 之间的距离)。
输入范围：-999.999 ~ 999.999 mm
焦点高度 [mm]
这是在安装测定用治具时，治具下面与贴装
头轴高度方向原点之间的距离。
在本机中仅使用 ‘Head’ (贴装头) 和 ‘Fixed
(Rear)’ (固定 (后) )。
输入范围：-999.999 ~ 999.999 mm
扫描开始位置 Y [mm]
这是识别元件时的 Y 方向位置。
在本机中仅使用 ‘Head’ (贴装头) 和 ‘Fixed (Rear)’ (固定 (后) )。
输入范围：-999.999 ~ 999.999 mm
基准标记位置
这是进行基准标记计测时所使用的标记位置。
输入范围：-999.999 ~ 999.999 mm
