BM123 参考手册 2. 设备规 格 E36RCC-12- 000-A0 2-2 E36RCC-12-000-A0 2. 设备规格 在本章中对设备的各种 规格进行了说明。
BM123
参考手册
2. 设备规格
E36RCC-12-000-A0
2-1
2. 设备规格
BM123
参考手册
2. 设备规格
E36RCC-12-000-A0
2-2
E36RCC-12-000-A0
2. 设备规格
在本章中对设备的各种规格进行了说明。
BM123
参考手册
2.1 机械规格
E36RCC-12-020-A0
2.1-1
2.1. 机械规格
E36RCC-12-020-A0

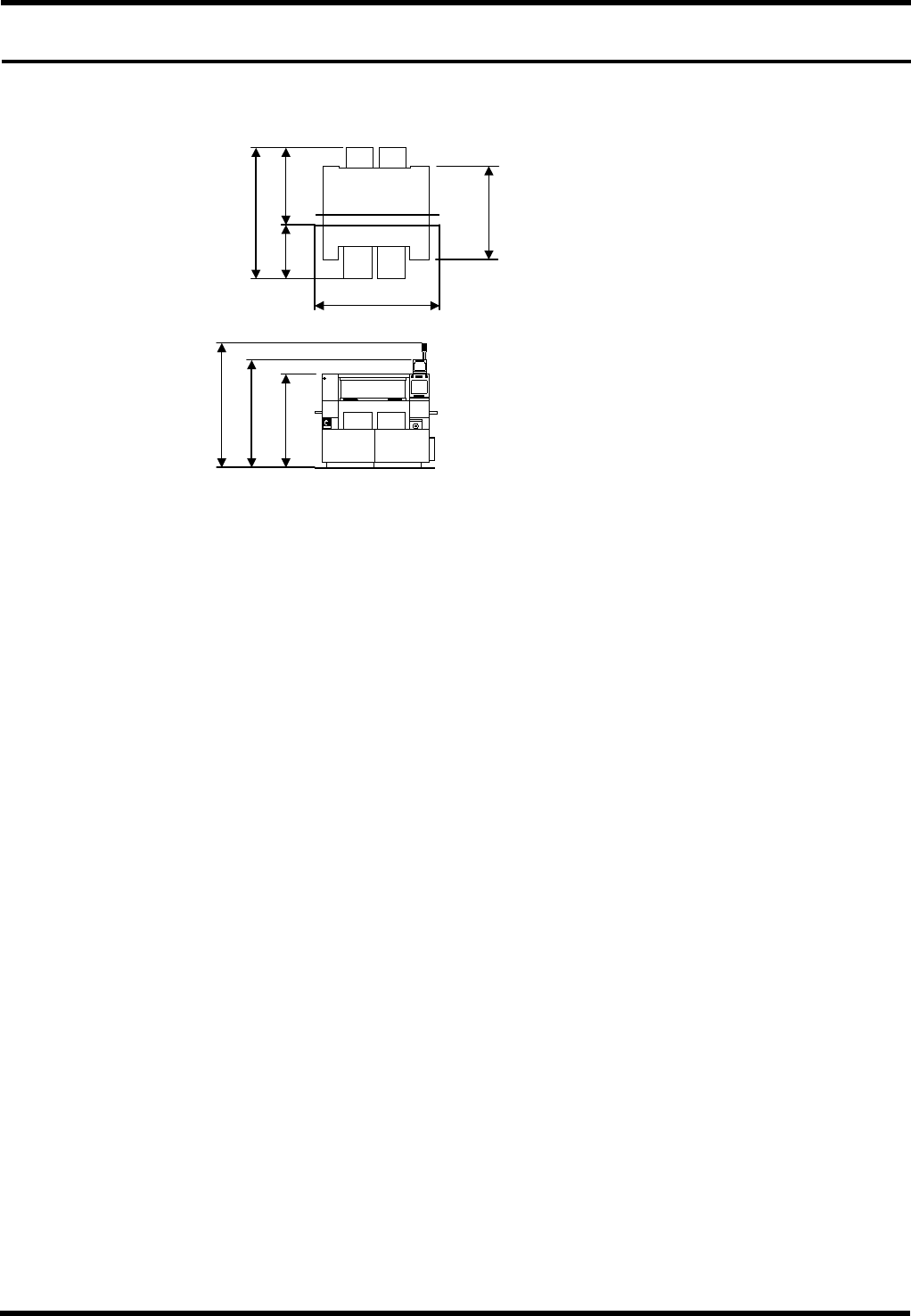

机械尺寸
机械尺寸
单位：mm
机器质量
固定供给部规格：约 1700 kg (不含编带供料器等。)
整体交换台车规格 (不含编带供料器等。)
含台车：约 2100 kg / 不含台车：约 1700 kg
设置环境
周围温度
10 °C ~ 30 °C
使用电源
3 相 200 / 220 / 380 / 400 / 420 / 480 V ± 5%：使用切换分接头切换输入电压。
50 / 60 Hz
3.3 kVA
D 类 (第 3 类) 接地：每台机器均有专门的地线。
气压源
压缩机应将水分与油分离，提供清洁干燥的压缩空气。
使用气压：0.43 MPa
空气消耗量：约 150 l/min (A.N.R.)
PT 1/4B 单触连接器 (日东工业 外螺纹 30PM)
对象基板
详细请参照 ‘印刷基板设计标准’。
基板尺寸
当纵尺寸 > 横尺寸 时请与我公司进行商议。
Max 330 x 250 mm
Min 50 x 50 mm
可贴装范围
Max 330 x 244 mm
基板厚度
0.5 ~ 4.0 ㎜：因对基板使用嵌入方式，所以不需要调节支撑系统的高度
2112
871 1241
1500
2000
1740
1950
1500
