BM123
参考手册
3. 生产管理信息
E36RCC-24-000-A0
3-2
E36RCC-24-000-A0
3. 生产管理信息
在本章中对生产管理的必要信息进行了说明。
BM123
参考手册
3.1 概要
E36RCC-24-010-A0
3.1-1
3.1. 概要
E36RCC-24-010-A0
3.1.1 生产管理信息的构成
信息的分类
生产管理信息分成以下 3 大类：
<Current Product> (生产品种) ：在当前所选品种上显示各种生产管理信息。
<Machine Total> (设备累计) ：显示设备从上次清除到当前状态下累计信息。
<History> (履历信息) ：将生产品种的生产管理信息保存在磁盘。
<Error Log> (错误记录) ：显示设备上发生的错误。
信息的构成
生产品种由 [Machine] (运行信息)、[Mount] (实装信息)、[Nozzle] (吸嘴信息)、[Feeder] (元件信息) 和
[Prediction] (预测信息) 5 个选项卡构成；设备累计由除 [Prediction] (预测信息) 之外的 4 个选项卡构成。
[Machine] (运行信息) ：显示生产枚数、停止次数、时间信息等。
[Mount] (实装信息) ：显示有关元件吸附、贴装的次数、精确率、错误次数等。
[Nozzle] (吸嘴信息) ：显示各吸嘴吸附、贴装的次数、精确率、错误次数等。
[Feeder] (元件信息) ：显示各元件供给部的吸附、贴装的次数、精确率、错误次数等。
[Prediction] (预测信息) ：显示当前每枚基板的平均生产时间、生产结束时刻或元件用完发生时刻等。
3.1.2 显示方法

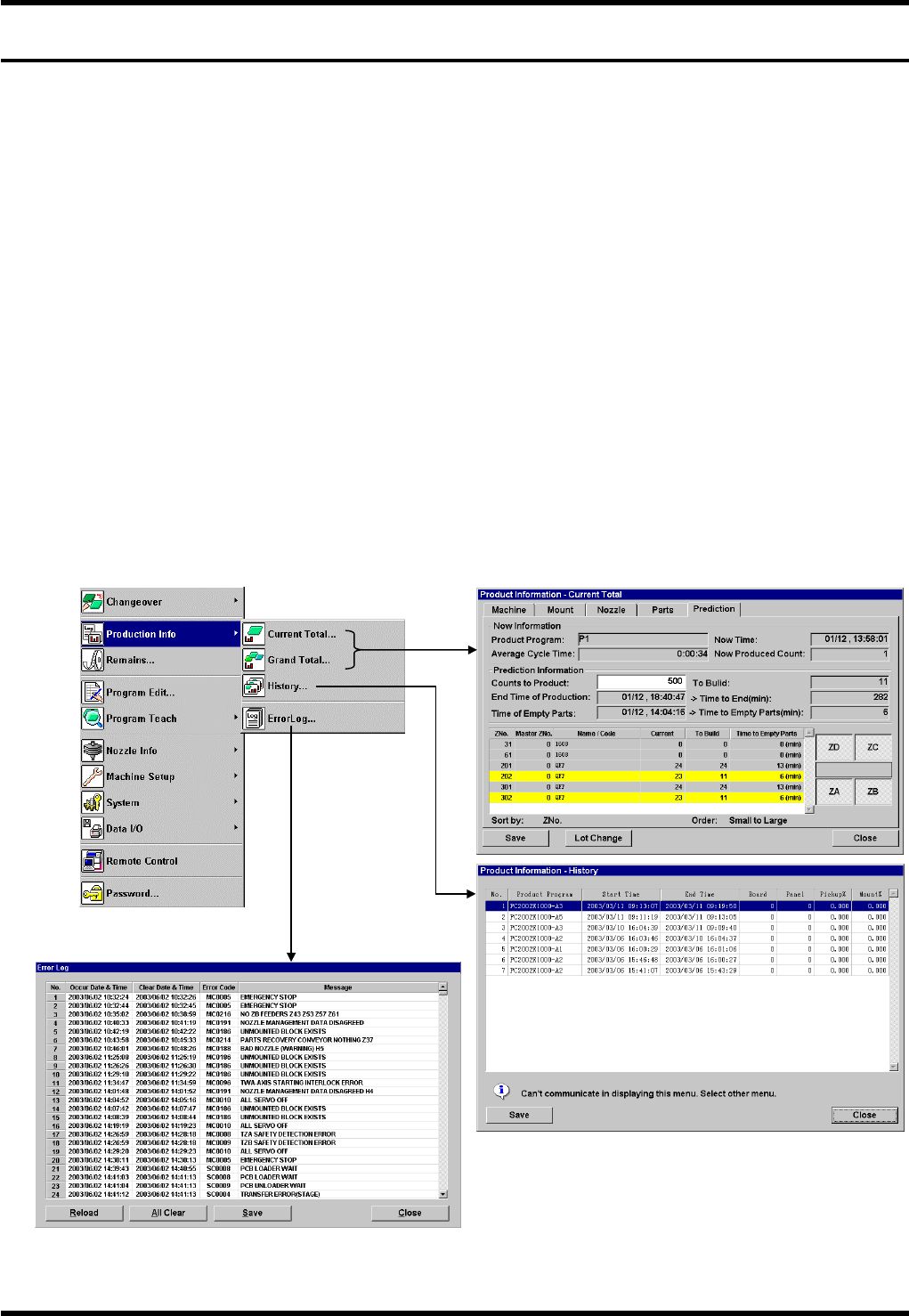

用 ‘Menu’ (菜单) 的 <Production Info.> (生产管理信息) 显示。
=注意=
[Prediction] (预测信息) 仅在选择有生产品种时才显示。
BM123
参考手册
3.1 概要
E36RCC-24-010-A0
3.1-2

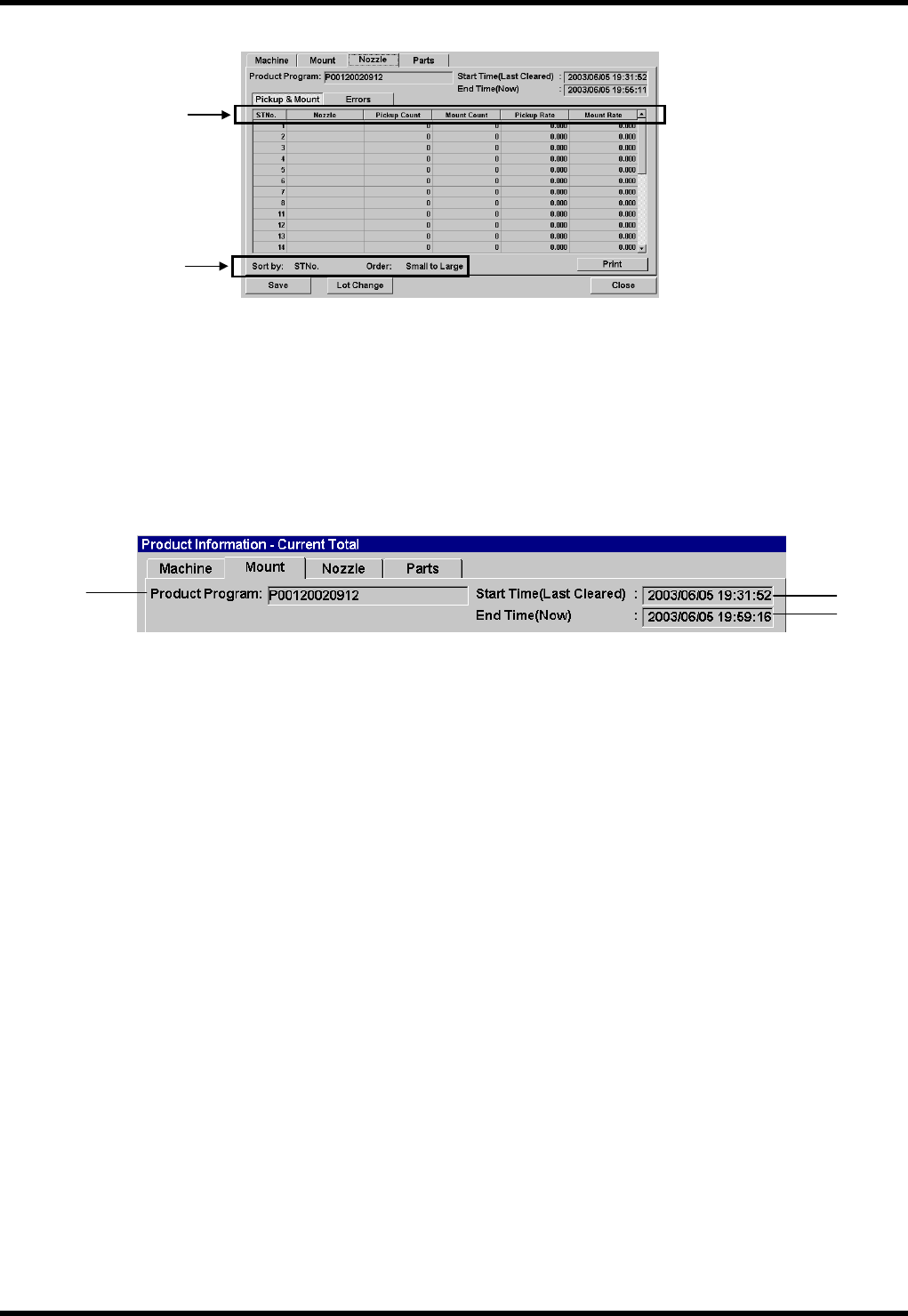

数据的再排列方法
当画面下方有 ‘Sort Key’ (分类键) 和 ‘Order’ (顺序) 显示时，可用其它项目的顺序重新排列。
不能用 ‘Nozzle’ (吸嘴) 和 ‘Part Name’ (元件名称) 分类。
点击要重新排列的列标题。画面下方的 ‘Sort Key’ (分类键) 将被改变。
按 1 次按由 ‘小→大’，再按 1 次按由 ‘大→小’ 的顺序显示。
3.1.3 共用部的项目说明
[Prediction] (预测信息) 以外 4 个选项卡的上部为共用的显示。
1. 生产的品种
生产品种：显示当前选择的品种程序的名称。
设备累计：不显示。
2. 开始时刻：
生产品种：进行品种转换的时刻或上次清除的时刻。
设备累计：上次清除的时刻。
3. 完成时刻：
显示当前的时刻。
设备的更新每 15 秒进行一次。
2.
3.
1.
