BM123
参考手册
5.5 照度维护
E36RCC-60-410-A0
5.5-7
5.5.2 照度校准
这是使用照度校准治具，对贴装头照相机的照明亮度进行调整所设的功能。
上层、中层、下层均进行照明亮度调整。
这是在照明更换完成等时，对所有照明进行调整用的功能。

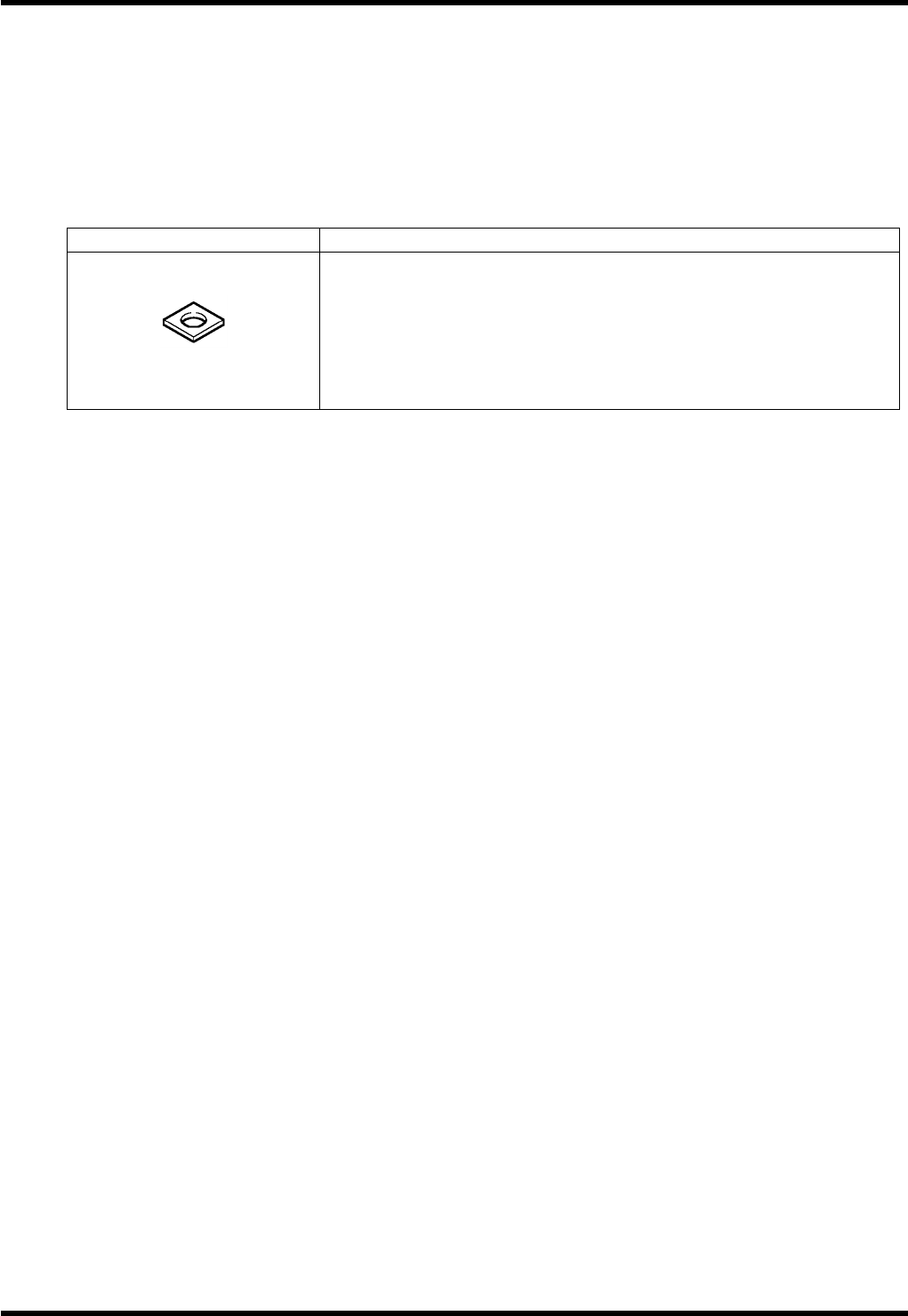

诊断治具的安装
治具 用途
照度校准治具
‘照度校准’ 用的治具
对贴装头照相机进行照度诊断和照度校准时使用。
安装在 L (或 MG-P、MG、M) 吸嘴上进行使用。
=提示=
照度校准所用的治具与照度诊断所用的治具相同。
BM123
参考手册
5.5 照度维护
E36RCC-60-410-A0
5.5-8

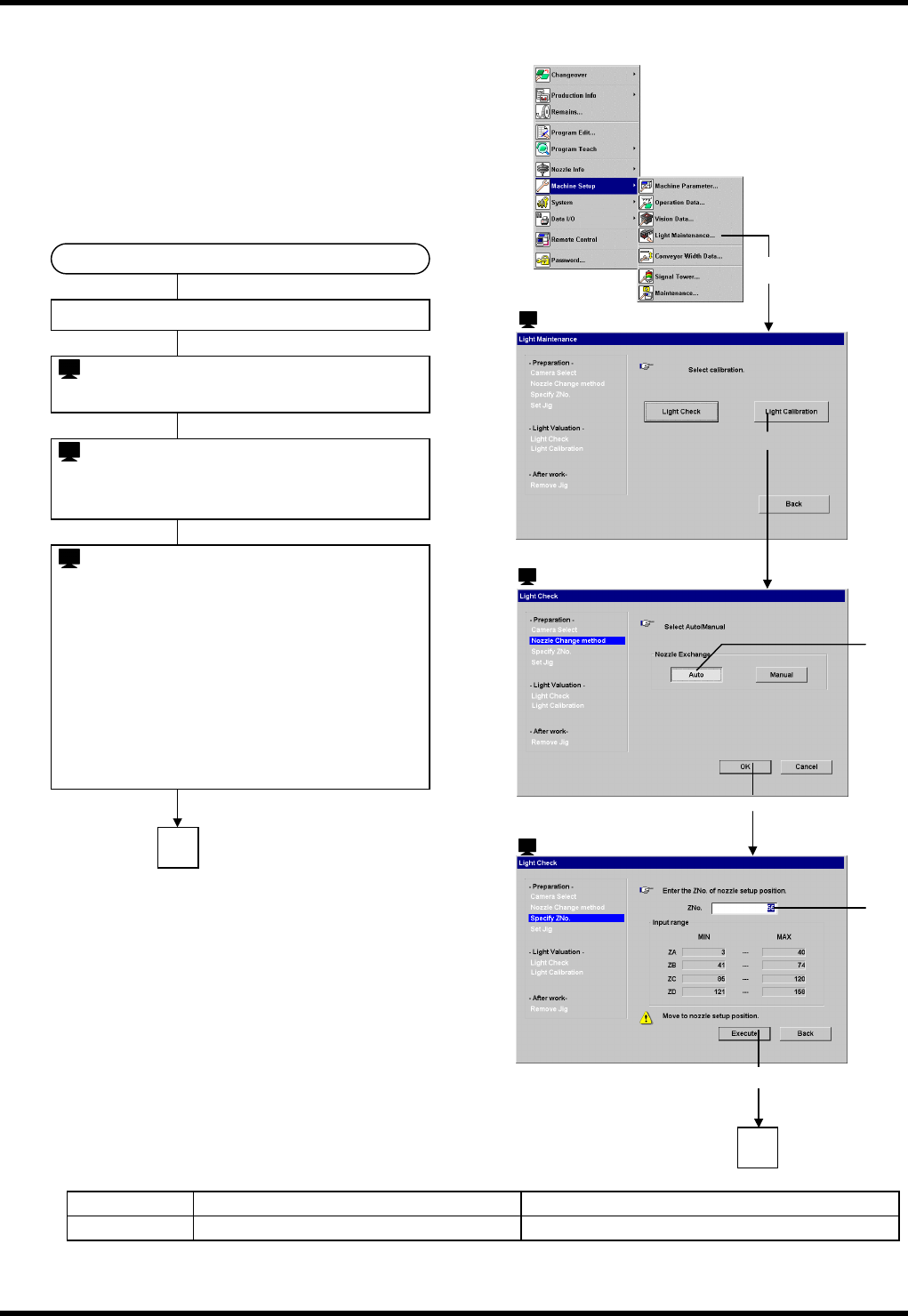

照度的校准方法 (自动)
为了通过吸嘴交换的指定选择自动模式，在选择了正在
使用规定吸嘴的品种程序的设备内有必要设定使用的吸
嘴。
=提示=
可用于照度诊断的吸嘴为 L 吸嘴、MG-P
吸嘴、MG 吸嘴、M 吸嘴。
=提示= 1
发生位置 错误信息 处理方法
=提示= 1 输入数据不正确。 请输入 ZNo.输入范围。
1.
<Machine Setup> (机器设定) / <Light Maintenance> (照度维护)
主菜单
：‘Light Maintenance’ (照度维护)
2.
<Light Check> (照度诊断)
：‘Nozzle Change method’ (吸嘴交换方法)
3.
选择 <Auto> (自动)，<OK>。
=提示= 1
：‘Specify ZNo.’ (ZNo.指定)
4.
指定贴装头移动目标的 ZNo.。<OK> (执行)
=提示=
在供给部上没有安装供料器的宽敞空间上指
定照度校准治具的安装位置。
如果空间不够宽敞，则请预先将照度校准治
具安装位置附近的供料器卸下。
1
：‘Nozzle Change method’
3.
：‘Light Maintenance’
：‘Specify ZNo.’ (ZNo.指定)
1
4.
1.
3.
4.
2.
(照度维护)
(吸嘴交换方法)
BM123
参考手册
5.5 照度维护
E36RCC-60-410-A0
5.5-9
1

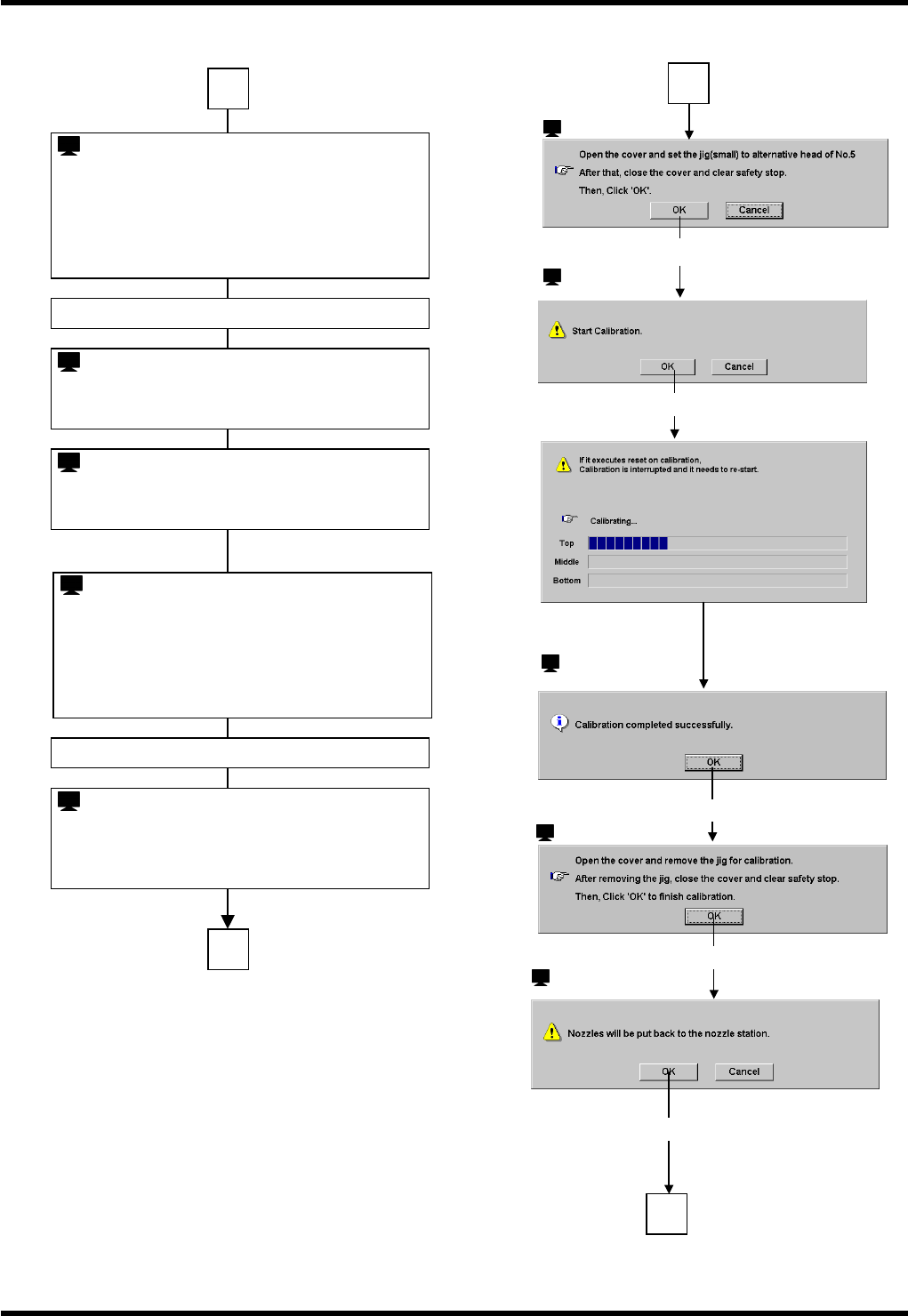

：‘Start of light check’ (照度校准开始)
7.
<OK>
执行照度校准
：‘Work instruction’ (作业指示)
5.
打开盖。
将照度校准治具安装在已下降的贴装头 5
上。
关闭盖。
解除安全停止。
6.
<OK>
：‘Work instruction’ (作业指示)
9.
打开盖。
从已下降的贴装头 5 上卸下照度校准治具。
关闭盖。
解除安全停止。
10.
<OK>
：‘Confirmation of nozzle return’ (返还确认)
11.
<OK>
贴装头移动，将吸嘴返还到吸嘴站。
：‘Completion of light check’ (照度校准完成)
8.
<OK>
=提示= 2,3
=提示= 4
2
(照度校准开始)
: ‘Work instruction’ (作业指示)
: ‘Completion of light
calibration’
: ‘Work instruction’ (作业指示)
1
2
: ‘Confirmation of
nozzle return’
: ‘Start of light
calibration’
7.
11.
6.
8.
10.
(照度校准完成)
(返还确认)
