BM123 参考手册 5.5 照度 维护 E36RCC-60- 410-A0 5.5-13 = 提示 = 2,3 发生位置 错误信息 处理方法 = 提示 = 2 请更换贴 装头照相机的 LED 。 更换后请重新进行校准 。 请参照 ‘ 维护手 册 / 消耗 零件更换 / 控制元件 / 贴装头照相 机用 LED 照明 ’ ， 对贴装头 照相机 的 LED 进行更换。 更换后请重新进行照度 校准。 = 提示 = 3 校准失败 。 移动到拆卸…
BM123
参考手册
5.5 照度维护
E36RCC-60-410-A0
5.5-12

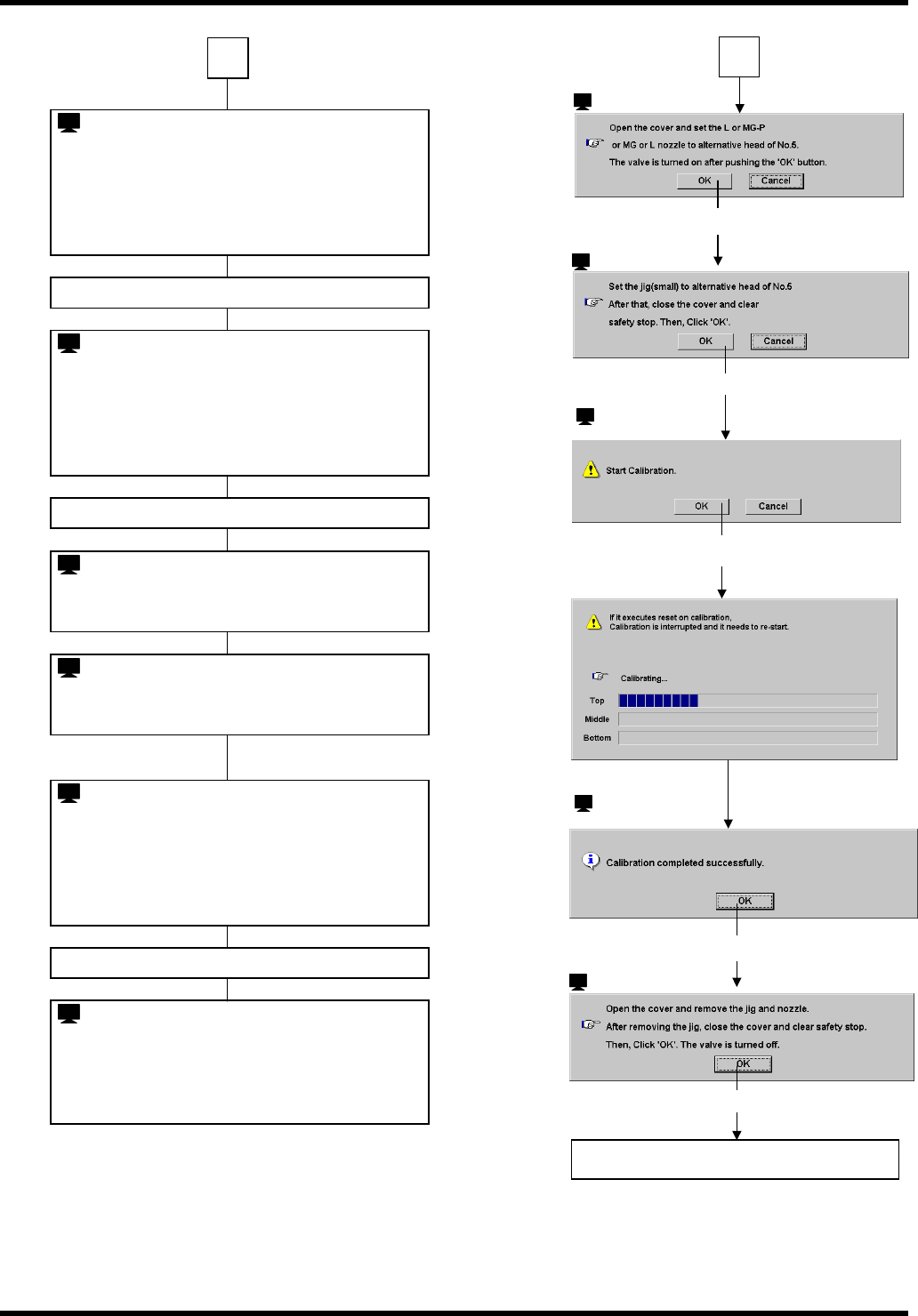

：‘Nozzle Change method’ (吸嘴交换方法)
13.
返回到吸嘴交换方法画面。
=提示=
重新进行照度校准时，请在指定吸嘴交换后
按下<OK>。
1
：‘Start of light check’ (照度校准开始)
9.
<OK>
执行照度校准
：‘Work instruction’ (作业指示)
7.
打开盖。
从已下降的贴装头 5 上卸下照度校准治具。
关闭盖。
解除安全停止。
8.
<OK>
：‘Work instruction’ (作业指示)
11.
打开盖。
从已下降的贴装头 5 上卸下照度校准治具。
关闭盖。
解除安全停止。
12.
<OK>
：‘Completion of light check’ (照度校准完成)
10.
<OK>
=提示= 2,3
：‘Work instruction’ (作业指示)
5.
打开盖。
将照度校准治具安装在已下降的贴装头 5
上。
关闭盖。
解除安全停止。
6.
<OK>
: ‘Work instruction’ (作业指示)
: ‘Completion of
light calibration’
1
: ‘Work instruction’ (作业指示)
: ‘Work instruction’ (作业指示)
吸嘴交换方法画面
: ‘Start of light
calibration’
10.
8.
9.
6.
12.
(照度校准开始)
(照度校准完成)
BM123
参考手册
5.5 照度维护
E36RCC-60-410-A0
5.5-13
=提示= 2,3
发生位置 错误信息 处理方法
=提示= 2 请更换贴装头照相机的 LED。
更换后请重新进行校准。
请参照 ‘维护手册 / 消耗零件更换 / 控制元件
/ 贴装头照相机用 LED 照明’，对贴装头照相机
的 LED 进行更换。
更换后请重新进行照度校准。
=提示= 3 校准失败。
移动到拆卸位置。
校准被中断。
请将照度治具的污垢擦除干净后重新进行照度
校准。
BM123
参考手册
5.5 照度维护
E36RCC-60-410-A0
5.5-14
