BM123 参考手册 4.2 贴装 吸嘴的设定 E36RCC-65- 020-A0 4.2-7 = 注意 = 3 5. 如果按 下 <OK> ， 则贴装头动作，届时 会将吸嘴从站中卸到 贴装头上，敬请注 意。 重复吸嘴的拆卸方法 如果在吸嘴站上存在有 与贴装头上所安装吸 嘴的站 No. 相同的吸嘴时，需将安 装在贴装头上的吸嘴 卸下。当在 此状态下在 ‘Mount ing Noz zle’ ( 贴装吸嘴 的设定 ) 画面…
BM123
参考手册
4.2 贴装吸嘴的设定
E36RCC-65-020-A0
4.2-6
=注意=3
5. 如果按下 <OK>，则贴装头动作，届时会将贴装头 1 移动到在 3.中设定的 ZNo.上，敬请注意。
移动后，请用手将贴装头上的吸嘴卸下。

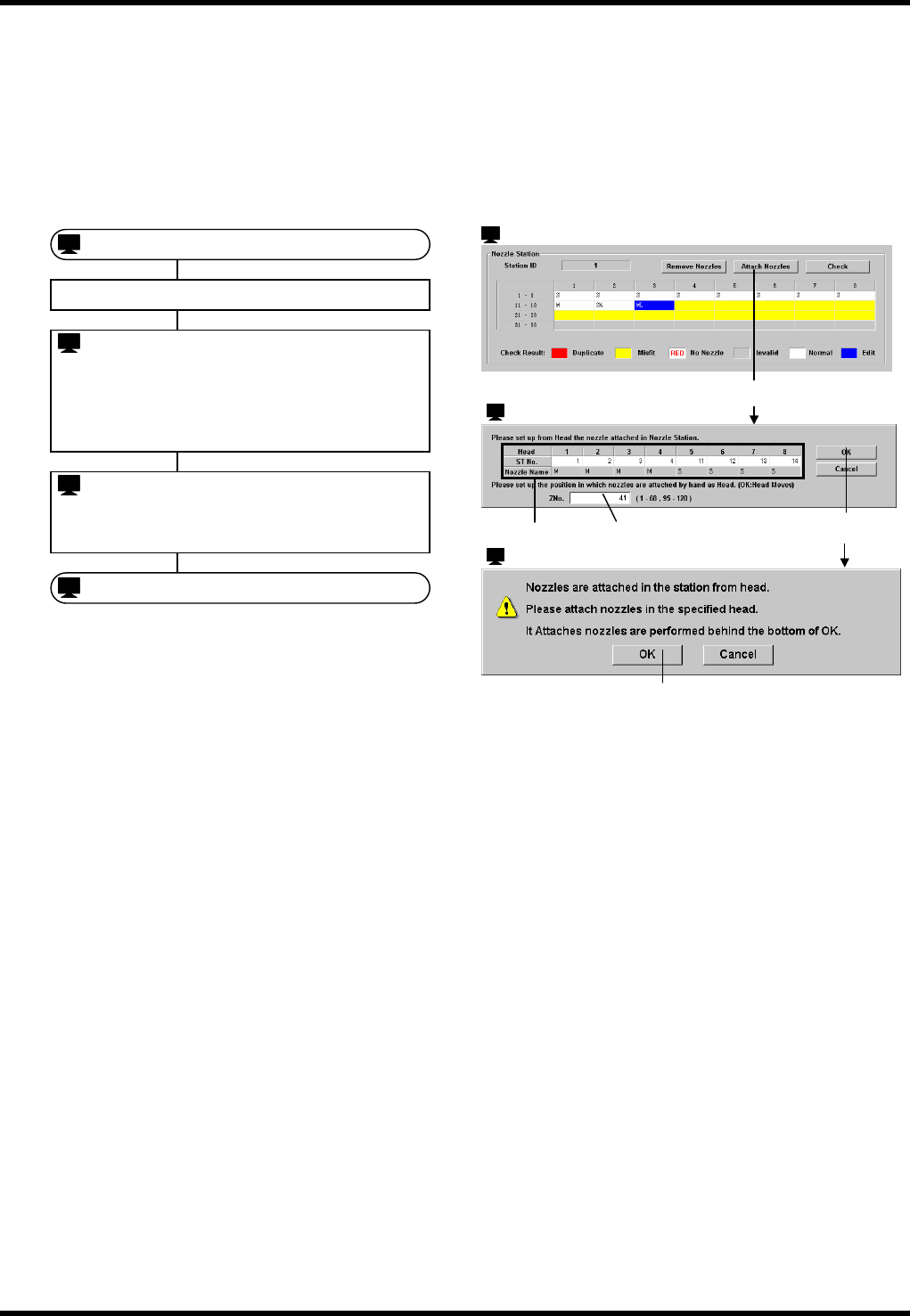

吸嘴安装方法
将贴装头 1 移动到任意一个供给部后，可用手动将安装在任意一个贴装头上的吸嘴放置在任何一个吸嘴站上。
如果按下 <Attach Nozzles> (吸嘴安装)，将显示条件设定画面。
请根据以下步骤安装吸嘴。
=提示=1
未返回原点时，因会显示 ‘返回原点指示’，请执行返回原点。
未确认吸嘴站中是否有吸嘴时，因会显示 ‘确认指示’，届时请确认是否有吸嘴。
按下 ‘Monitoring’ (监视) 画面中的 <NOZZLE CHANGE PLATE> (吸嘴交换板) 后打开吸嘴站的板，或者
对贴装头的站 No.状态进行变更后，均需确认是否有吸嘴。(显示 ‘confirmation’ (确认指示)。)
=注意= 1
当吸嘴重复时，因会显示 ‘Move to feeder’ (移动到供给部)，届时请根据画面的指示进行操作。
== 关于 ‘Move to feeder’ (移动到供给部)，请参照 ‘■ How to Remove Duplicate Nozzles’ (■ 重复
吸嘴的拆卸方法)。
=提示=2
当设定了存在吸嘴的站 No.，并按下 <OK> 后，将变为错误。
当在选择过程中的品种程序内设定了所用吸嘴站的站
No.以外的站 No，并按下 <OK> 后，将变为错误。
某些贴装头因受到可动范围的限制，会出现不能从站中卸下吸嘴的情况，届时请参考吸嘴交换条件输入站
No.。
== 关于吸嘴交换条件，请参照 ‘Ref. / 设备规格 / 吸嘴站规格’。
因为要用手对安装在贴装头上的吸嘴进行拆卸，所以请将 3.的 Zno.设定在易于操作的位置。
对于已被设定为 NG 的贴装头，则不能输入站 No.。
== 关于 NG 贴装头，请参考 ‘Ref. / 机器设定 / 运转条件数据设定’。
=注意=2
4. 如果按下 <OK>，则贴装头动作，届时会将贴装头 1 移动到在 3.中设定的 ZNo.上，敬请注意。
移动后，请用手将放置的吸嘴安装到站上。
1.
<Attach Nozzles> (吸嘴安装)
：‘Mounting Nozzle’ (贴装吸嘴的设定)
=提示=1、=注意=1
=注意=3
：‘Confirmation of attaching’ (安装确认)
5.
<OK>
：
‘Setting attaching condition’
(安装条件设定)
2.
输入需安装的吸嘴站 No.
输入使贴装头 1 移动的 ZNo.
<OK>
3.
4.
=提示=2、=注意=2
：‘Mounting Nozzle’ (贴装吸嘴的设定)
：‘Confirmation of attaching’ (安装确认)
5.
：‘Setting attaching condition’ (安装条件设定)
2.
3.
4.
：‘Mounting Nozzle’ (贴装吸嘴的设定)
1.
BM123
参考手册
4.2 贴装吸嘴的设定
E36RCC-65-020-A0
4.2-7
=注意= 3
5. 如果按下 <OK>，则贴装头动作，届时会将吸嘴从站中卸到贴装头上，敬请注意。
重复吸嘴的拆卸方法
如果在吸嘴站上存在有与贴装头上所安装吸嘴的站 No.相同的吸嘴时，需将安装在贴装头上的吸嘴卸下。当在
此状态下在 ‘Mounting Nozzle’ (贴装吸嘴的设定) 画面中按下 <Remove Nozzles> (吸嘴拆卸) 或 <Attach
Nozzles> (吸嘴安装) 时，可将贴装头向任意一个供给部 (ZNo.) 位置移动，并能用手卸下贴装头上所安装的吸
嘴。
请根据以下步骤卸下重复吸嘴。
=提示=1
未返回原点时，因会显示 ‘返回原点指示’，请执行返回原点。
未确认吸嘴站中是否有吸嘴时，因会显示 ‘确认指示’，届时请确认是否有吸嘴。
按下 ‘Monitoring’ (监视) 画面中的 <NOZZLE CHANGE PLATE> (吸嘴交换板) 后打开吸嘴站的板，或者
对贴装头的站 No.状态进行变更后，均需确认是否有吸嘴。(显示 ‘confirmation’ (确认指示)。)
=提示=2
因为要用手对安装在贴装头上的吸嘴进行拆卸，所以请将 3.的 Zno.设定在易于操作的位置。
=注意=2
4. 如果按下 <OK>， 则贴装头动作，届时会将贴装头 1 移动到 3 所设定的 ZNo.
上，敬请注意。
移动完成后，请用手将安装在吸嘴上的吸嘴全部卸下。
：‘Mounting Nozzle’ (贴装吸嘴的设定)
=提示=1
=注意=2
：‘Confirmation of travel’ (移动完成确认)
5.
<OK>
：‘Move to feeder’ (移动到供给部)
2.
显示重复吸嘴的状态
输入使贴装头 1 移动的 ZNo.
<OK>
3.
4.
=提示=2、=注意=1
：‘Mounting Nozzle’ (贴装吸嘴的设定)
1.
按下<Remove Nozzles> (吸嘴拆卸) 或
<Attach Nozzles> (吸嘴安装)
：‘Move to feeder’ (移动到供给部)
2.
3.
4.
：‘Confirmation of travel’ (移动完成确认)
5.
：‘Mounting Nozzle’ (贴装吸嘴的设定)
1.
BM123
参考手册
4.2 贴装吸嘴的设定
E36RCC-65-020-A0
4.2-8
