BM123 参考手册 5.5 照度 维护 E36RCC-60- 410-A0 5.5-10 = 提示 = 2,3,4 发生位置 错误信息 处理方法 = 提示 = 2 请更换贴装头照 相机的 LED 。 更换后请重新进行校准 。 请参照 ‘ 维修手 册 / 消耗 零件更换 / 控制元件 / 贴装头照相 机用 LED 照明 ’ ， 对贴装头 照相机 的 LED 进行更换。 更换后请重新进行照度 校准。 = 提示 = 3 校准失败。 移动到拆…
BM123
参考手册
5.5 照度维护
E36RCC-60-410-A0
5.5-9
1
：‘Start of light check’ (照度校准开始)
7.
<OK>
执行照度校准
：‘Work instruction’ (作业指示)
5.
打开盖。
将照度校准治具安装在已下降的贴装头 5
上。
关闭盖。
解除安全停止。
6.
<OK>
：‘Work instruction’ (作业指示)
9.
打开盖。
从已下降的贴装头 5 上卸下照度校准治具。
关闭盖。
解除安全停止。
10.
<OK>
：‘Confirmation of nozzle return’ (返还确认)
11.
<OK>
贴装头移动，将吸嘴返还到吸嘴站。
：‘Completion of light check’ (照度校准完成)
8.
<OK>
=提示= 2,3
=提示= 4
2
(照度校准开始)
: ‘Work instruction’ (作业指示)
: ‘Completion of light
calibration’
: ‘Work instruction’ (作业指示)
1
2
: ‘Confirmation of
nozzle return’
: ‘Start of light
calibration’
7.
11.
6.
8.
10.
(照度校准完成)
(返还确认)
BM123
参考手册
5.5 照度维护
E36RCC-60-410-A0
5.5-10

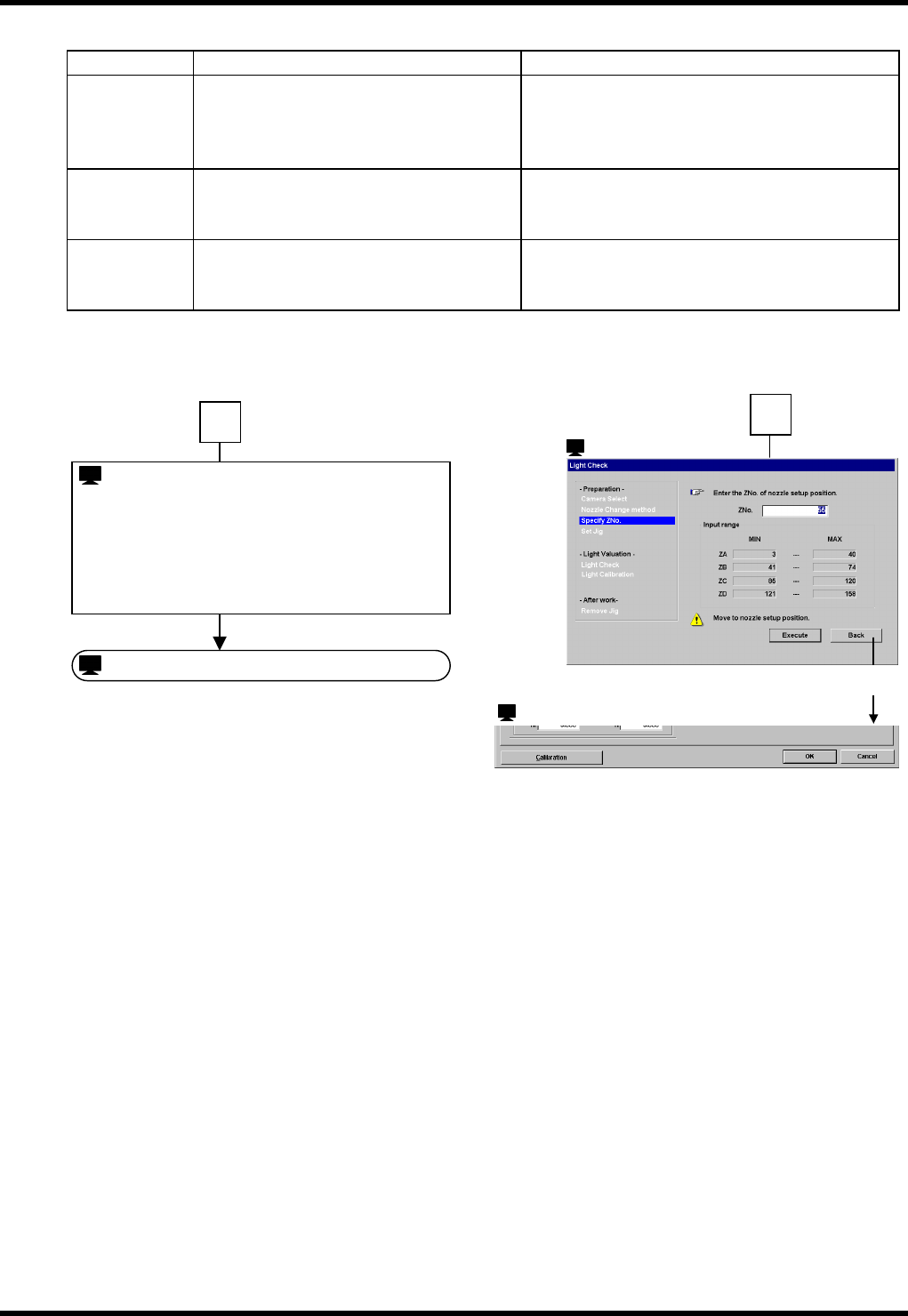

=提示= 2,3,4
发生位置 错误信息 处理方法
=提示= 2 请更换贴装头照相机的 LED。
更换后请重新进行校准。
请参照 ‘维修手册 / 消耗零件更换 / 控制元件
/ 贴装头照相机用 LED 照明’，对贴装头照相机
的 LED 进行更换。
更换后请重新进行照度校准。
=提示= 3 校准失败。
移动到拆卸位置。
校准被中断。
请将照度治具的污垢擦除干净后重新进行照度
校准。
=提示= 4 吸嘴返还失败。 可能是吸嘴的信息有误。
在贴装吸嘴设定画面上，请对当前的机器设定
和吸嘴的设置状态进行确认后重新进行。
2
：‘Nozzle Change method’ (吸嘴交换方法)
12.
<Back> (取消)
=提示=
重新进行照度校准时，请在指定吸嘴交换后
按下<OK>。
：‘Vision Data’
: ‘Nozzle Change method’ (吸嘴交换方法)
12.
2
: ‘Vision Data’
BM123
参考手册
5.5 照度维护
E36RCC-60-410-A0
5.5-11

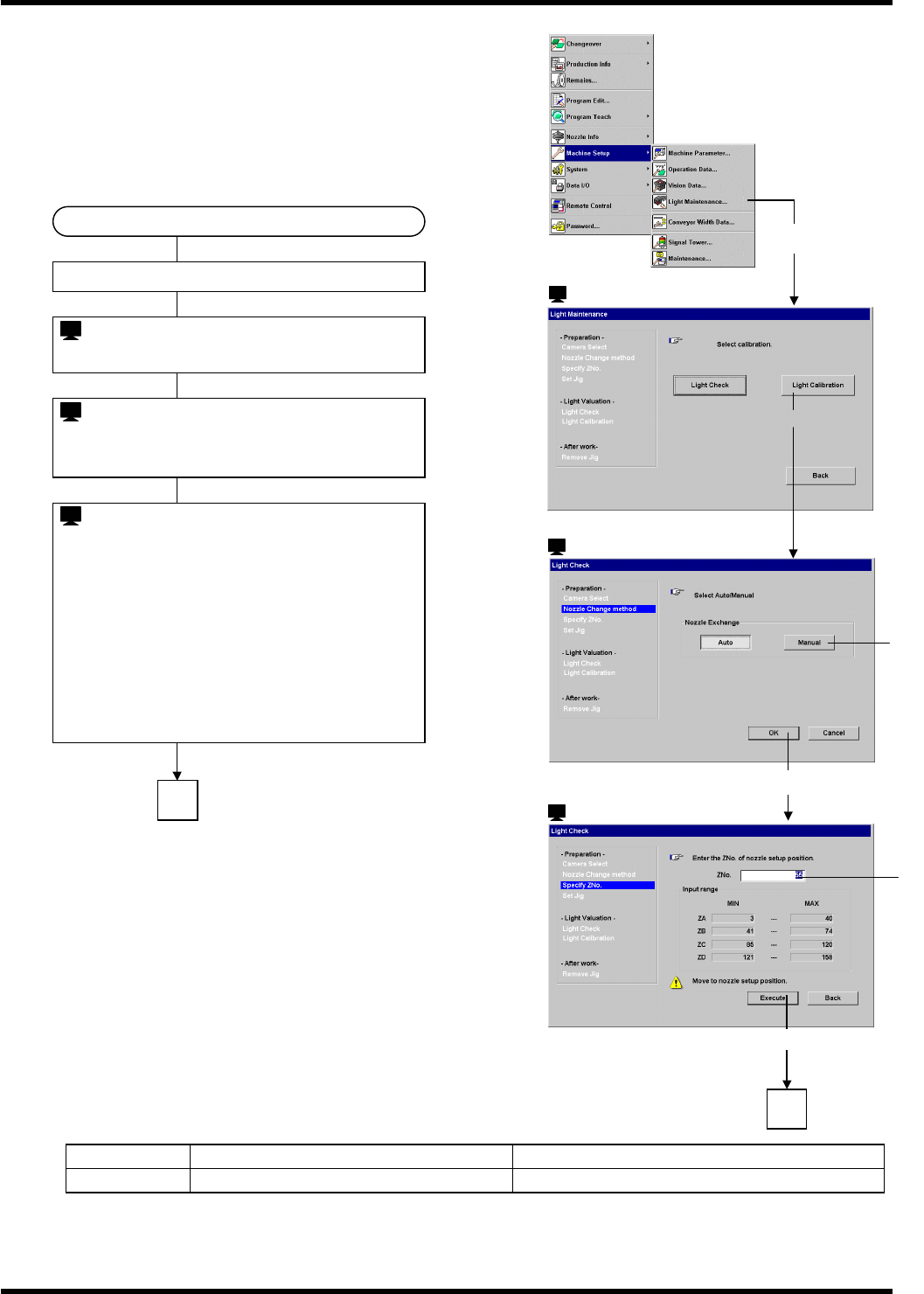

照度校准的方法 (手动)
通过吸嘴交换选择手动时，请预先将所规定的吸嘴放在手边。
=提示=
可用于照度诊断的吸嘴为 L 吸嘴、MG-P
吸嘴、MG 吸嘴、M 吸嘴。
=提示= 1
发生位置 错误信息 处理方法
=提示= 1 输入数据不正确。 请输入 ZNo.输入范围。
: ‘Nozzle Change method’
: ‘Light Maintenance’
: ‘Specify ZNo.’ (ZNo.指定)
3.
4.
1.
2.
1
4.
3.
(照度维护)
(吸嘴交换方法)
1.
<Machine Setup> (机器设定) / <Light Maintenance> (照度维护)
主菜单
：‘Light Maintenance’ (照度维护)
2.
<Light Check> (照度诊断)
：‘Nozzle Change method’ (吸嘴交换方法)
3.
选择 <Auto> (自动)，<OK>。
=提示= 1
：‘Specify ZNo.’ (ZNo.指定)
4.
指定贴装头移动目标的 ZNo.。<OK> (执行)
=提示=
在供给部上没有安装供料器的宽敞空间上指
定照度校准治具的安装位置。
如果空间不够宽敞，则请预先将照度校准治
具安装位置附近的供料器卸下。
1
