BM123

参考手册

2.4 识别标记规格

E36RCC-12-050-A0

2.4-1

2.4. 识别标记规格

E36RCC-12-050-A0

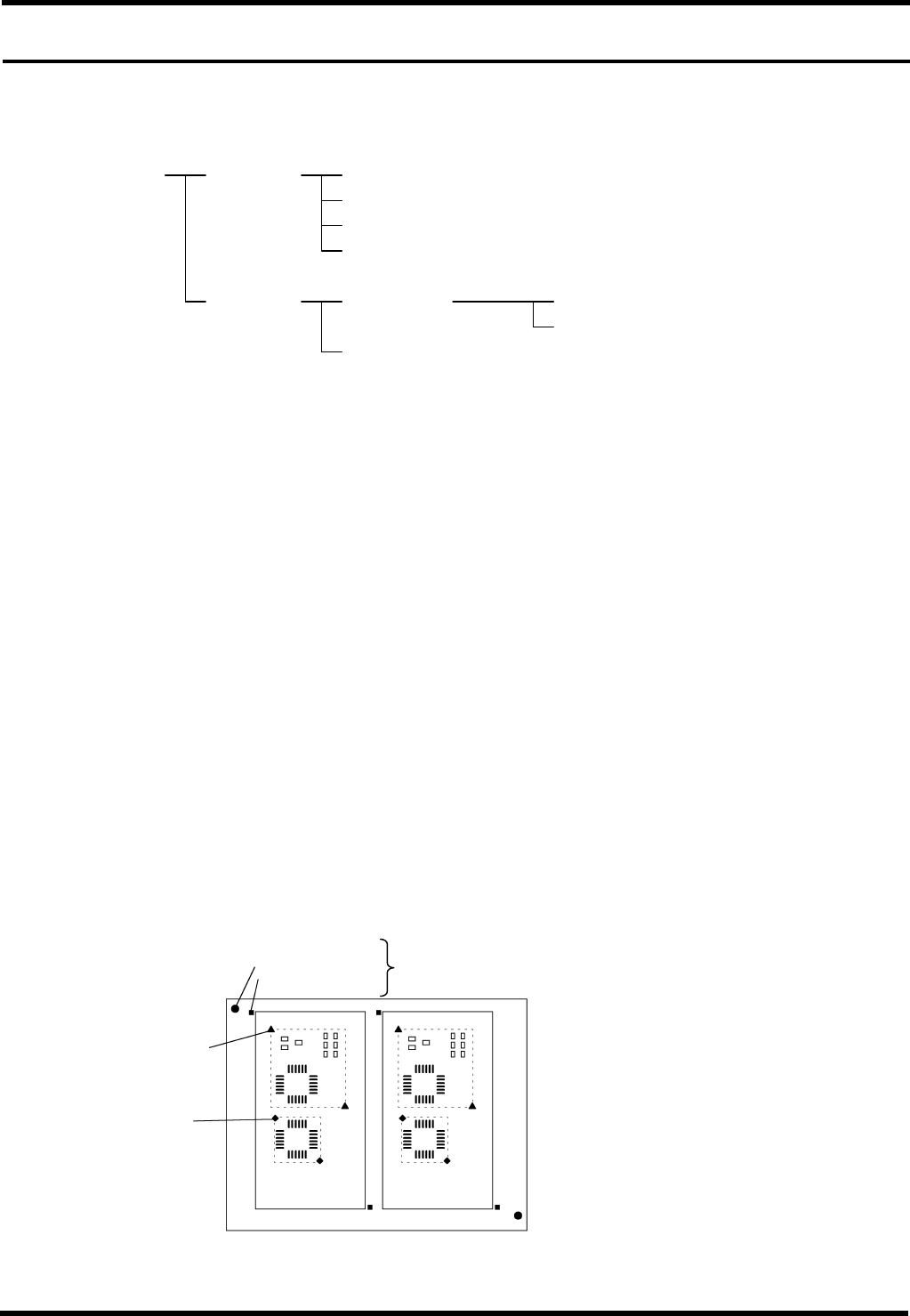

2.4.1 标记的种类

基板所用标记的大致分类如下：

 补正标记：这是进行贴附位置补正用的标记。

 判别标记：这是生产形态变更判别用的标记。包括不良标记 (不良基板跳过) 或代表判别标记 (代表多个

标记来进行判定) 等。

配合基板标记、不良标记，在整个基板范围内最多可设定 500 个标记。

2.4.2 补正标记

 标记的用途

补正标记根据其位置可用于下一个补正。

在同一程序内，仅能用于基板补正和图形补正中的任意一个。

 基板补正

设置在基板的 2 个对角上，对整个基板的位置偏移进行补正。

 图形补正

在拼板中，设置在图形对角的 2 个位置上，对图形单位的位置偏移进行补正。

 组补正

对于基板上的特定元件组，则设置 2 个位置，对该组位置的位置偏移进行补正。因为可以设定多个组，所以可

在 NC 数据的贴附区块内设定任意一个组。但不能跨图形指定在同一个组内。

 个别补正标记

这是特定元件贴附位置补正用的标记。必须置于元件外形的外侧。

基板标记补正标记基板补正标记

图形补正标记

组补正标记

个别补正标记

判别标记不良标记

代表判别标记

普通不良标记

任意配置不良标记

基板标记

图形标记

=注意=

在同一程序内，仅能用于基板补正和图形补

正中的任意一个。

组标记

个别标记

BM123

参考手册

2.4 识别标记规格

E36RCC-12-050-A0

2.4-2

1/2 A 以下

应连在一起。宽度为 0.2 以上

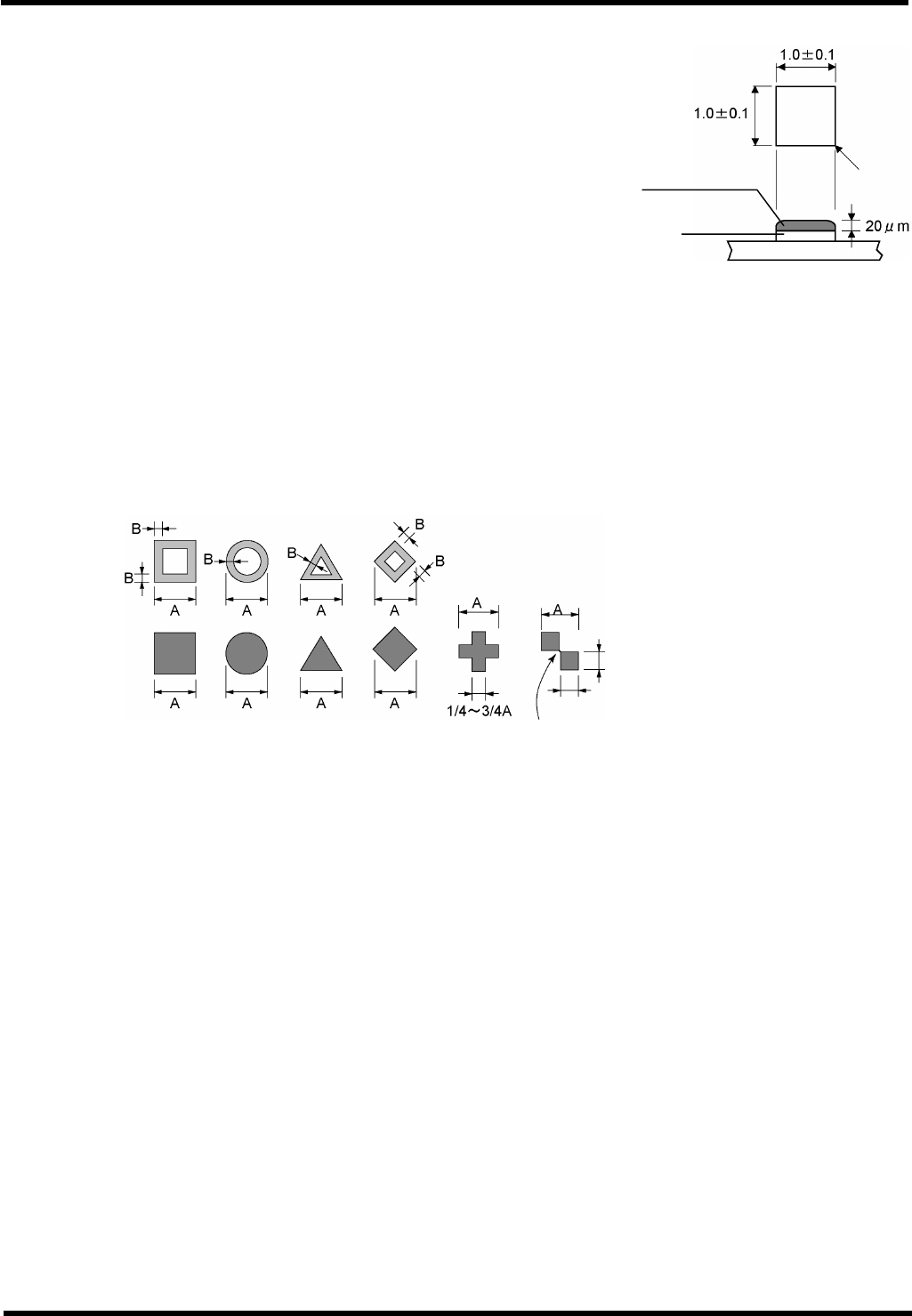

 推荐标记

因基板识别照相机的视野范围为 4 x 4 mm，所以基板标记应位于其范围

内。

标记尺寸的确认容许值在示教尺寸的 ± 15%以内。

 边长 1.0 mm，无中空的正方形，其公差为 ± 0.1 mm。

 进行焊料涂层 (焊料校平器) 时，标记上的涂层厚度必须均一，并且

表面应平坦。

 焊料涂层的厚度应在 20 µm 以下。

 标记角为 R 0.2 mm 以下。

 标记表面不是镜面式的。

 识别标记种类

 形状

正方形、正三角形、圆形、菱形、十字形、方格形。

 处理

铜箔：可无中空。

焊料涂层 (焊料校平器)：某些焊料形状会导致识别困难。

 尺寸

A＝0.8 ~ 2 mm、B＝0.2 mm 以上

=注意=

在用标记程序库所设定的区域内，请不要设置阻焊剂和图形。

陶瓷基板请另行商议。

因可使用其它标记进行设置，请与我公司进行商议。

 基板焊盘图形用正胶片

请务必使用用于屏幕制作的正胶片。

焊料涂层

铜箔

基板

BM123

参考手册

2.4 识别标记规格

E36RCC-12-050-A0

2.4-3

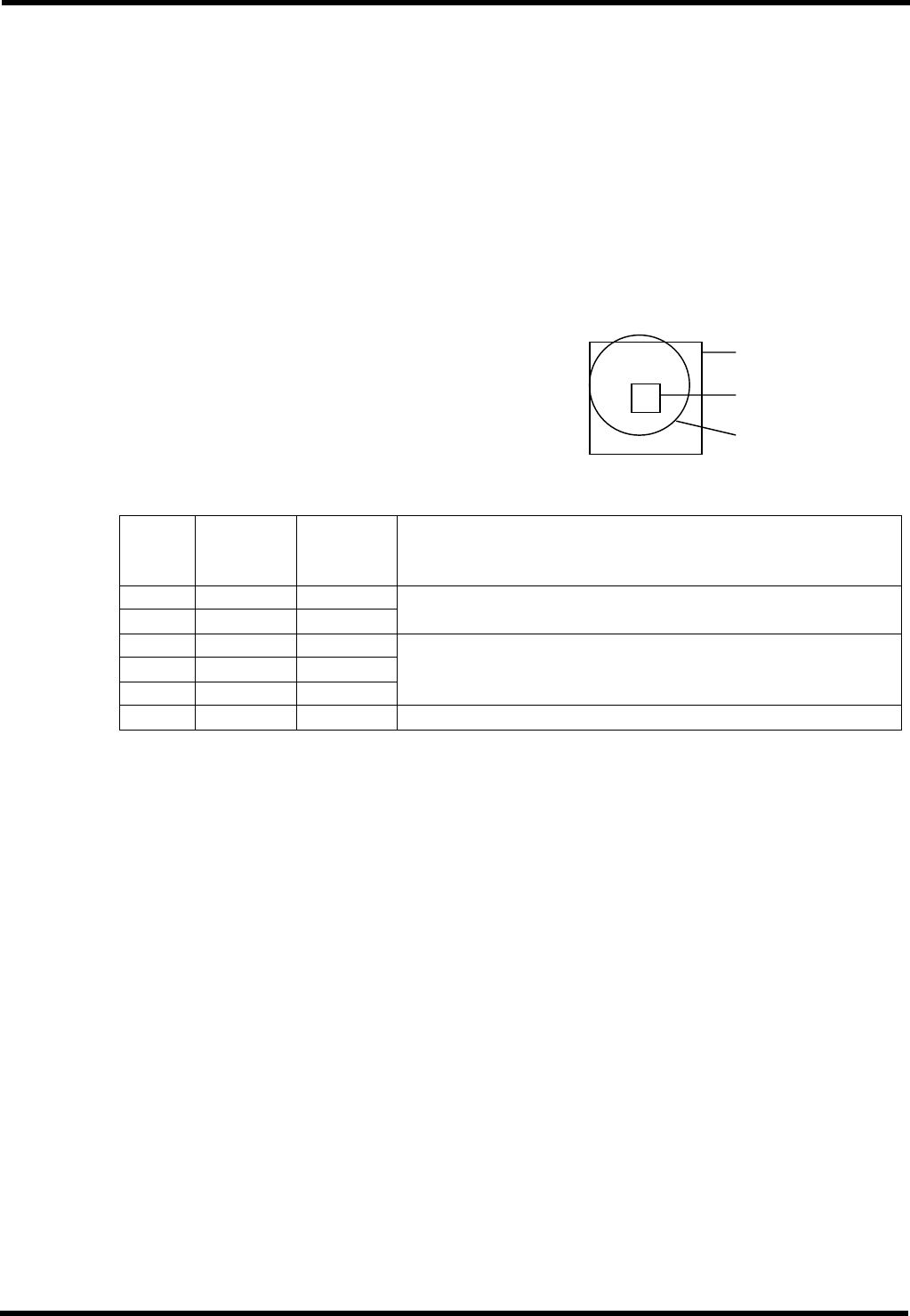

2.4.3 判别标记规格

这是通过基板识别照相机进行判别标记检测时所用的标记规格。

 检测方法

在无判别标记的状态下进行示教，并存储此窗口内的平均亮度。

所设定窗口内的平均亮度与示教时 (无判别标记时的状态) 的平均亮度有 ± 10%以上的偏差时，判断为有判别

标记。

=提示=

使用标记程序库的 <Set Tolerance> (判定容许值变更)，可变更为 ± 20%以上、± 30%以上。

这并非是对判别标记自身进行识别时所用的识别方法。(不需输入标记尺寸 / 基板材质代码 / 图形形状。)

 判别标记规格

 有大小超过窗口面积的判别标记。

窗口的面积：



0.5 mm ~



4 mm (可任意设定)

推荐使用的判别标记面积：



2 ㎜以上

请设定合适的判别标记面积，使其位置在产生偏移的情况下也

能保持在判别标记内。

 无判别标记 (示教时) 和有判别标记 (识别时) 时的平均亮度均在 10％以上。

判别标记的具体示例 (与彩色标牌时的亮度比较)

颜色平均亮度

是否适合

用作标记

颜色

备注

白

99 OK

黄

78 OK

当基板表面颜色为绿色·褐色等亮度低的颜色时采用

绿

47 ---

红

44 ---

蓝

38 ---

因亮度与基板的表面颜色相近，一般不宜采用

黑

30 OK

当陶瓷基板等亮度高时采用

=注意=

以上所列举的规格为一般情况下所使用的判别标记规格。

如果条件·环境等不同，其使用情况也会有不同。

 因一直都对平均亮度进行评估，所以每个基板的亮度差异均应在 ± 5％以内。

 当因为无判别标记而变得非常黯淡时，相对于亮度不均的容许范围会缩小。此时，即使对正常基板也会出

现误判为有判别标记的情况。此时，请将涂敷过多的丝网印刷部等基板面上较为明亮的位置当作判别标记

使用。

 在要对判别标记进行检测的窗口内，如果存在配线图形和丝网印刷文字等与基面有亮度差异的部分，则会

因基板偏移而导致窗口内的亮度发生变化，从而出现误判定。因此，要注意防止窗口内出现上述的不良部

分。

照相机视野

窗口

判别标记
