BM123
参考手册
5.2 机器参数的设定
E36RCC-60-020-A0
5.2-1
5.2. 机器参数的设定
E36RCC-60-020-A0

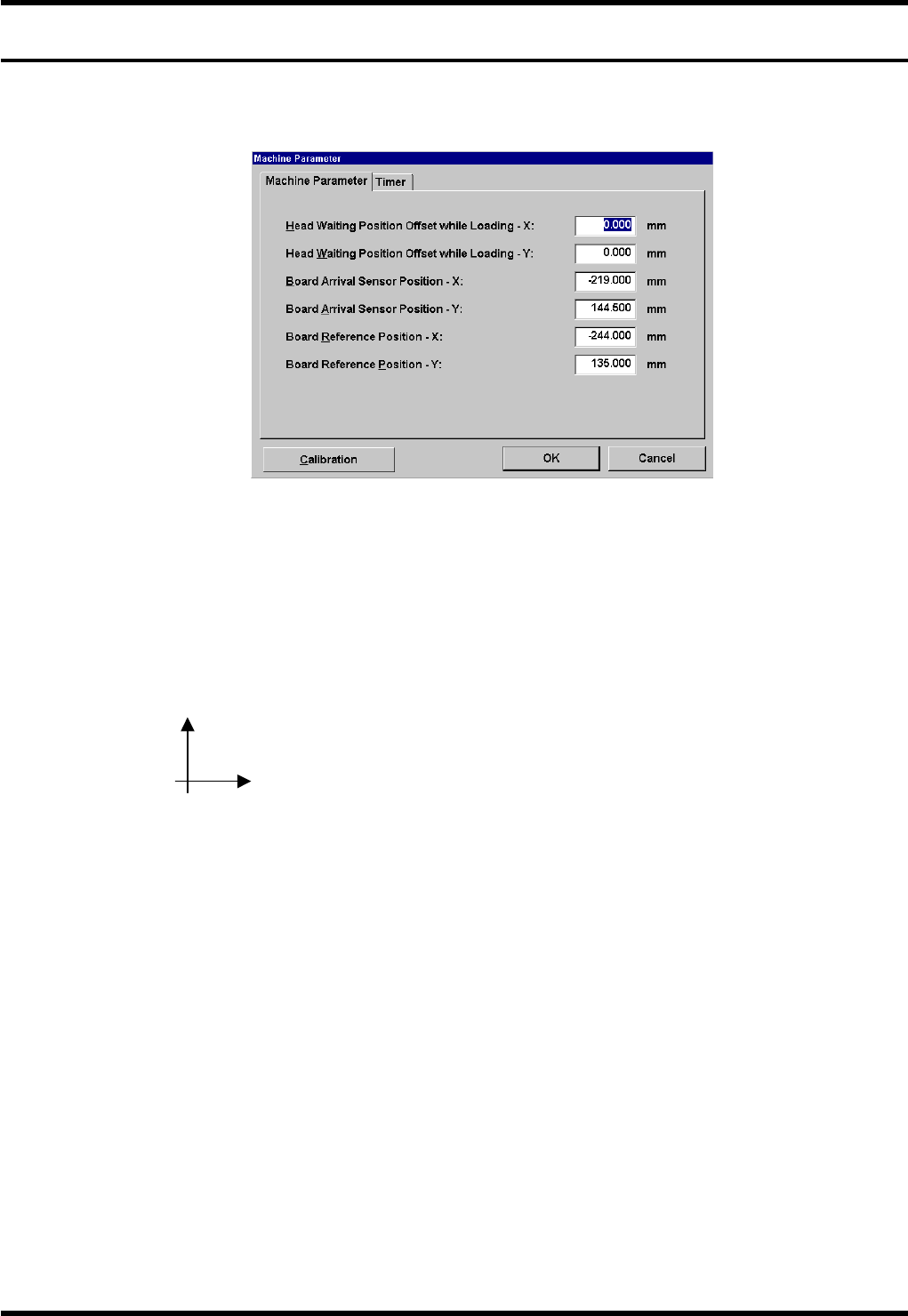

5.2.1 [Machine Parameter] (机器参数)
基板搬送时贴装头待机位置偏移 X,Y
当到达传感器的位置和第 1 点的基板标记之间的距离在设定值以内时，在所输入的偏移值的位置上
将贴装头置于待机状态。
如果对基板的贴装作业结束，贴装头虽然会移动到下一个基板的第 1 个标记位置，但由于贴装头此时离基
板到达检测传感器较近，传感器会将贴装头误认为是基板，从而有可能导致误动作。
为防止出现此问题，应使贴装头退避。
输入范围：-999.999 ~ +999.999 mm
方向：从机器正面看
基板到达传感器位置 X,Y
这是机器原点 (H1 基准位置) 与基板到达传感器位置之间的距离。
输入范围：-999.999 ~ +999.999 mm
基板基准位置 X,Y
这是机器原点 (H1 基准位置) 与基板原点之间的距离。
输入范围：-999.999 ~ +999.999 mm
=提示= 坐标的判断
基板止动器及固定导轨侧的基板端面成为基板基准位置。
此位置成为上述基板基准位置 (X,Y)。
通过使用主基板 (选购件) 的 < Calibration > (校准) 进行计测。
根据止动器位置而定出以下位置。
+Y：内
+X：右
BM123
参考手册
5.2 机器参数的设定
E36RCC-60-020-A0
5.2-2

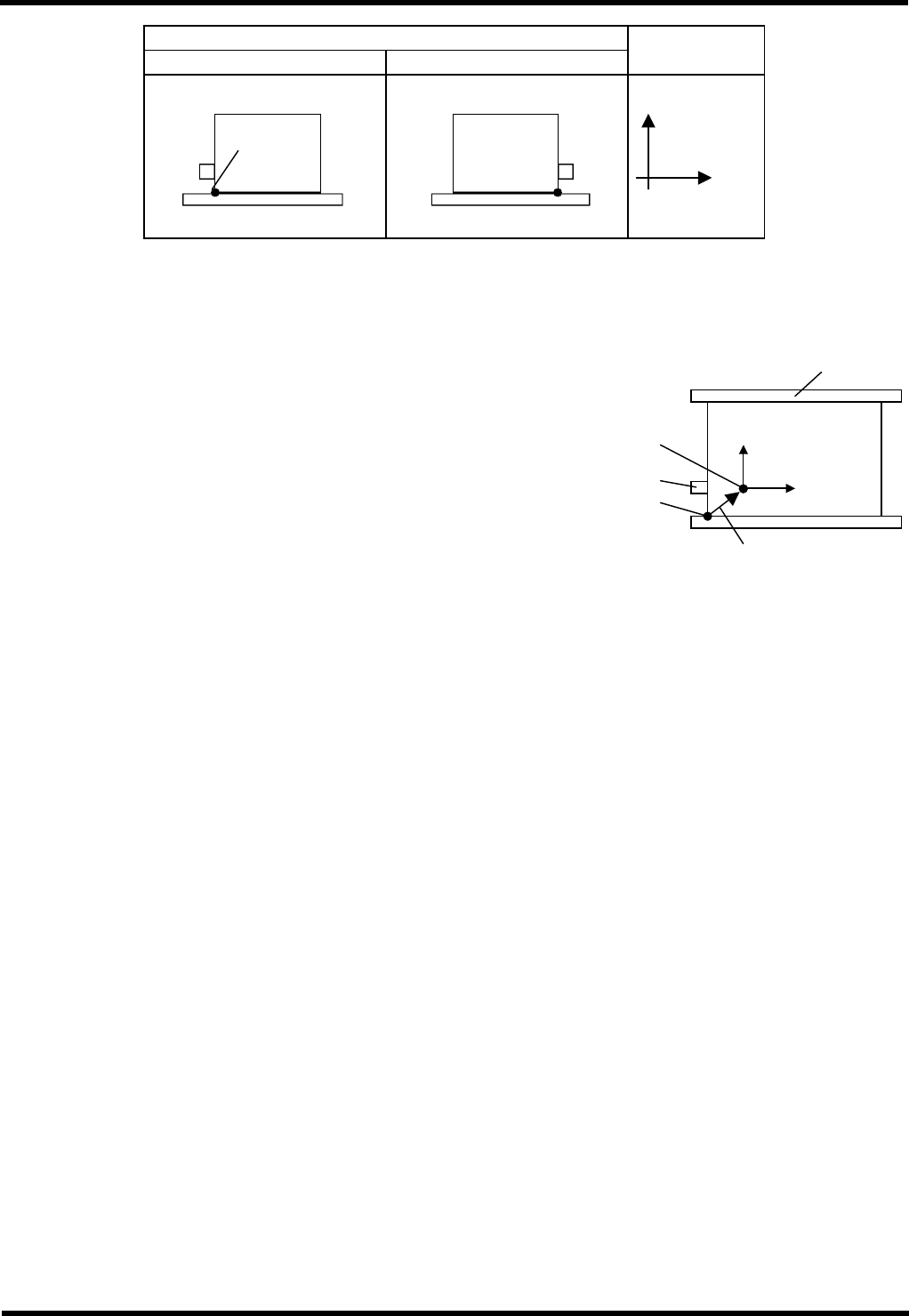

基板止动器位置
左侧 右側
方向
根据 CAD 数据等编制的品种程序的 NC 数据原点 (基板原点) 与基板基准位置不一致时，其差距部分作
为程序偏移加以补正。
=提示=
现有机种的程序偏移一直以来都是用于基板原点和设备
坐标原点间偏差的修正。
因本机对偏移的定义与其它机种不同，所以使用本机以
外机种的程序时，需对偏移进行调整。
== 关于偏移的详细，请参照 ‘Prg. / 品种程序的编制 / NC 数据部的设定项目’。
== 关于偏移示教，请参照 ‘Prg. / 数据调整 / 程序偏移’。
+Y：内
+X：右
止动器
固定导轨
基板基准位置
X
Y
止动器
导轨
基板基准位置
基板
基板原点
程序偏移
BM123
参考手册
5.2 机器参数的设定
E36RCC-60-020-A0
5.2-3
5.2.2 [Timer] (定时器)
上载导轨定时器
设定从工作台搬出基板时所需的最小时间间隔。
在此时间内，即使在基板上进行的元件贴装完成，本机也不会搬出下一枚基板。
要与其它的机器同步时，请根据实际需要进行设定。
输入范围：0 ~ 99.9 秒
基板到达等待 上载导轨
这是在可生产的状态下等待来自上游的基板时，到达设为基板等待错误为止所需的时间。
若超过了此设定时间，则作为基板等待错误加以显示并计测时间。
输入范围：0 ~ 99.9 秒
基板搬出等待 下载导轨
这是在等待向下游设备搬出基板时，到达设为基板等待错误为止所需的时间。
若超过了此设定时间，则作为基板等待错误加以显示并计测时间。
输入范围：0 ~ 99.9 秒
基板搬入按压
这是基板检测传感器置于 ON 后，直到传送带停止为止所需的时间。
基板在止动器前面停止时，请将数值增大。
基板因接触到止动器而导致反弹时，请将数值缩小。
有时会因基板尺寸或重量等的影响而导致最合适的数值发生改变，届时请根据所使用基板的情况进行调
整。
输入范围：0 ~ 99.9 秒
=提示=
因基板偏移而导致容易发生标记识别错误时，请与运转选项的标记螺旋状搜索一并使用。 (== ‘Ope. /
各种功能 / 运转选择’)
