BM123 参考手册 2.10 供 料器规格 E36RCC-12- 140-A0 2.10-2 2.10.2 供料器的搭载个 数 供给部的构成 供料器供给部由 ZA, ZB, Z C, ZD 4 个 区块构成。 Z 编号 在供料器的搭载位置上 附加有被称为 Z 编号的编号。 供给位置用 Z 编号进行指 定。 ZA ： Z1 ~Z40 ZB ： Z41 ~ Z80 ZC ： Z81 ~ Z1 20 ZD ： Z12…
BM123
参考手册
2.10 供料器规格
E36RCC-12-140-A0
2.10-1
2.10. 供料器规格
E36RCC-12-140-A0

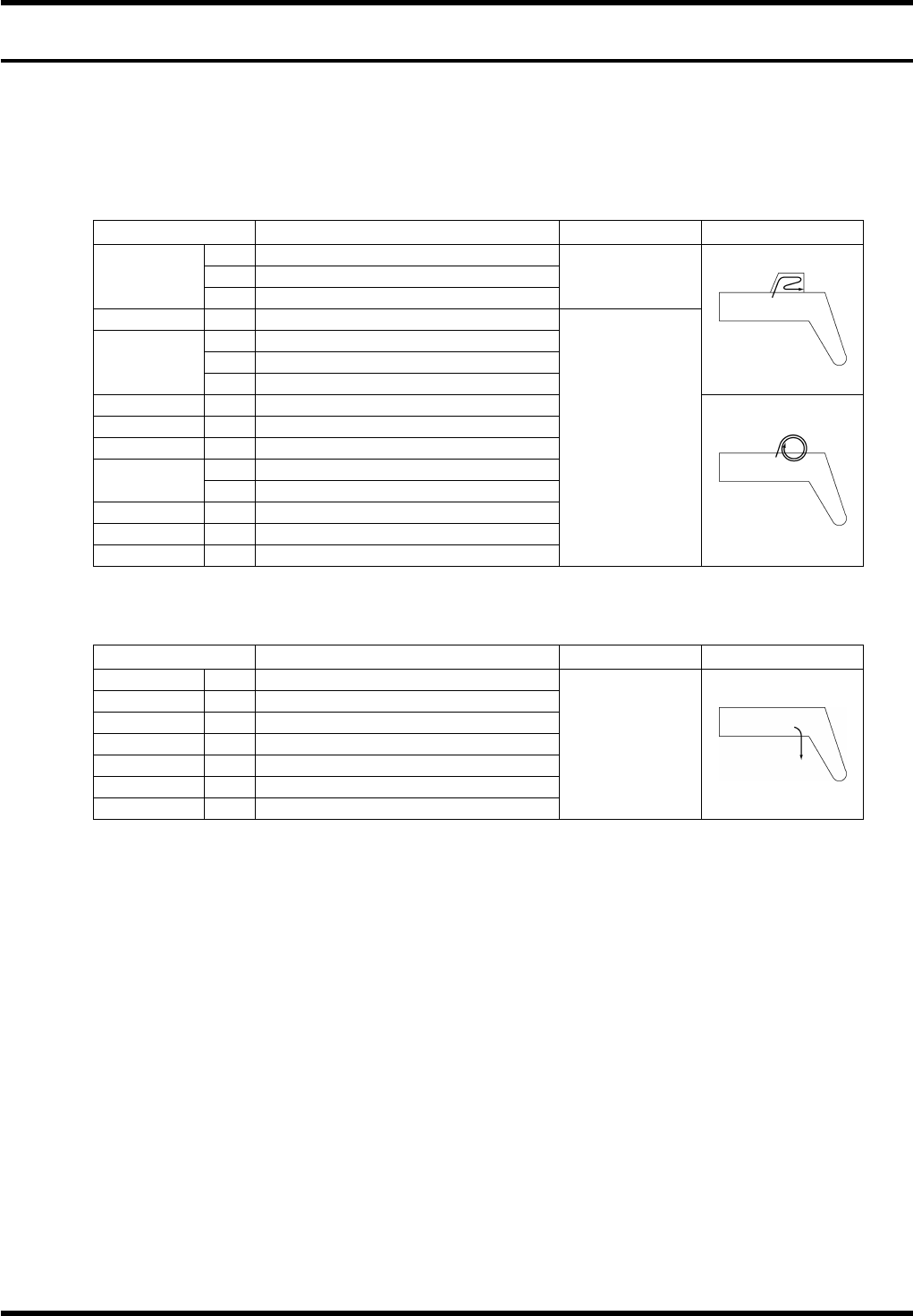

2.10.1 供料器的种类
气缸驱动方式
编带深度为 Max. 11.5 mm (编带宽度为 12 mm 以上时)
编带宽度栏的记号 = ( W：双供料器 / E：塑编带 / P：纸)
编带宽度 进给间距 最大卷盘直径 压紧胶带
P 2
E 2
8W
P/E 4
178
8 (0603) P 2
P 2
E 2
8
P/E 4
12 E 4,8,12
16 E 4,8,12,16
24 E 4,8,12,16,20,24
E 8,12,16,20,24,28,32
32
P 12,16
44 E 8,12,16,20,24,28,32,36,40
56 E 8,12,16,20,24,28,32,36,40,48,56
72 E 12,16,24
381
电机驱动方式
编带宽度 进给间距 最大卷盘直径 压紧胶带
12 E 4 ~ 12
16 E 4 ~ 16
24 E 4 ~ 24
32 E 8 ~ 32
44 E 8 ~ 44
56 E 8 ~ 56
72 E 8 ~ 56
381
进给间距可通过开关以每 4 mm 为一单位来进行切换。
编带宽度为 12 ~ 24 mm 时，编带深度为 Max. 16 mm；32 mm 以上时，为 Max. 20 mm
BM123
参考手册
2.10 供料器规格
E36RCC-12-140-A0
2.10-2
2.10.2 供料器的搭载个数
供给部的构成
供料器供给部由 ZA, ZB, ZC, ZD 4 个区块构成。
Z 编号
在供料器的搭载位置上附加有被称为 Z 编号的编号。
供给位置用 Z编号进行指定。
ZA：Z1 ~Z40
ZB：Z41 ~ Z80
ZC：Z81 ~ Z120
ZD：Z121 ~ Z160
可搭载供料器的位置
偶数编号仅供双供料器使用。
双供料器以外的搭载位置全部均为奇数编号。
供料器搭载位置受以下因素限制。
最外端的搭载位置
根据供料器宽度而定的邻接间距
斜滑棒供料器 / 杆状供料器仅能搭载在 ZA, ZB 上。
在整个设备上仅能使用 1 条回收传送带。
最外端搭载位置
各供料器的最外端搭载位置仅限在供给区块的两个端面上。
使用固定进给部时的位置和使用整体交换台车 (选购件) 时不同。
使用固定供给部时根据区块的不同而不同。
Z1 Z40 Z41 Z80
ZA ZB
ZD ZC
Z160 Z121 Z120 Z81
BM123
参考手册
2.10 供料器规格
E36RCC-12-140-A0
2.10-3
使用固定供给部时：A 区块
左端 右端
Z1 Z3 · · · Z37 Z39
一个区块的最大搭载量
(已设置了相同的供料器时)
8W
· · ·
Z40 40
8
· · ·
20
12
· · ·
20
16
· · ·
10
24
· · ·
10
32
· · ·
10
32P
· · ·
10
44
· · ·
6
56
· · ·
6
气缸驱动方式
编带供料器
72
×
· · ·
6
12
· · ·
20
16
· · ·
10
24
· · ·
10
32
· · ·
10
44
· · ·
6
56
· · ·
6
电机驱动方式
编带供料器
72
×
· · ·
6
小
· · ·
20
斜滑棒供料器
供料器
大
· · ·
6
小
· · ·
6
杆状供料器
供料器
大
· · ·
5
SS
· · ·
20
S
· · ·
10
M
· · ·
10
振动供料器
L
· · ·
10
12 mm
· · ·
20
模拟供料器
55 mm
· · ·
3
小
回收传送带
大
Z13 ~ Z37 设备整体 1
ZA
ZB
ZD ZC
