BM123
参考手册
2.10 供料器规格
E36RCC-12-140-A0
2.10-2
2.10.2 供料器的搭载个数
供给部的构成

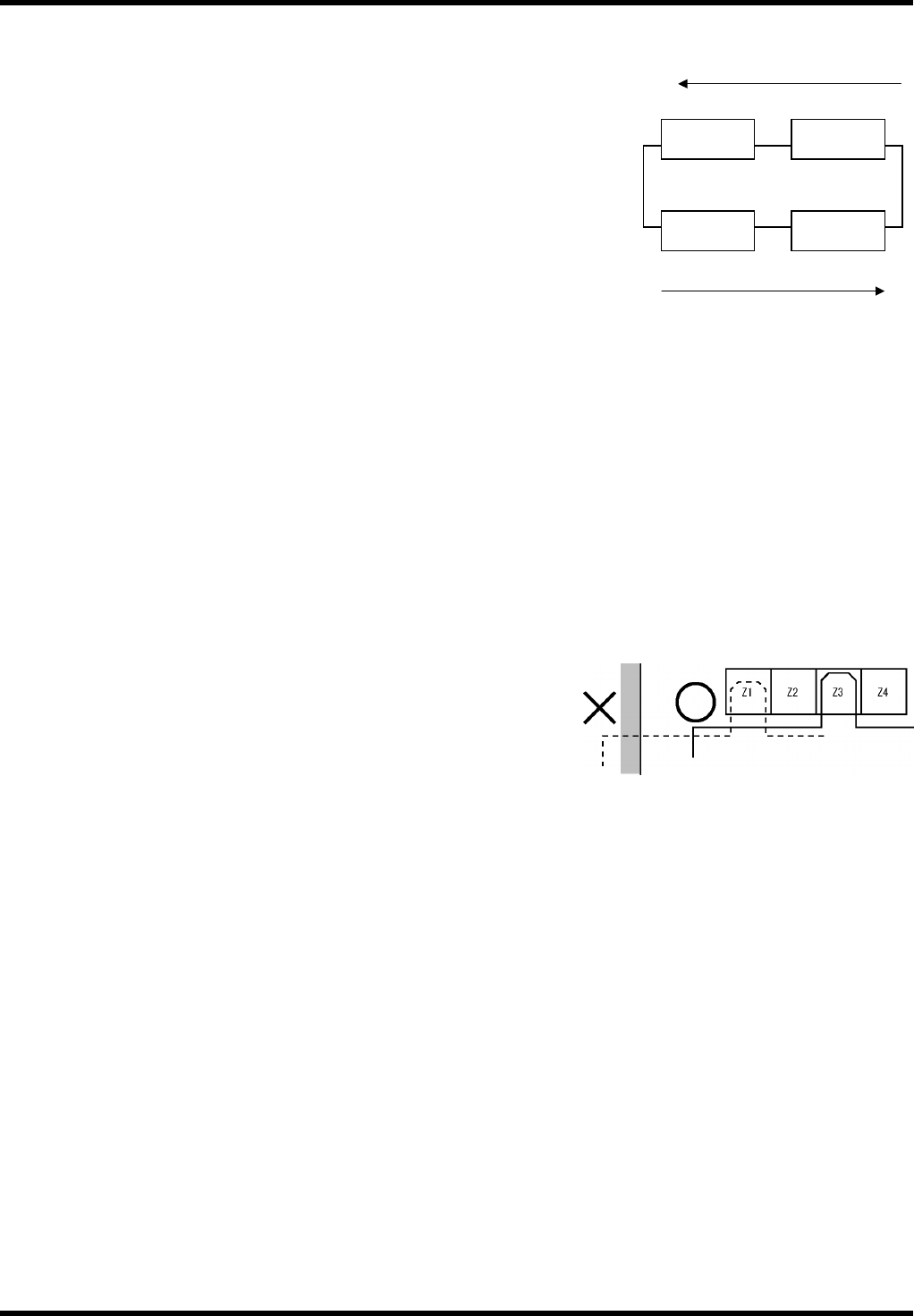

供料器供给部由 ZA, ZB, ZC, ZD 4 个区块构成。
Z 编号
在供料器的搭载位置上附加有被称为 Z 编号的编号。
供给位置用 Z编号进行指定。
ZA：Z1 ~Z40
ZB：Z41 ~ Z80
ZC：Z81 ~ Z120
ZD：Z121 ~ Z160
可搭载供料器的位置
偶数编号仅供双供料器使用。
双供料器以外的搭载位置全部均为奇数编号。
供料器搭载位置受以下因素限制。
最外端的搭载位置
根据供料器宽度而定的邻接间距
斜滑棒供料器 / 杆状供料器仅能搭载在 ZA, ZB 上。
在整个设备上仅能使用 1 条回收传送带。
最外端搭载位置
各供料器的最外端搭载位置仅限在供给区块的两个端面上。
使用固定进给部时的位置和使用整体交换台车 (选购件) 时不同。
使用固定供给部时根据区块的不同而不同。
Z1 Z40 Z41 Z80
ZA ZB
ZD ZC
Z160 Z121 Z120 Z81
BM123
参考手册
2.10 供料器规格
E36RCC-12-140-A0
2.10-3
使用固定供给部时：A 区块
左端 右端
Z1 Z3 · · · Z37 Z39
一个区块的最大搭载量
(已设置了相同的供料器时)
8W
· · ·
Z40 40
8
· · ·
20
12
· · ·
20
16
· · ·
10
24
· · ·
10
32
· · ·
10
32P
· · ·
10
44
· · ·
6
56
· · ·
6
气缸驱动方式
编带供料器
72
×
· · ·
6
12
· · ·
20
16
· · ·
10
24
· · ·
10
32
· · ·
10
44
· · ·
6
56
· · ·
6
电机驱动方式
编带供料器
72
×
· · ·
6
小
· · ·
20
斜滑棒供料器
供料器
大
· · ·
6
小
· · ·
6
杆状供料器
供料器
大
· · ·
5
SS
· · ·
20
S
· · ·
10
M
· · ·
10
振动供料器
L
· · ·
10
12 mm
· · ·
20
模拟供料器
55 mm
· · ·
3
小
回收传送带
大
Z13 ~ Z37 设备整体 1
ZA
ZB
ZD ZC
BM123
参考手册
2.10 供料器规格
E36RCC-12-140-A0
2.10-4
ZA
ZB
ZD ZC
使用固定供给部时：B 区块
左端 右端
Z41 Z43 · · · Z77 Z79
一个区块的最大搭载量
(已设置了相同的供料器时)
8W
· · ·
Z80 40
8
· · ·
20
12
· · ·
20
16
· · ·
10
24
· · ·
10
32
· · ·
10
32P
· · ·
10
44
· · ·
6
56
· · ·
6
气缸驱动方式
编带供料器
72
· · ·
×
6
12
· · ·
20
16
· · ·
10
24
· · ·
10
32
· · ·
10
44
· · ·
6
56
· · ·
6
电机驱动方式
编带供料器
72
· · ·
×
6
小
· · ·
20
斜滑棒供料器
供料器
大
· · ·
6
小
· · ·
6
杆状供料器
供料器
大
· · ·
×
5
SS
· · ·
20
S
· · ·
10
M
· · ·
10
振动供料器
L
· · ·
10
12 mm
· · ·
20
模拟供料器
55 mm
· · ·
3
小
回收传送带
大
Z43 ~ Z65 设备整体 1
