BM123
参考手册
3.3 实装信息、吸嘴信息、元件信息
E36RCC-24-030-A0
3.3-1
3.3. 实装信息、吸嘴信息、元件信息
E36RCC-24-030-A0
与设备实装有关信息的集合叫做 ‘Mount Information’ (实装信息)。
实装信息在每一个吸嘴站上显示的叫做 ‘Nozzle Information’ (吸嘴信息)，在每一个供给部的 ZNo.上显示的叫
做 ‘Parts Information’ (元件信息)。
3.3.1 实装信息
1. 次数：
吸附次数
吸附元件的次数
贴装次数
贴装元件的次数。
2. 概率：
吸附率 (%)
(吸附次数 － (吸附错误次数 + 立式吸附错误次数) × 100 / 吸附次数
贴装率 (%)
(吸附次数 － (吸附错误次数 + 立式吸附错误次数 + 元件识别错误次数 + 元件识别形状错误次数) ) ×
100 / 吸附次数
3. 错误次数：
吸附错误次数
吸附元件时所发生的错误次数 (立式吸附错误除外)
立式吸附错误次数
吸附元件时所发生的立式吸附错误次数
元件识别错误次数
形状错误以外的识别错误 (粗识别的错误、前作业错误等) 发生的次数
元件识别形状错误的次数
发生元件识别形状错误的次数
用临界值判定元件形状为 NG 的错误 (管脚弯曲、管脚间距等)。
芯片元件的狭邻接错误也计算在内。
元件用完的次数
发生元件用完的次数
引线浮起错误的次数
发生引线浮起错误的次数
在本机中因不检测引线浮起，所以不进行统计。
其它错误的次数
吸附次数 - (贴装次数 + 吸附错误次数 + 立式吸附错误次数
+ 元件识别错误次数 + 元件识别形状错
误的次数 + 引线浮起错误次数)
1.
2.
3.
BM123
参考手册
3.3 实装信息、吸嘴信息、元件信息
E36RCC-24-030-A0
3.3-2
3.3.2 吸嘴信息
1. <Pick Up Count> (使用次数)
以 ‘STNo.’ (站 No.) 为单位显示下列数据。
吸嘴 (吸嘴名称)
吸附次数
贴装次数
吸附率
贴装率
2. <Errors> (错误次数)
以 ‘ST№’ (站№) 为单位显示下列数据。
吸嘴 (吸嘴名称)
吸附：吸附错误次数
立式吸附：立式吸附的错误次数
识别：元件识别错误次数
形状：元件识别形状的错误次数
引线浮起：引线浮起的错误次数
在本机中因不检测引线浮起，所以不进行统计。
其他：其它错误次数
2.
1.
BM123
参考手册
3.3 实装信息、吸嘴信息、元件信息
E36RCC-24-030-A0
3.3-3

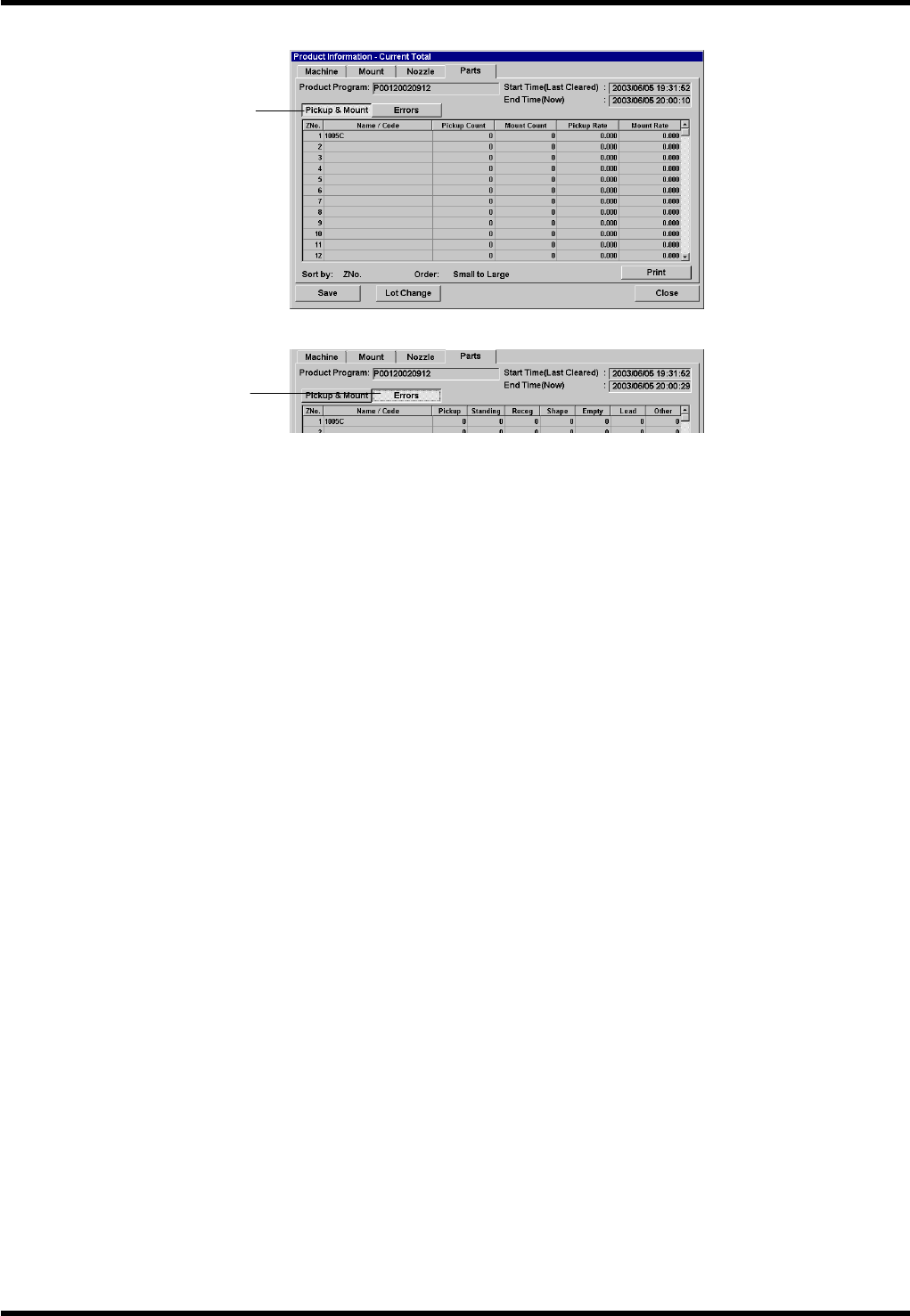

3.3.3 元件信息
1. <Pick Up Count> (使用次数)
以 ‘ZNo.’ (元件供给部号码) 为单位显示下列数据。
元件名称 / 代码
吸附次数
贴装次数
吸附率
贴装率
2. <Errors> (错误次数)
以 “ZNo.” (元件供给部号码) 为单位显示下列数据。
元件名称 / 代码
吸附：吸附错误次数
立式吸附：立式吸附错误次数
识别：元件识别错误次数
形状：元件识形状错误次数
元件用完：元件用完的次数
引线浮起：引线浮起的错误次数
在本机上因不检测引线浮起，所以不进行统计。
其它：其它错误次数
1.
2.
