IPC-002c-b-4-cn 图B-4 5 % 可 允许 针孔⾯积的评估辅助图 IPC/ECA J-STD-002C 附修订本 1 2008 年 11 月 40
IPC-002c-b-3-cn
图B-3 5%可允许针孔⾯积的评估辅助图
.020
直径
X 1.00
.032
直径
X 1.00
.040
直径
X 1.00
REF: EIA 10X
标识符
:
可见
圆形引线端子
倍数：10倍
5%的关键区域有缺陷
采用MIL.STD.202中的方式评估后
方法208 图208-7
400个单位中的20个随机分布
不可见至
25mm引线长度的关键区域： 从至元器件本体1.3mm处开始的表面。
2008年11月 IPC/ECA J-STD-002C附修订本1
39
IPC-002c-b-4-cn
图B-4 5%可允许针孔⾯积的评估辅助图
IPC/ECA J-STD-002C附修订本1 2008年11月
40
IPC-002c-b-5-cn

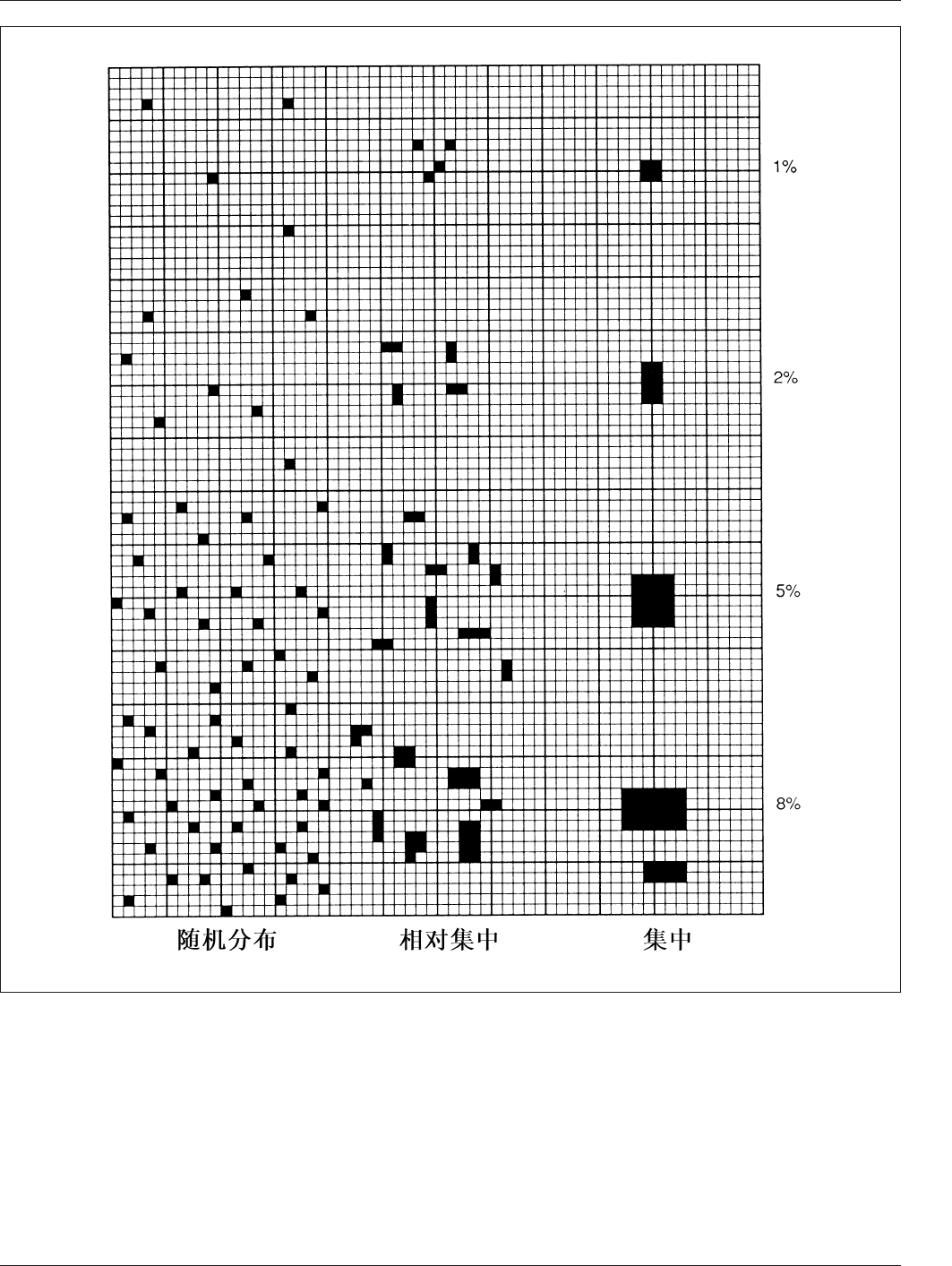

图B-5 可焊性覆盖率指南
3%缺陷
5%缺陷
8%缺陷
2008年11月 IPC/ECA J-STD-002C附修订本1
41
