2008年11月 IPC/ECA J-STD-002C附修订本1

附录C

最⼤理论润湿⼒的计算

用Klein Wassin公式计算最大理论润湿力。

力（最大理论值）= (γ) (P) (cosine β) - (d)(g)(V) =

[0.4P - 0.08V] mN

其中：

P=在最大浸入深度下，被测试样的周长，即焊

料/印制板或试样上的焊盘(或孔)/空气的界面的

长度，以毫米为单位。

V=在最大浸入深度下，被测试样位于焊料/印

制板的空气界面以下的体积，以立方毫米为单

位。

γ=锡铅焊料的表面张力，为0.4mN/mm

γ=无铅焊料的表面张力，为0.5mN/mm

α=印制板

与水平面的浸入角度，例如：α = 45°

β=在最佳条件下，焊料和板之间的润湿角度，

例如：β=0，则cosineβ=1

d=对于锡60/铅40合金，焊料在235 ºC下的密度,

等于8120kg/m

d=对于SAC305合金，焊料在255 ºC下的密度，

等于7410kg/m

g=重力常数 = 9.8×10

mm/s

根据器件供应商提供的标称值和以上规范中描

述的封装图和规定的浸入角度和浸入深度计算

周长和体积。在计算当中会用到总周长（以毫

米为单位）和体积，例如：被浸入焊料中的所

有引线的总和。

图C-1图示了如何计算132个I/O的QFP试样的周

长和体积。

其中：

w=引线宽度（标称）= 0.254mm

t=引线高度（标称）= 0.1524mm

d= 浸入深度 =0.3mm

l=底

部以20º角度，0.3mm深度浸入后的引线长

度 = 0.877mm

m=顶部以20º角度，0.3mm深度浸入后的引线长

度 = 0.458mm

k=沿引线侧面的焊料/引线/空气界面的长度 =

0.446mm

2k+2w=每个引线与焊料界面周长的总长度 =

0.892 + 0.508 = 1.4mm

P=（33个引线）每侧周长的总长度 = 46.2 mm

因此：

每个引线浸入的总体积 = 0.254x0.1524x0.458+ 0.5

（0.1524x0.254x0.419）= 0.0177+ 0.0081 = 0.0258

因此，对于132I/O的QFP，其最大理论润湿力

为：

对于33根引线（132I/O的QFP的一侧）= 33x0.0258

最大力 =（0.4×46.2）-（0.08×0.85）= 18.41mN

对于46.2 mm总周长的元器件：

每个界面长度的最大力 = 399μN/mm

因此，在A组标准中测量的一个元器件的力必须

大于9.2mN或在F2时大于200μN/mm。

注：除了附录D的计算外（参数AA），所有的力

都是参照校正后的零轴，而不是零力线。

1. R.J. Klein Wassink, “Soldering in Electronics,”

Edition, Electrochemical Publication, Ayr, Scot-

land, 1989, pp 308-309

IPC/ECA J-STD-002C附修订本1 2008年11月

IPC-002c-c-1-cn

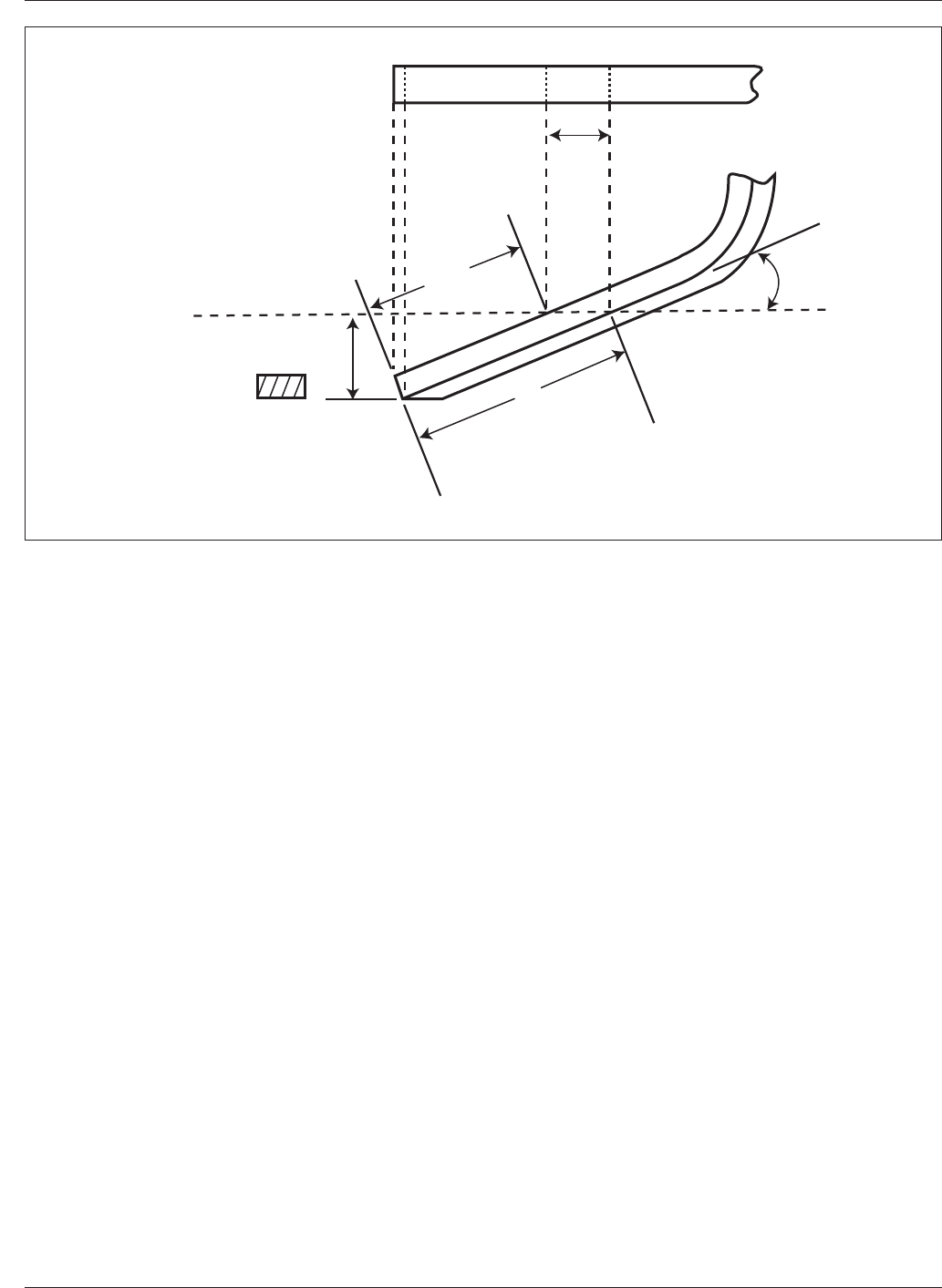

图C-1 132I/O的PQFP引线的周长和体积

t=0.1524

w=0.254

焊料槽表面

2008年11月 IPC/ECA J-STD-002C附修订本1
