XD/XL 系列可编程控制器用户手册【硬件篇】 7.运行、调试、维护
91
7-2．日常维护
1）产品的定期检查
尽管可编程控制器具有一定抗干扰以及较强的稳定性，但也应该养成定期对控制器检查保养的习惯。
检查的项目包括：
PLC 的输入输出端子、电源端子是否松动不牢固；
通讯端口是否完好无损；
电源指示灯、输入输出指示灯是否可以点亮；
扫除 PLC 外部积压的灰尘，避免灰尘、导电尘埃落到 PLC 内部；
尽量使 PLC 的运行和存储环境符合本手册 2-1-1 节中所述的标准。
2）关于电池
可编程控制器内部并无严重缩短其寿命的元器件，可一直使用下去。但如果是带时钟功能的 PLC，
则需定期为其更换电池。
电池的使用寿命一般为 3~5 年。
发现电池电量下降后，请尽早更换电池。
更换电池后的 PLC，请立即上电，否则可能导致电池耗尽。
3）废弃
确定要废弃本产品时，请作为工业废弃物处理。
8.软元件的切换 XD/XL 系列可编程控制器用户手册【硬件篇】
92
8. 软元件的切换
本章将主要介绍 XD/XL 系列 PLC 的特色功能，即实现软元件的切换。由于该功能的加入，使得用
户日常维护 PLC 的工作量大大减少。对于现场维护人员而言，再也不必为端子的损坏而苦恼了。
8. 软元件的切换 ..........................................................................92
8-1．功能概述 ......................................................................... 93
8-2．操作方法 ......................................................................... 93
XD/XL 系列可编程控制器用户手册【硬件篇】 8.软元件的切换
93
8-1．功能概述
对用户而言，在使用 PLC 的过程中经常会遇到这样的苦恼，当内部光耦、继电器或晶体管遭遇损坏
的时候，对应的输入/输出点将无法使用，解决的途径要么是重新修改繁杂的程序，要么是向厂家寻求帮
助，这样不但繁琐，而且周期长，影响了用户正常的作业进度。
由信捷公司自主开发的新型 PLC 可以帮助用户轻松解决这一难题，终端用户只须在操作现场，利用
文本显示器或者触摸屏进行简单修改，PLC 便又可以照常使用了。操作简单快捷而有效。

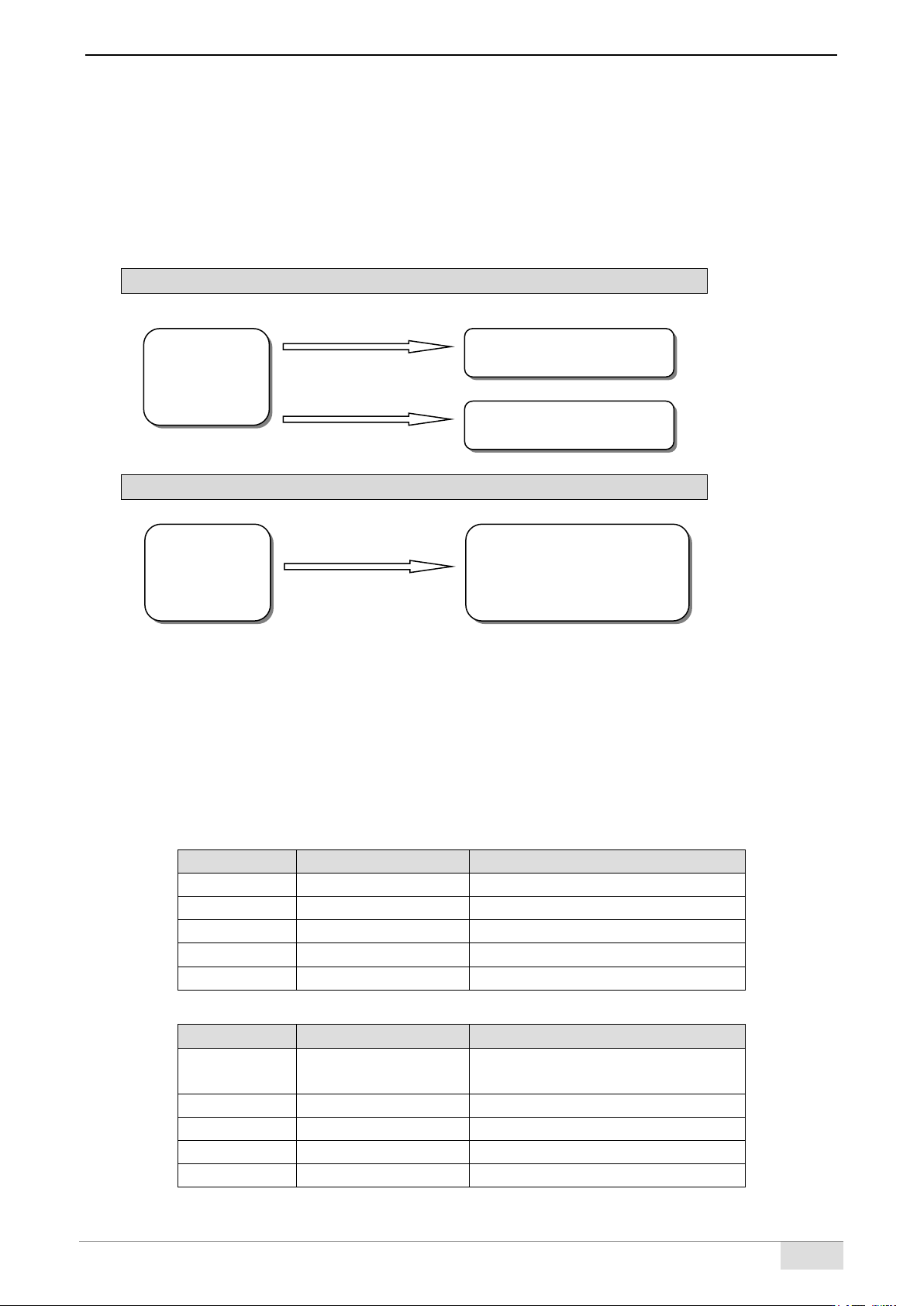

从前（复杂，未必有效）
现在（简单，快捷有效）
8-2．操作方法
对于损坏的输入/输出点，我们通过改变它的映射关系，将损坏的点改由其他点执行，这一实现是不
需要改动用户程序的。在 PLC 的特殊寄存器中，我们分配了一段地址供用户修改这种映射关系。用户只
要找到修改损坏的输入/输出点的映射地址，在该地址中把数值改成替换的输入/输出点的数值即可。
方法一：直接修改 FD 寄存器，下表为修改输入/输出点的映射地址：
表 1 输入点的映射地址
编号
功能
说明
SFD10
I00 对应 X**
输入端子 0 对应输入映像 X**的编号
SFD11
I01 对应 X**
SFD12
I02 对应 X**
……
……
SFD87
I77 对应 X**
默认为 77（八进制）
表 2 输出点的映射地址
编号
功能
说明
SFD110
O00 对应 Y**
输出端子 0 对应输出映像 Y**的编号
默认为 0
SFD111
O01 对应 Y**
SFD112
O02 对应 Y**
……
……
SFD187*
O77 对应 Y**
默认为 77（八进制）
解决办法 2
解决办法
输出点 Y3
损坏了
直接修改一下 Y3 对应的软
元件的映射关系，改由其他
空闲点输出，如 Y4
输出点 Y3
损坏了
解决办法 1
修改复杂的用户程序
更换 PLC
